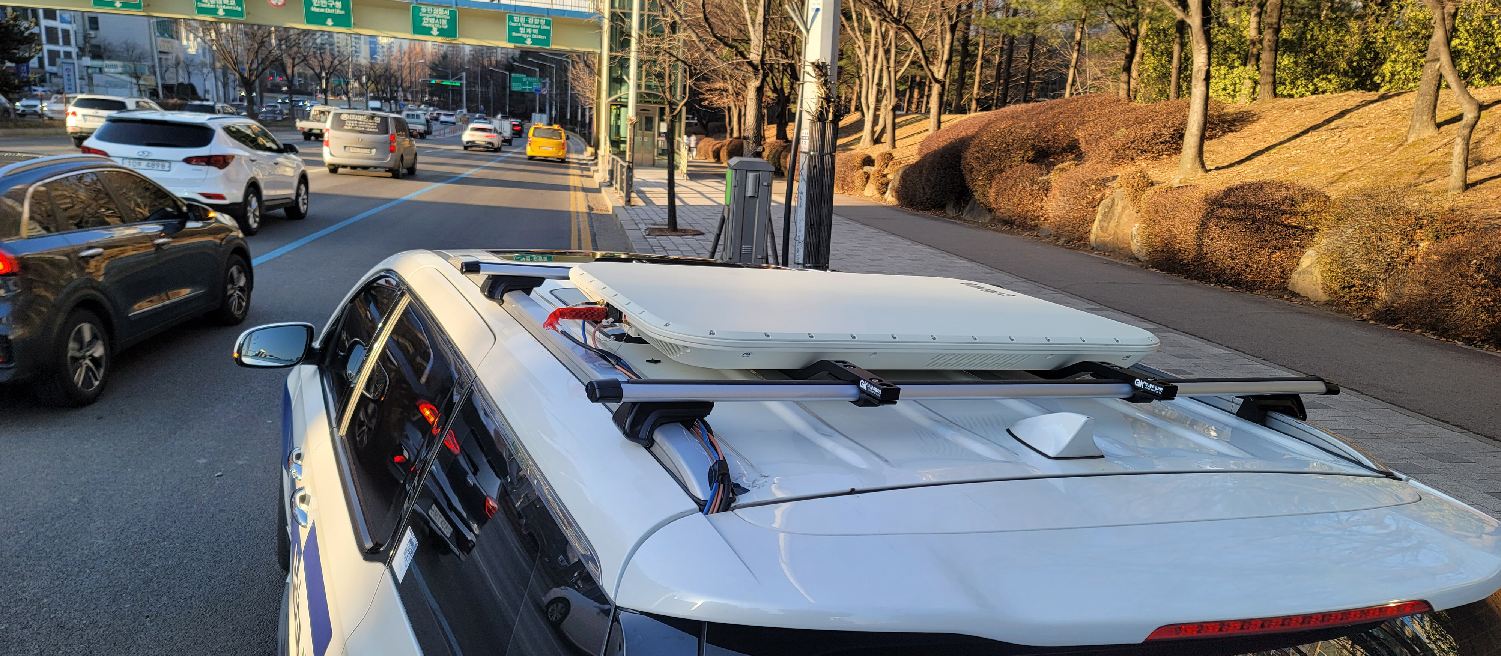

오메가2 ESA 안테나
오메가2 ESA 안테나

오메가2 ESA 안테나

17.5 GHz ~ 31 GHz KA 대역의 오메가2 ESA 안테나는 주파수  파장이 매우 짧습니다. 짧은 파장은 안테나 소자의 설계와 제작에 있어서 높은 정밀도를 요구합니다. 미세한 제작 오류도 성능에 큰 영향을 미칠 수 있습니다. Omega2 안테나는 컴펙트 구조에서 안정적 서비스가 가능한 위상배열 안테나입니다.


[KA 대역 ESA 안테나 개발의 어려운 이유]

  • 주파수가 높을수록 신호 경로 손실이 커집니다.
  • 높은 주파수에서는 전도성과 유전 손실이 낮은 고성능 소재가 필요합니다.
  • Ka 대역 ESA 안테나는 미세한 패턴과 정밀한 조립이 필요합니다.
  • 주파 신호를 처리하면서 발생하는 열을 효과적으로 관리해야 합니다.
  • Ka 대역에서는 신호 처리와 빔포밍 알고리즘이 매우 정교해야 합니다.

전이중(Full-Duplex) ESA Antenna

송신과 수신을 동시에 수행

Omega2 ESA 안테나는 전이중 방식을 사용하여 송신과 수신을 동시에 수행할 수 있어, 데이터 전송률을 최대화합니다. 이를 통해 데이터 전송과 수신 사이의 지연을 없애고, 양방향 통신에서의 대역폭 사용 효율성을 높입니다.

동시 송수신 기능을 통해 더 많은 데이터를 빠르게 처리할 수 있습니다. 이는 특히 고속 인터넷, 실시간 스트리밍, 고해상도 영상 전송 등 대용량 데이터 통신이 필요한 경우에 매우 유리합니다.

전이중 ESA 안테나는 차세대 통신 기술(예: 5G 및 6G)과의 높은 호환성을 가지고 있습니다. 이러한 기술들은 고속 데이터 전송과 낮은 지연을 요구하므로, 전이중 방식은 필수적입니다.

빠른 빔 전환 속도를 제공하는

우수한 Omega2 OTM 안테나 성능

우수한 POL 전환 속도 : < 0.5초

위성 스위칭 타임 : ≤ 0.3초

빠른 빔 전환 속도는 위성이 빠르게 움직이는 저궤도 위성 사용자나 기지국에서 실시간으로 추적하고 안정적으로 통신할 수 있게 합니다. 이는 특히 이동 중인 항공기, 선박, 차량과의 통신에 유리합니다.

위성 통신에서는 신호 간섭이 큰 문제입니다. 빠른 빔 전환 속도를 통해 특정 사용자의 신호를 신속하게 다른 방향으로 전환하여 간섭을 최소화할 수 있습니다. 이를 통해 더 깨끗하고 안정적인 통신 신호를 유지할 수 있습니다.

빠른 빔 전환 속도는 네트워크 자원의 효율적인 할당을 가능하게 합니다. 안테나는 필요에 따라 신속하게 빔을 전환하여 자원을 최적화하고, 네트워크의 전반적인 성능을 향상시킬 수 있습니다.

정지위성에서 사용가능한 KA 대역 위성안테나로 송출 40 Mbps 성능을 제공합니다.

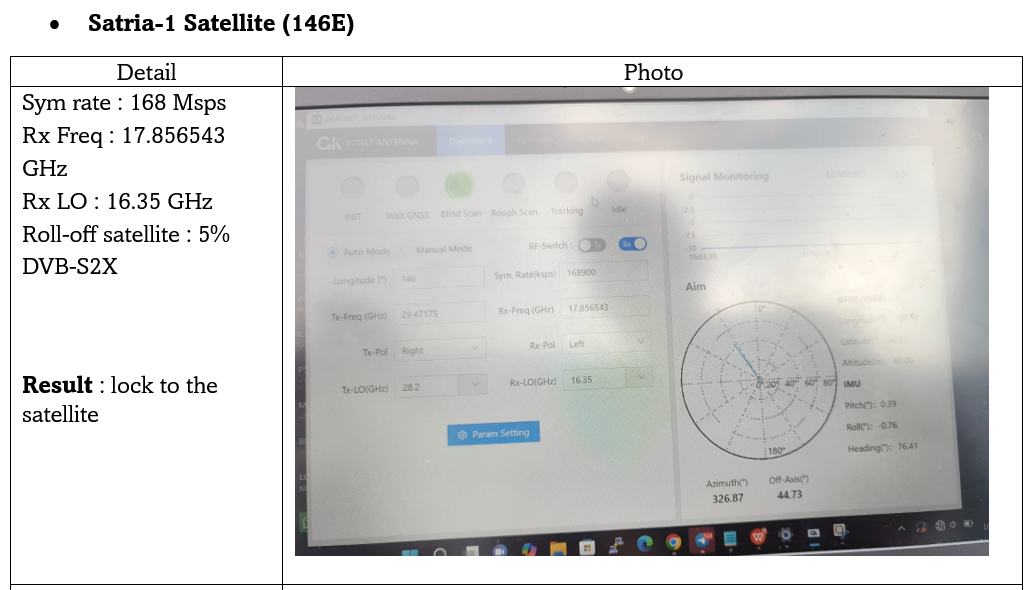

터키와 인도네시아에서 POC 성능을 확인하였으며, 송출 40 Mbps의 높은 성능을 제공하며, 수신 110 MHz의 광대역 수신이 가능한 안테나입니다.

17.5 GHz ~ 31 GHz KA 대역의 Omega2 ESA는 주파수  파장이 매우 짧습니다. 짧은 파장은 안테나 소자의 설계와 제작에 있어서 높은 정밀도를 요구합니다.

미세한 제작 오류도 성능에 큰 영향을 미칠 수 있습니다.

오메가2 ESA 안테나는 컴펙트 구조에서 안정적 서비스가 가능한 위상배열 안테나입니다.

전이중(Full-Duplex) ESA Antenna

송신과 수신을 동시에 수행


Omega2 ESA 안테나는 전이중 방식을 사용하여 송신과 수신을 동시에 수행할 수 있어, 데이터 전송률을 최대화합니다. 이를 통해 데이터 전송과 수신 사이의 지연을 없애고, 양방향 통신에서의 대역폭 사용 효율성을 높입니다.

동시 송수신 기능을 통해 더 많은 데이터를 빠르게 처리할 수 있습니다. 이는 특히 고속 인터넷, 실시간 스트리밍, 고해상도 영상 전송 등 대용량 데이터 통신이 필요한 경우에 매우 유리합니다.

전이중 ESA 안테나는 차세대 통신 기술(예: 5G 및 6G)과의 높은 호환성을 가지고 있습니다. 이러한 기술들은 고속 데이터 전송과 낮은 지연을 요구하므로, 전이중 방식은 필수적입니다.

빠른 빔 전환 속도를 제공하는

우수한 Omega2 OTM 안테나 성능


우수한 POL 전환 속도 : < 0.5 ms

위성 스위칭 타임 : ≤ 0.3 s

빠른 빔 전환 속도는 위성이 빠르게 움직이는 저궤도 위성 사용자나 기지국에서 실시간으로 추적하고 안정적으로 통신할 수 있게 합니다. 이는 특히 이동 중인 항공기, 선박, 차량과의 통신에 유리합니다.

위성 통신에서는 신호 간섭이 큰 문제입니다. 빠른 빔 전환 속도를 통해 특정 사용자의 신호를 신속하게 다른 방향으로 전환하여 간섭을 최소화할 수 있습니다. 이를 통해 더 깨끗하고 안정적인 통신 신호를 유지할 수 있습니다.

빠른 빔 전환 속도는 네트워크 자원의 효율적인 할당을 가능하게 합니다. 안테나는 필요에 따라 신속하게 빔을 전환하여 자원을 최적화하고, 네트워크의 전반적인 성능을 향상시킬 수 있습니다.

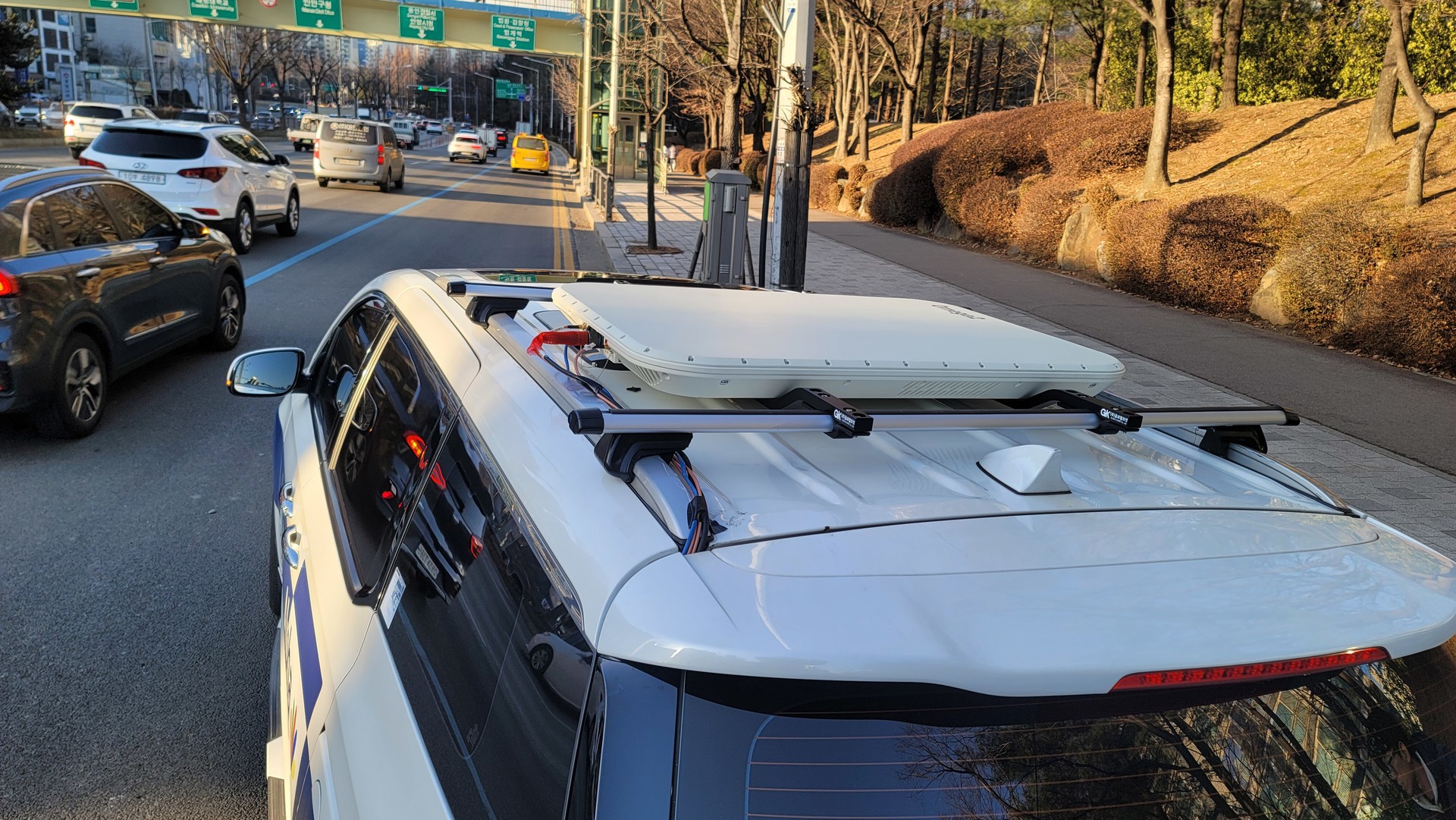

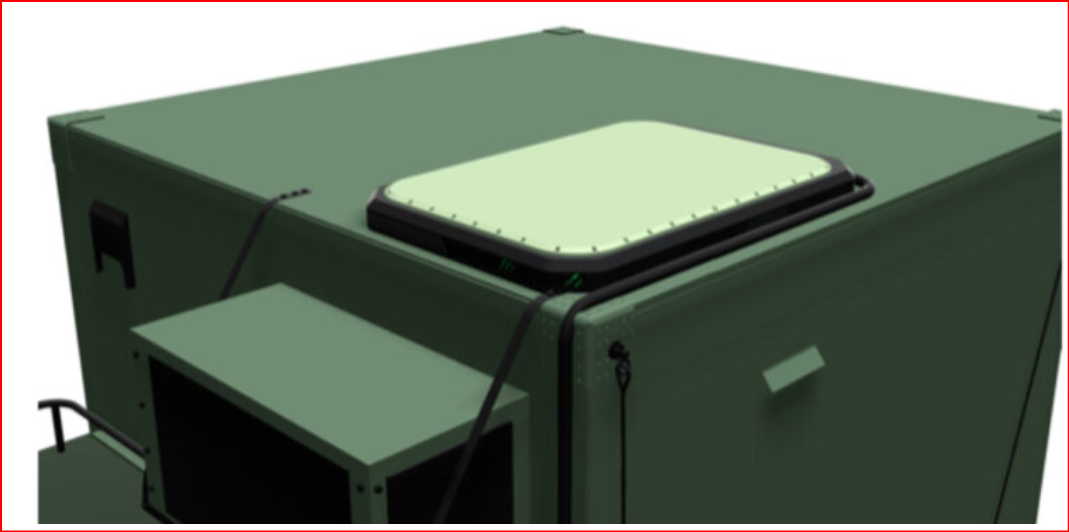

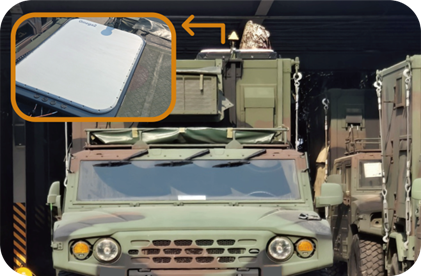

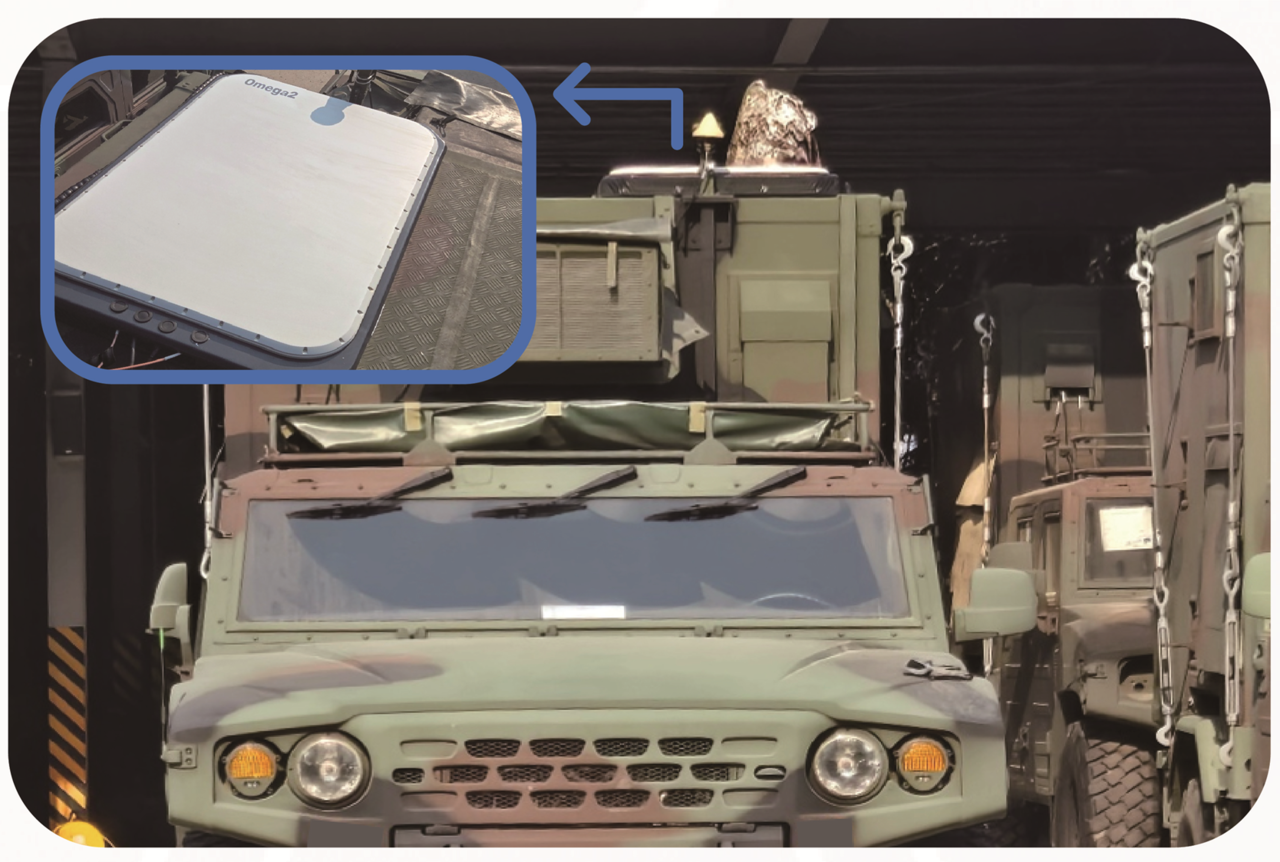

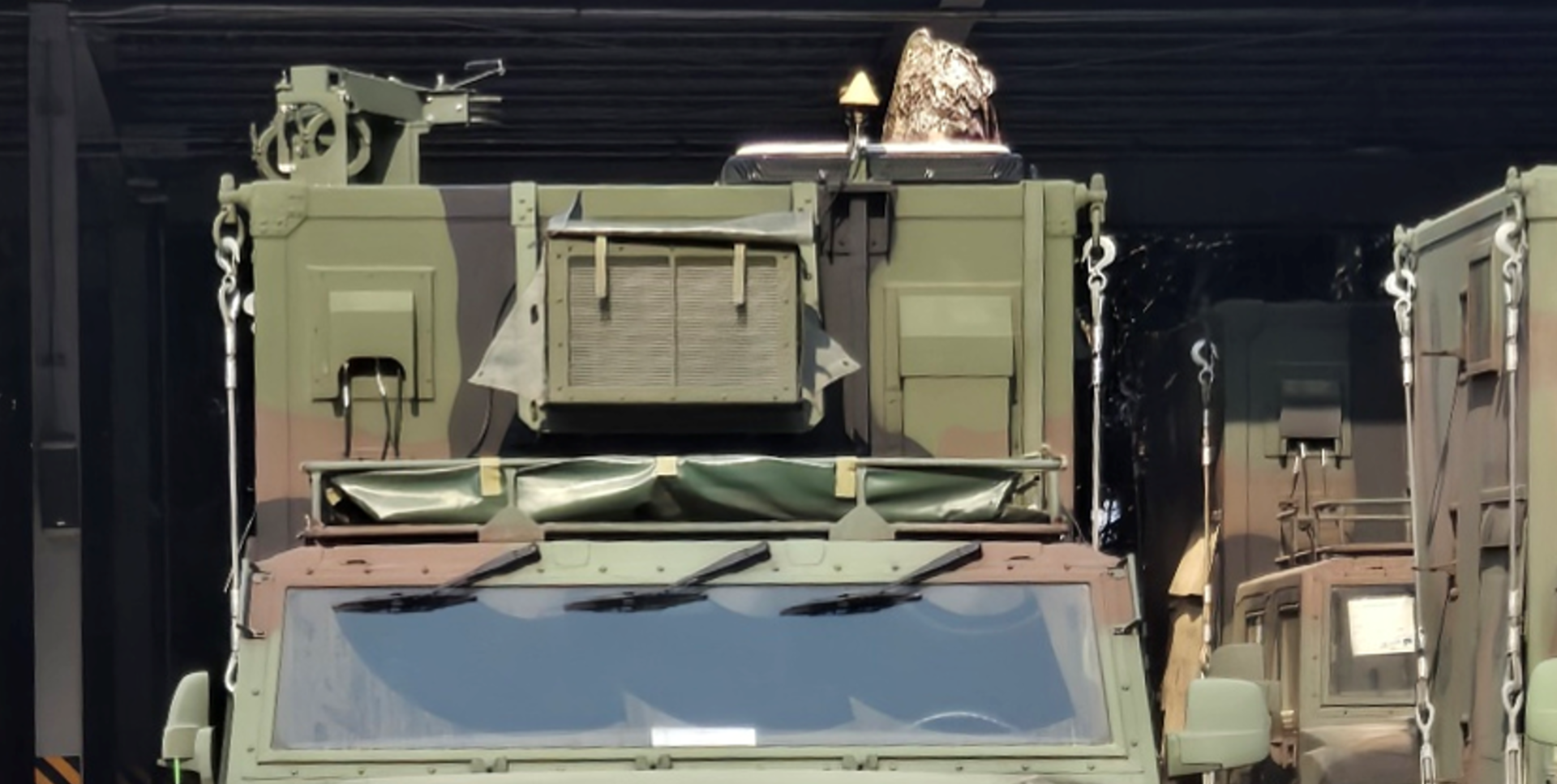

정지위성에서 사용가능한 KA 대역 위성안테나로 군 전술 차량에서 송출 40 Mbps 성능을 제공합니다.


터키와 인도네시아에서 POC 성능을 확인하였으며, 송출 40 Mbps의 높은 성능을 제공하며, 수신 200 Mbps 이상의 광대역 수신이 가능한 안테나입니다.

RELATED RESOURCES

KONET PRODUCTS

VIDEOS

MiNi ESA 안테나 현장 테스트

드론용 ESA 안테나 시뮬레이션 테스트

요트와 차량에 적용된 GK ESA 안테나의 우수한 성능

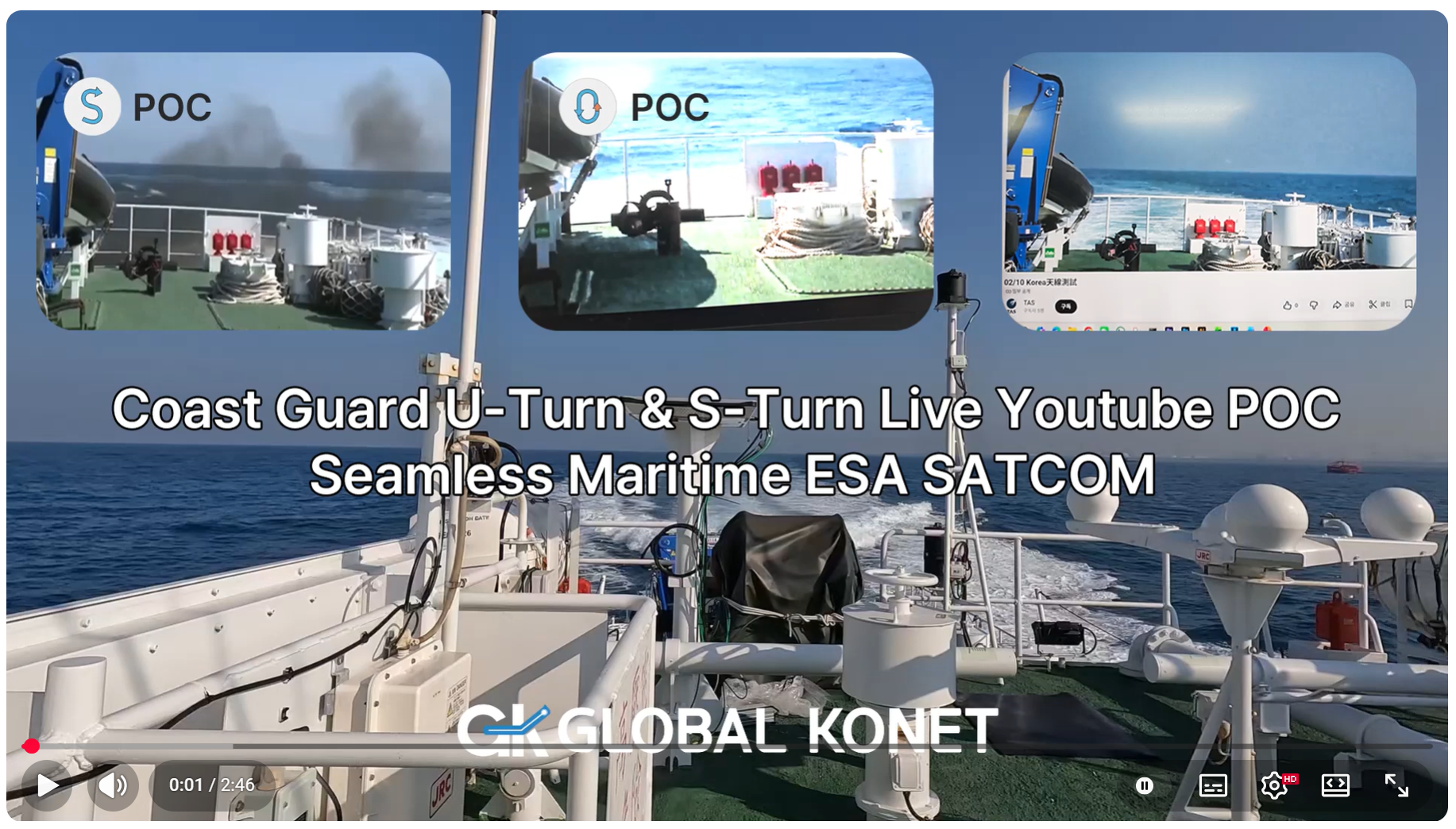

해양경비대 고속 U턴 기동 중 실시간 유튜브 위성 스트리밍 시연 – COTM

해양경찰, 고속 U턴 중 위성 유튜브 생중계 – COTM Alpha2 안테나

안테나 규격 (Antenna Spec)

•  Model Name : Omega2 (GA450)

                             GA450M (Military)

•  Antenna Type : Active Phased Electronically Steered Array Antenna

•  Frequency : TX: 27.5–31 GHz , RX: 17.7–21.2 GHz

•  Scanning Range : Azimuth: 0º–360º

                                    Elevation: 30º–90º

•  Local Oscillator Frequency :

TX: 26.05 / 27.05 / 28.05 / 29.05 GHz

RX: 16.25 / 17.25 / 18.25 / 19.25 GHz

•  10 MHz Reference : TX/RX port requires 10 MHz.

•  Size (W x D x H) : 1000 mm × 700 mm × 75 mm

•  Weight : ≤ 30 kg (66.14 lbs)

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (Typical) : Circular : ≥54.3 dBW @90º @29 GHz

•  G/T (Typical) : ≥ 13dB/K @ 90º @ 19.45 GHz@ 60 K

•  Polarization : Circular LHCP/RHCP
•  First Side Lobe : ≤ -15dB
•  Cross Polarization : ≤ -30dB

•  Satellite Tracking : DVB-S2

                                     DVB-S2X Carrier Detection

•  Tracking Mode : OTM, OpenAMIP Mode, Manual Mode

•  Communication Mode : Full Duplex

•  Modem : Built-in(iDirect, Comtech, Gilat, THISS)

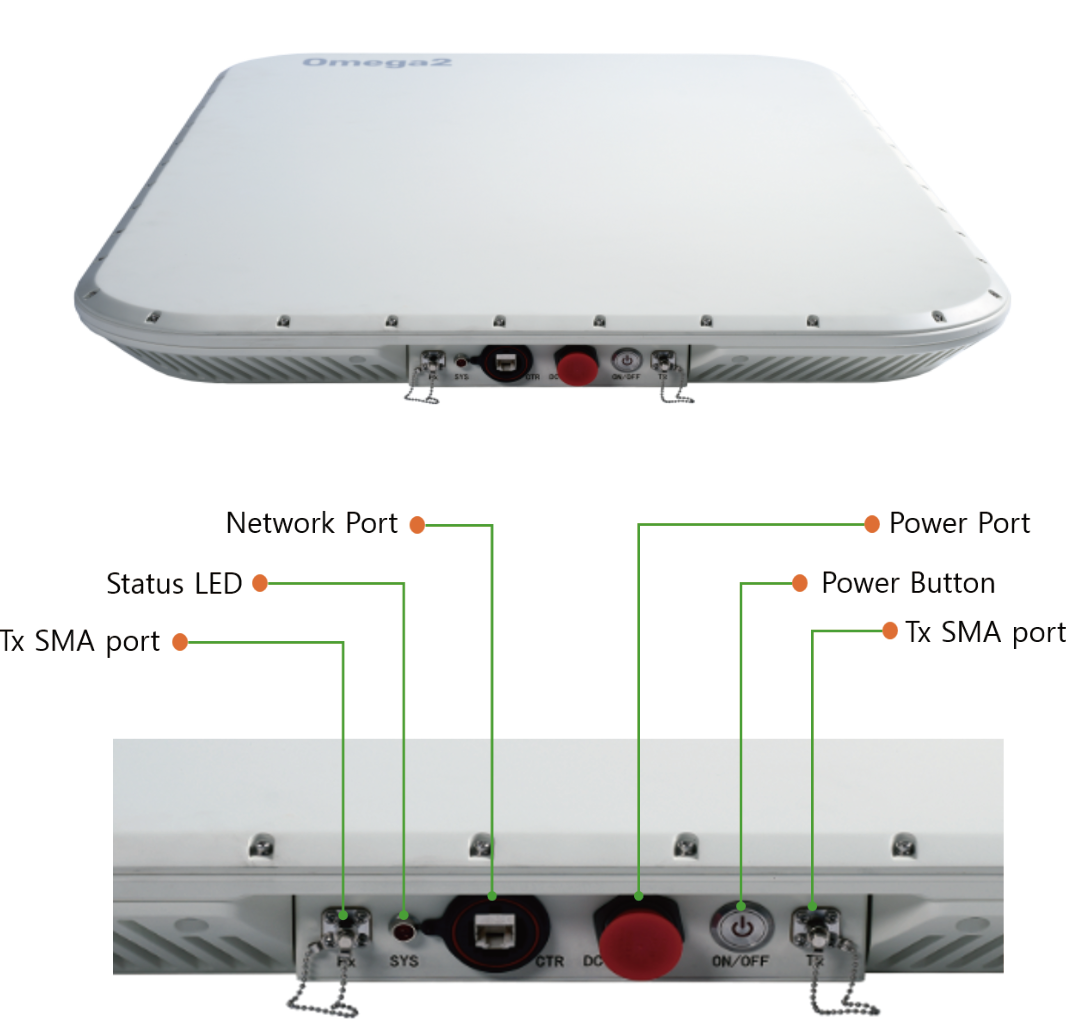

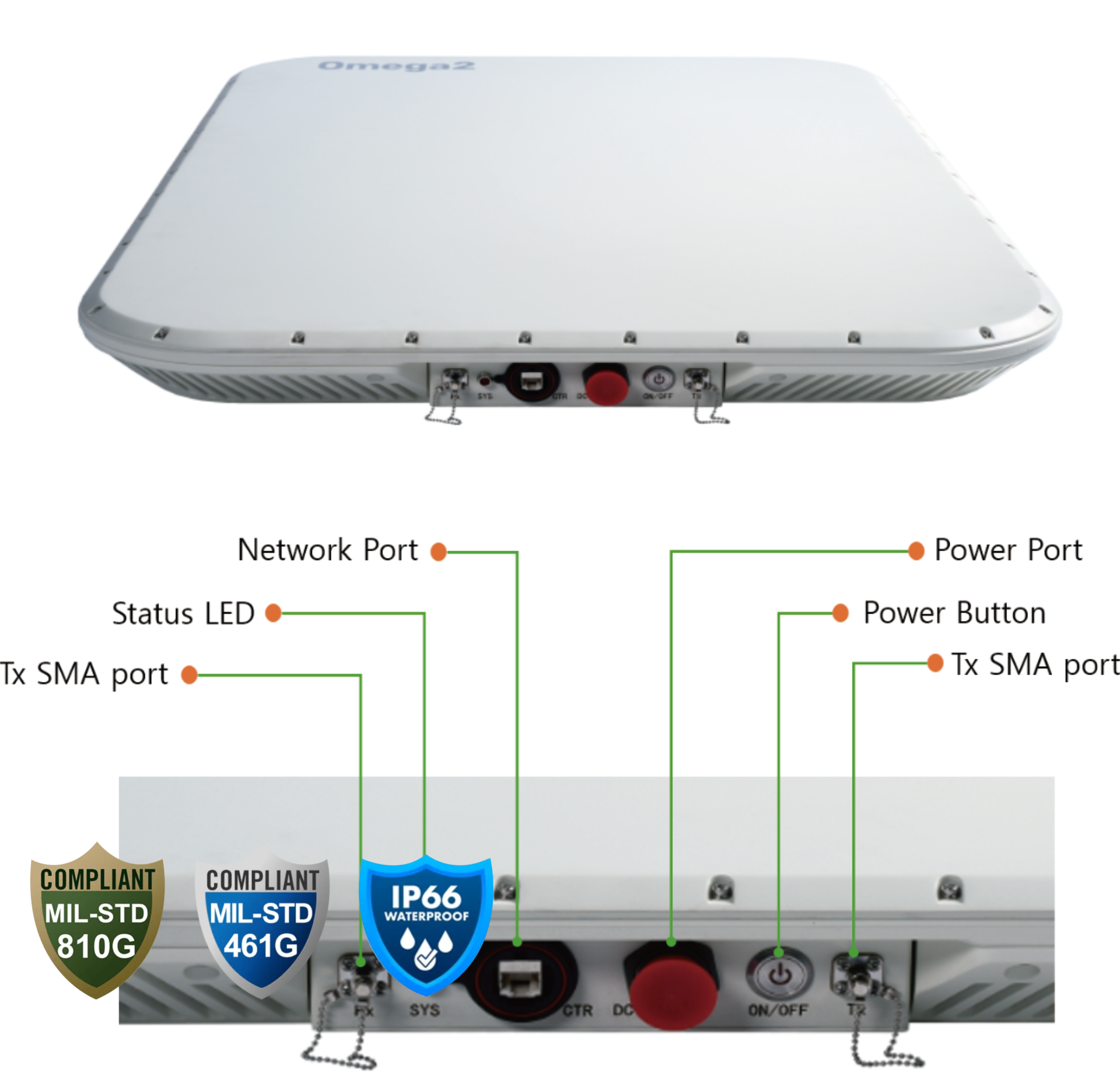

Interface Features

•  Interface Ports : POWER, LAN Port, RF (SMA) port

•  Contol interface : Ethernet RJ45, WiFi (Option)

•  Built-in modem : YES




Power Supply Requirement

•  Rated Voltage : 28 V (19–31 V)

•  Power Consumption : ≤ 650 Watt (Peak)

안테나 환경 성능 (Ant environmental performance)

•  Pol Switching Time : ≤ 0.5ms

•  Beam Switching Time : ≤  0.3 ms

•  Tracking Speed : 110°/sec

•  Tracking Accuracy : 0.2°

•  Operating Temp : -40 ºC – +60 ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G (GA450M)

RELATED RESOURCES

RELATED

PRODUCTS

VIDEO

MiNi ESA 안테나 현장 테스트

드론용 ESA 안테나 시뮬레이션 테스트

iDirect IQ200과 GK ESA 통합 절차

Alpha2 Jumbo ESA, Koreasat 5A로 GEO COTM 안정 시연

해양경찰, 고속 U턴 중 위성 유튜브 생중계 – COTM Alpha2 안테나

관련 솔루션

LEO 안테나

차량 안테나

해양/선박 안테나

비행기 안테나

안테나 규격 (Antenna Spec)

•  Model Name : Omega2 (GA450) / GA450M (Military)

•  Antenna Type : Active Phased Electronically Steered Array Antenna

•  Frequency : TX: 27.5–31 GHz , RX: 17.7–21.2 GHz

•  Scanning Range : Azimuth: 0º–360º Elevation: 30º–90º

•  Local Oscillator Frequency :

TX: 26.05 / 27.05 / 28.05 / 29.05 GHz

RX: 16.25 / 17.25 / 18.25 / 19.25 GHz

•  10 MHz Reference : TX/RX port requires 10 MHz.

•  Size (W x D x H) : 1000 mm × 700 mm × 75 mm

•  Weight : ≤ 30 kg (66.14 lbs)

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (Typical) : Circular : ≥ 54.3 dBW @ 90º @ 29 GHz

•  G/T (Typical) : ≥ 13dB/K @ 90º @ 19.45 GHz@ 60 K

•  Polarization : Circular LHCP/RHCP
•  First Side Lobe :≤ -15dB
•  Cross Polarization : ≤ -30dB

•  Satellite Tracking : DVB-S2/ DVB-S2X Carrier Detection

•  Tracking Mode : OTM, OpenAMIP Mode, Manual Mode

•  Communication Mode : Full Duplex

•  Modem : Built-in(iDirect, Comtech, Gilat, THISS)



Interface Features

•  Interface Ports : POWER, LAN Port, RF (SMA) port

•  Contol interface : Ethernet RJ45, WiFi (Option)

•  Built-in modem : YES


Power Supply Requirement

•  Rated Voltage : 28 V (19–31 V)

•  Power Consumption : ≤ 650 Watt (Peak)

안테나 환경 성능 (Ant environmental performance)

•  Pol Switching Time : ≤ 0.5ms

•  Beam Switching Time : ≤  0.3 ms

•  Tracking Speed : 110°/sec

•  Tracking Accuracy : 0.2°

•  Operating Temp : -40 ºC – +60 ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G (GA450M)
