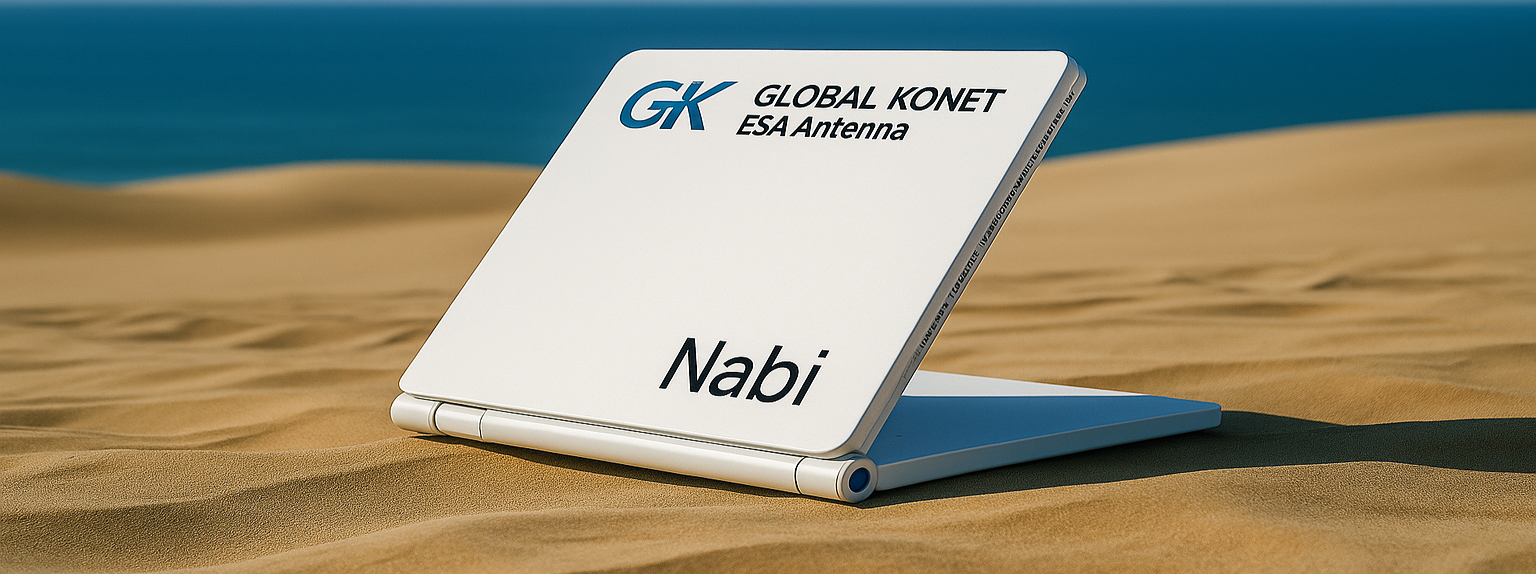

나비 ESA 안테나
나비 ESA 안테나

나비 ESA 안테나

Ku대역 하이 테크 맨팩 위상배열 안테나

어떤 임무에도 대응 가능한 다재다능한 기동성을 제공합니다.

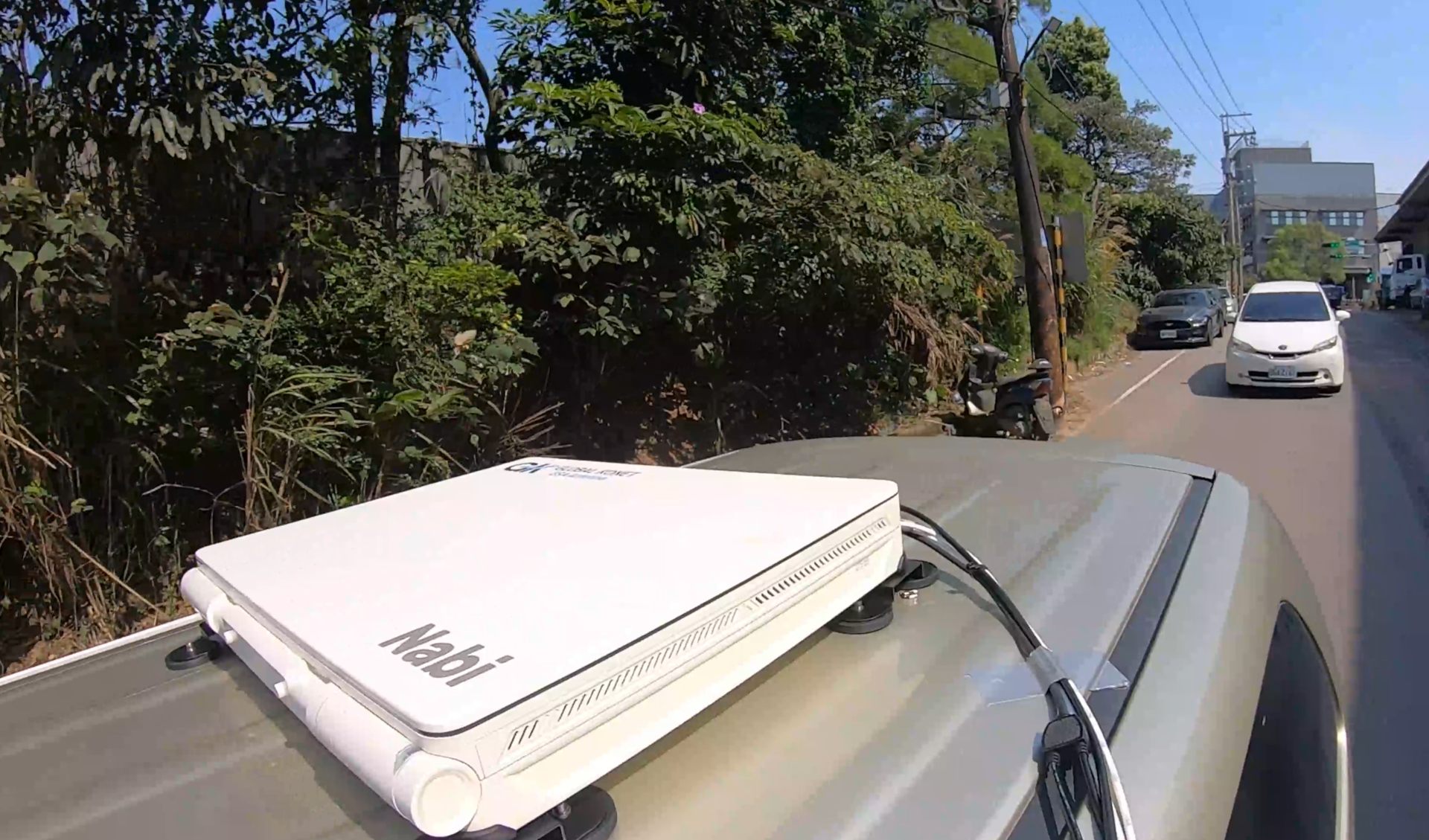

차량과 선박에 신속하게 설치되어 이동 중에도 끊김 없는 운용이 가능합니다.
또한 산악, 사막, 오지 등에서도 연결성을 제공하기 위해 맨팩 형태로 휴대할 수 있습니다.
휴대용 단일 단말기 하나로 어디서든 신뢰할 수 있는 위성 통신을 제공합니다.

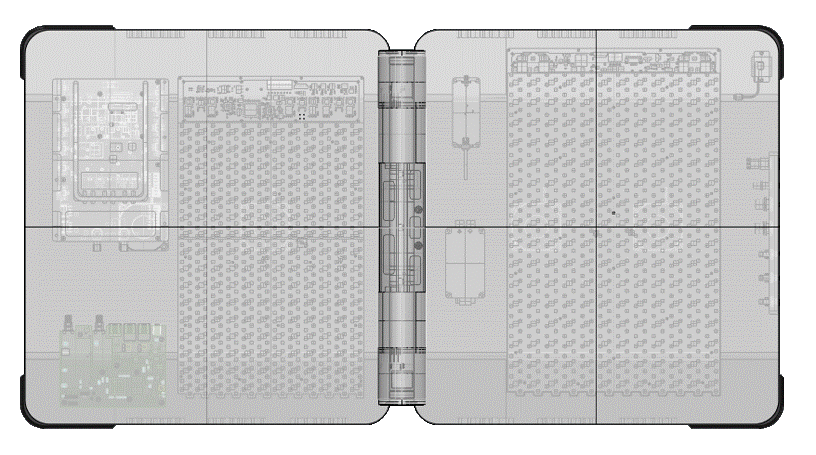

원박스 단말기 솔루션

모뎀 보드가 내장되어 있으며 IMU와 GPS를 안테나에 통합할 수 있습니다.
모뎀은 OpenAMIP를 통해 통신하며, 서비스 운용은 완전 자동화됩니다.

군용 제품

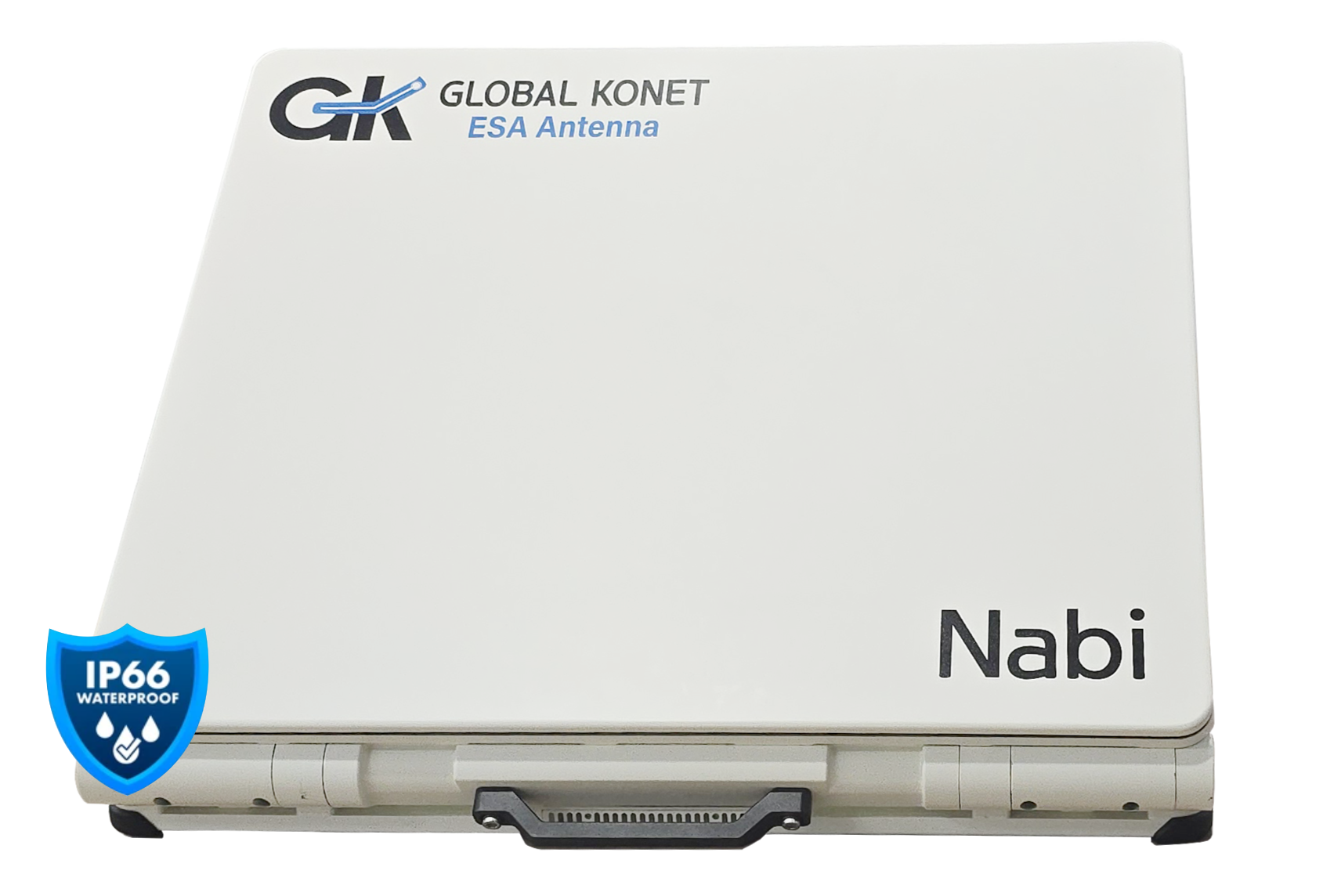

이 장비는 MIL-STD-810G 인증을 받았으며 IP66 등급의 방수 성능을 갖추고 있습니다.
동작 온도 범위는 −40 ℃에서 +60 ℃까지이며, 장시간 고온에 노출될 경우 배터리 성능이 저하될 수 있습니다.

배터리가 내장되어 있습니다.

배터리 팩은 원통형 리튬이온 배터리로, 정격 용량은 20 Ah, 정격 전압은 25.2 V입니다.
배터리를 사용할 수 없는 경우 AC 전원으로도 운용할 수 있으며, 배터리 팩은 쉽게 교체할 수 있습니다.

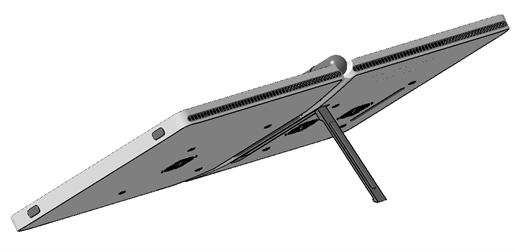

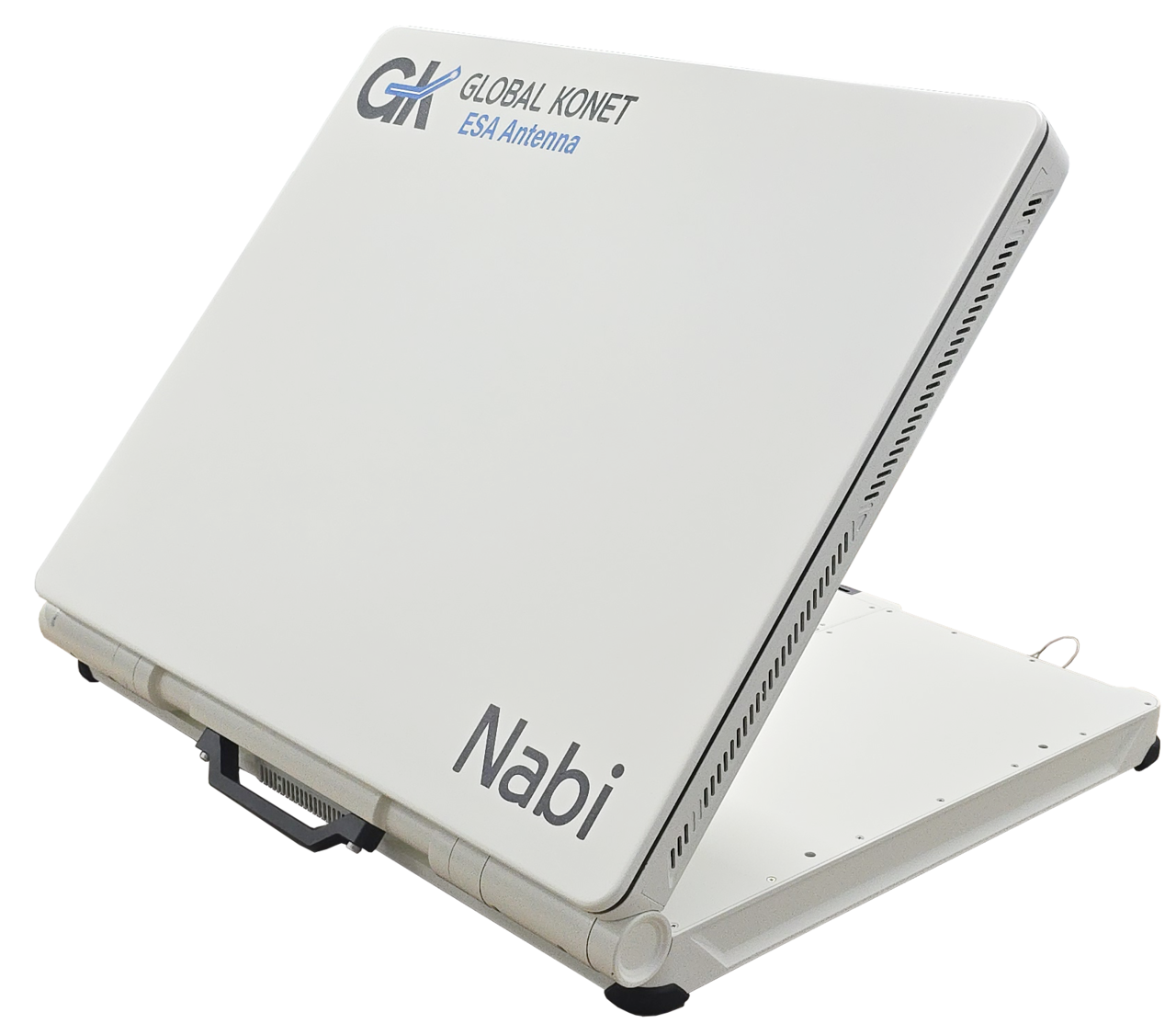

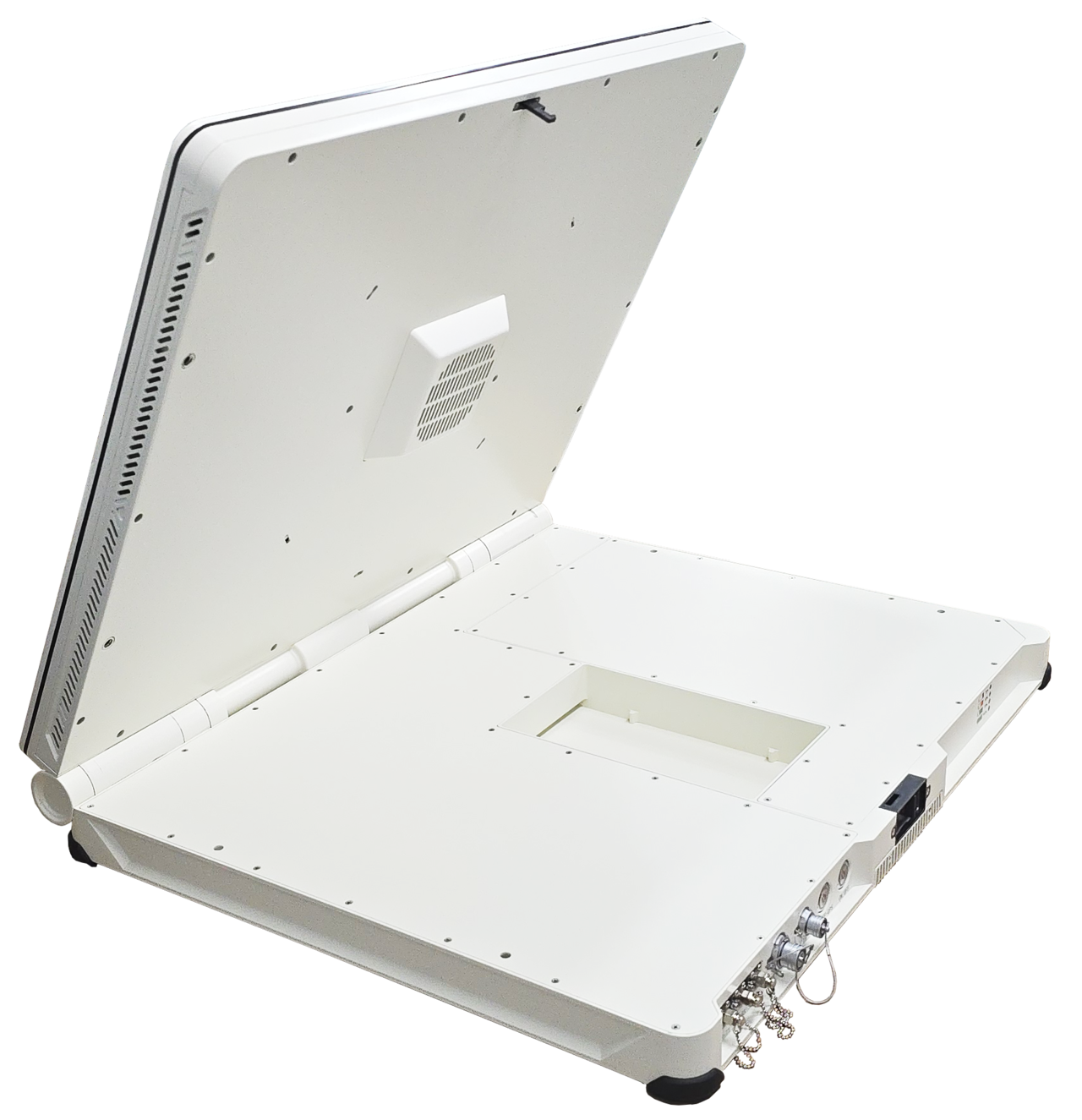

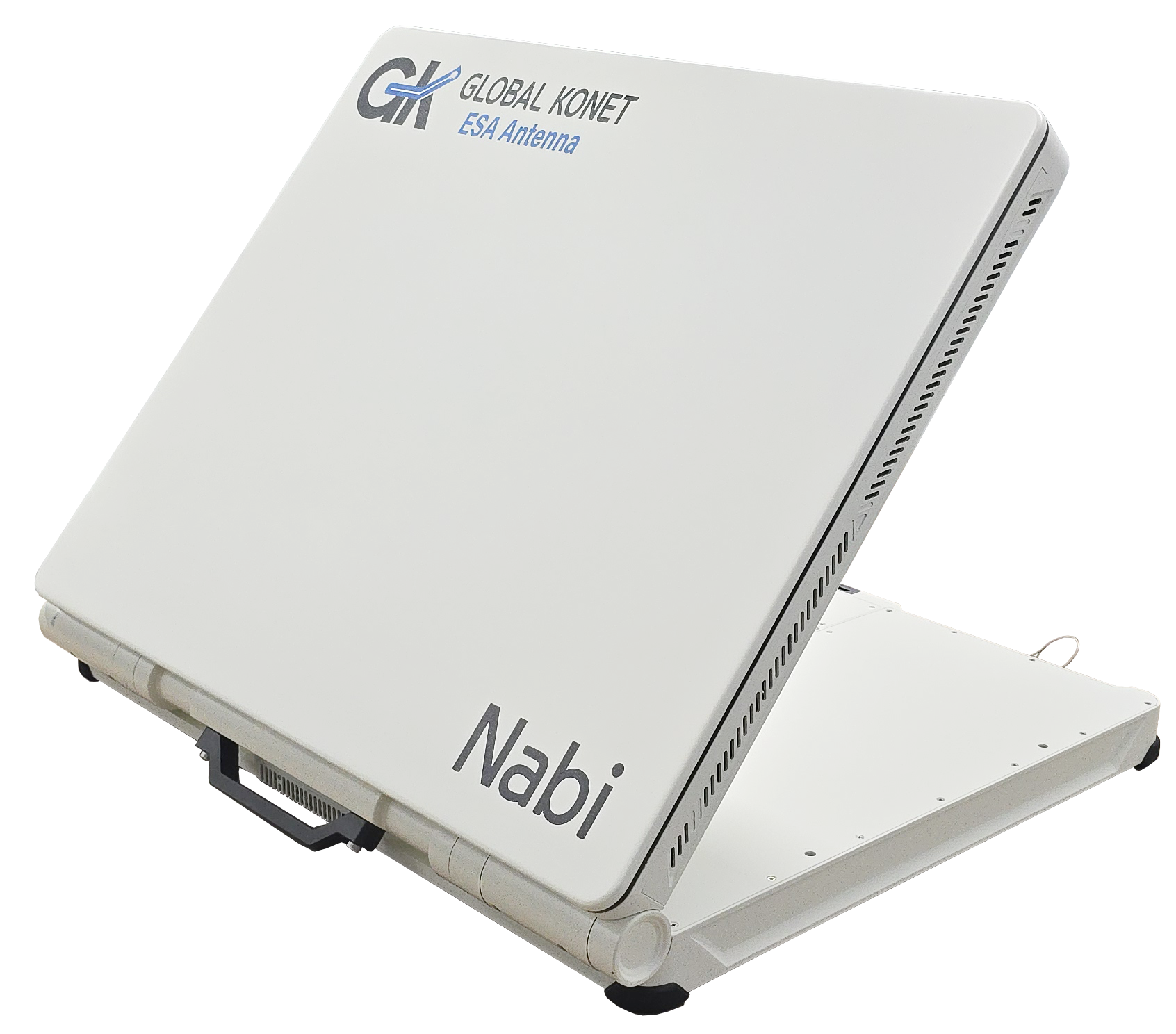

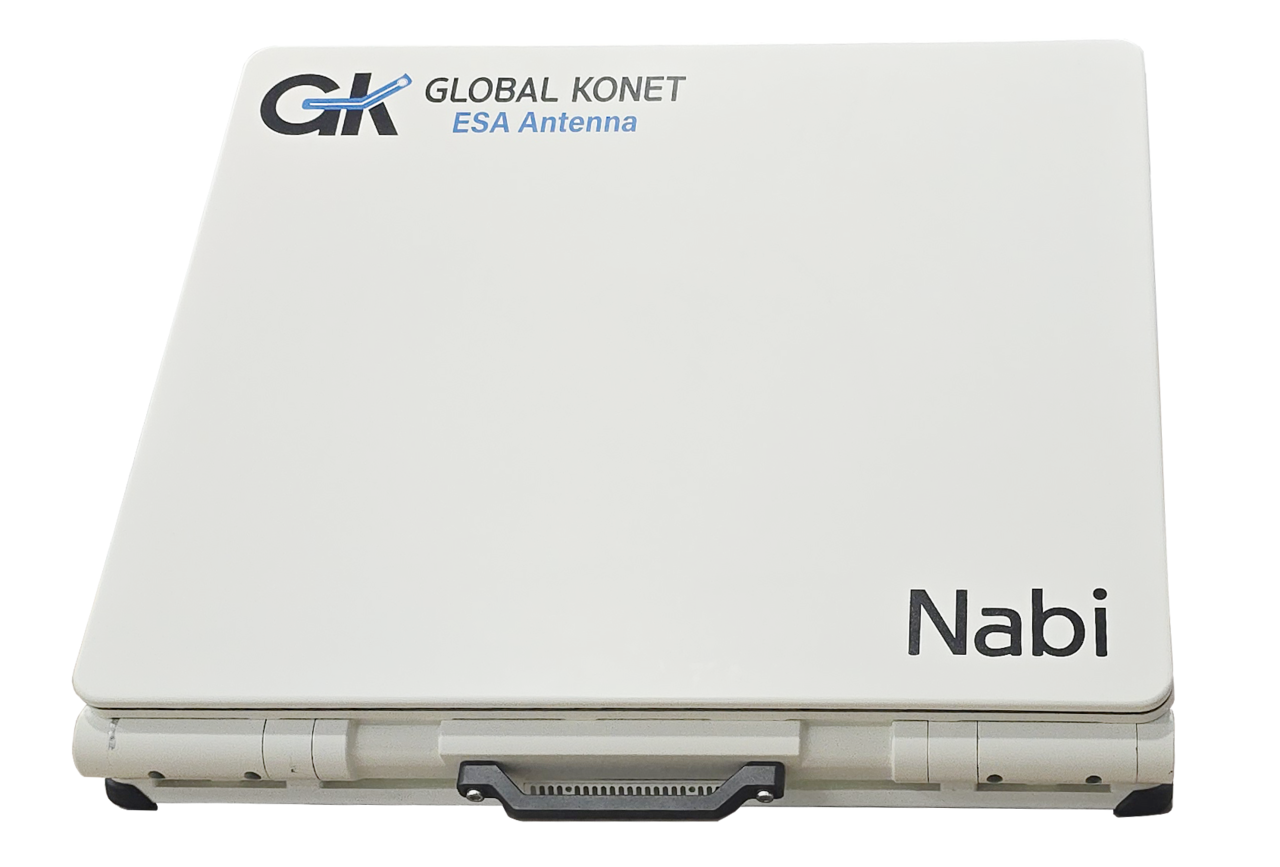

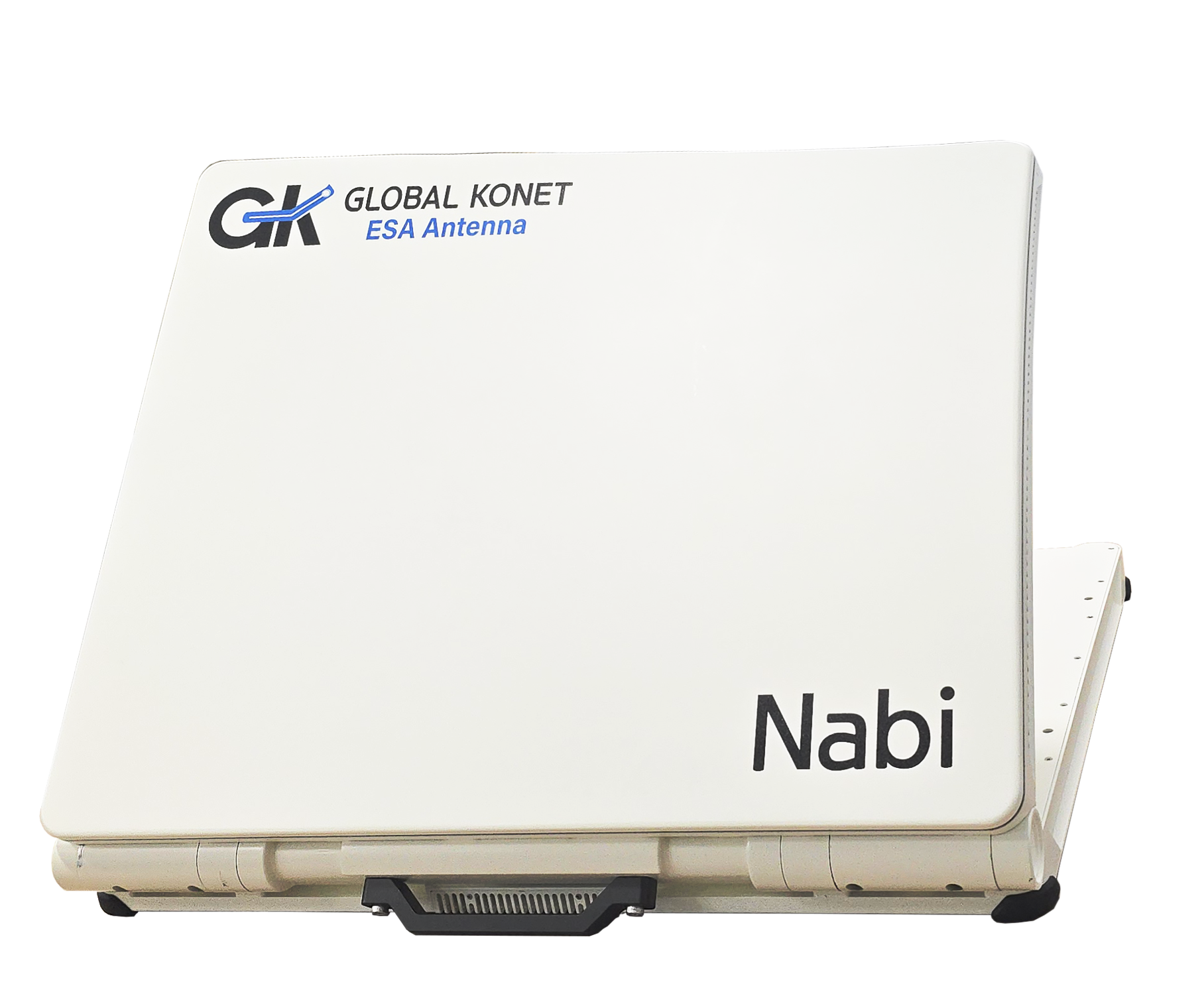

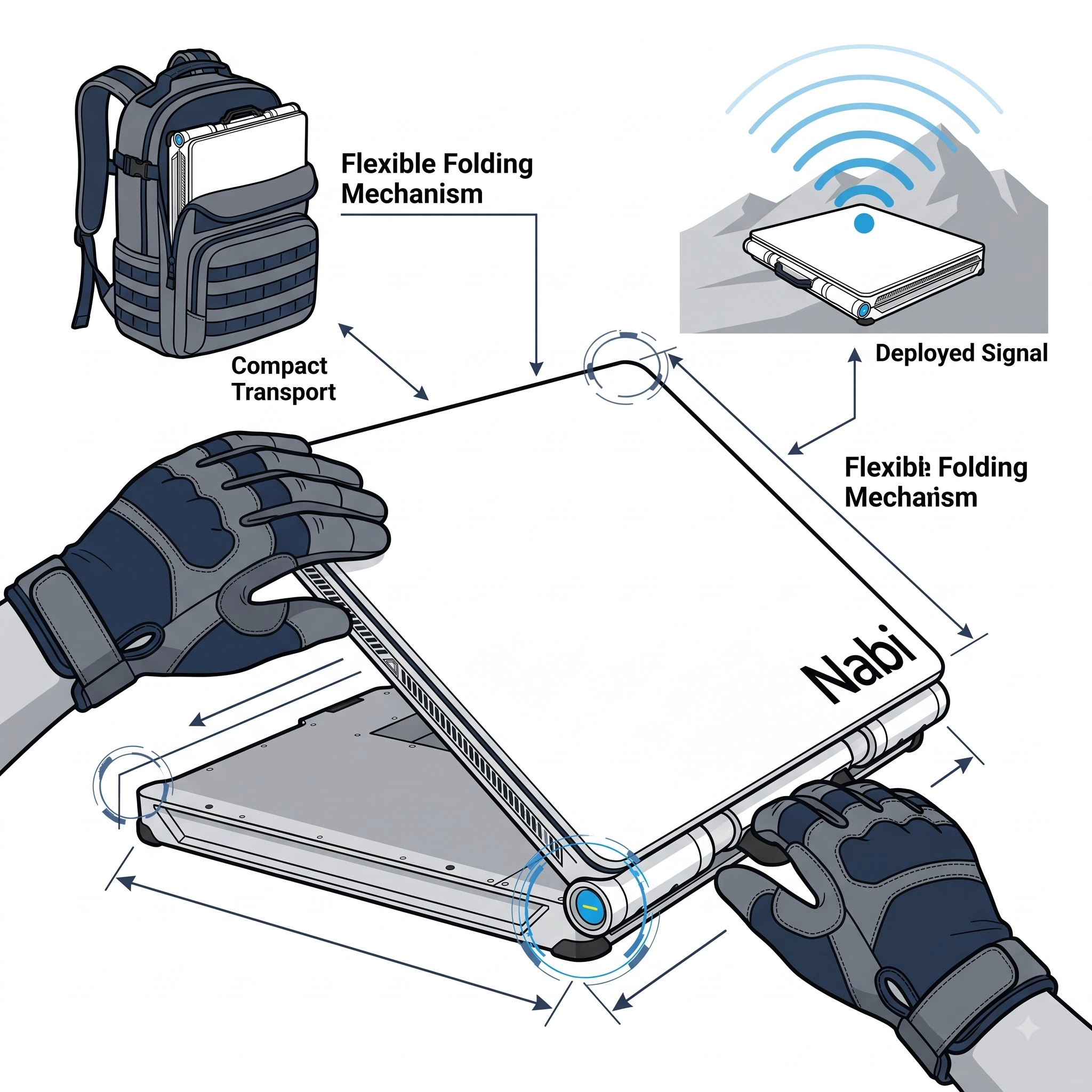

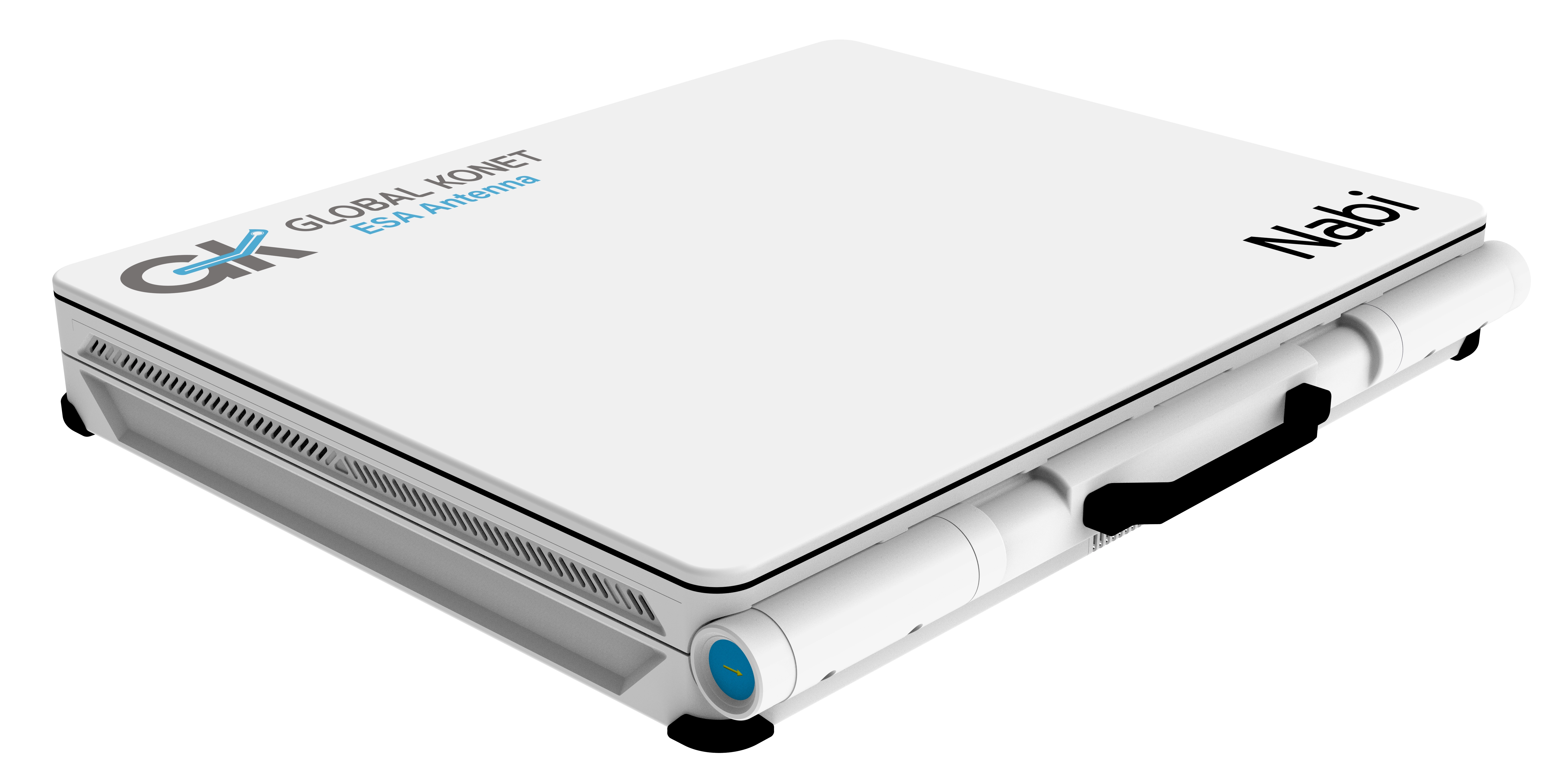

나비(Nabi) 안테나는 폴더형태의 접이식 맨팩 안테나로 군용 배낭에 적합한

맨팩이며, 산악지역이나 오지에서 고속통신을 제공합니다.


18kg 이내의 가벼운 무게와 맨팩기능을 사용 가능하여 위성 자동 추적 ESA 안테나의 장점과 앙각을 조정하여 안테나 Gain을 높여 줌으로써 대용량 영상 정보도 전송이 가능한 안테나 입니다.

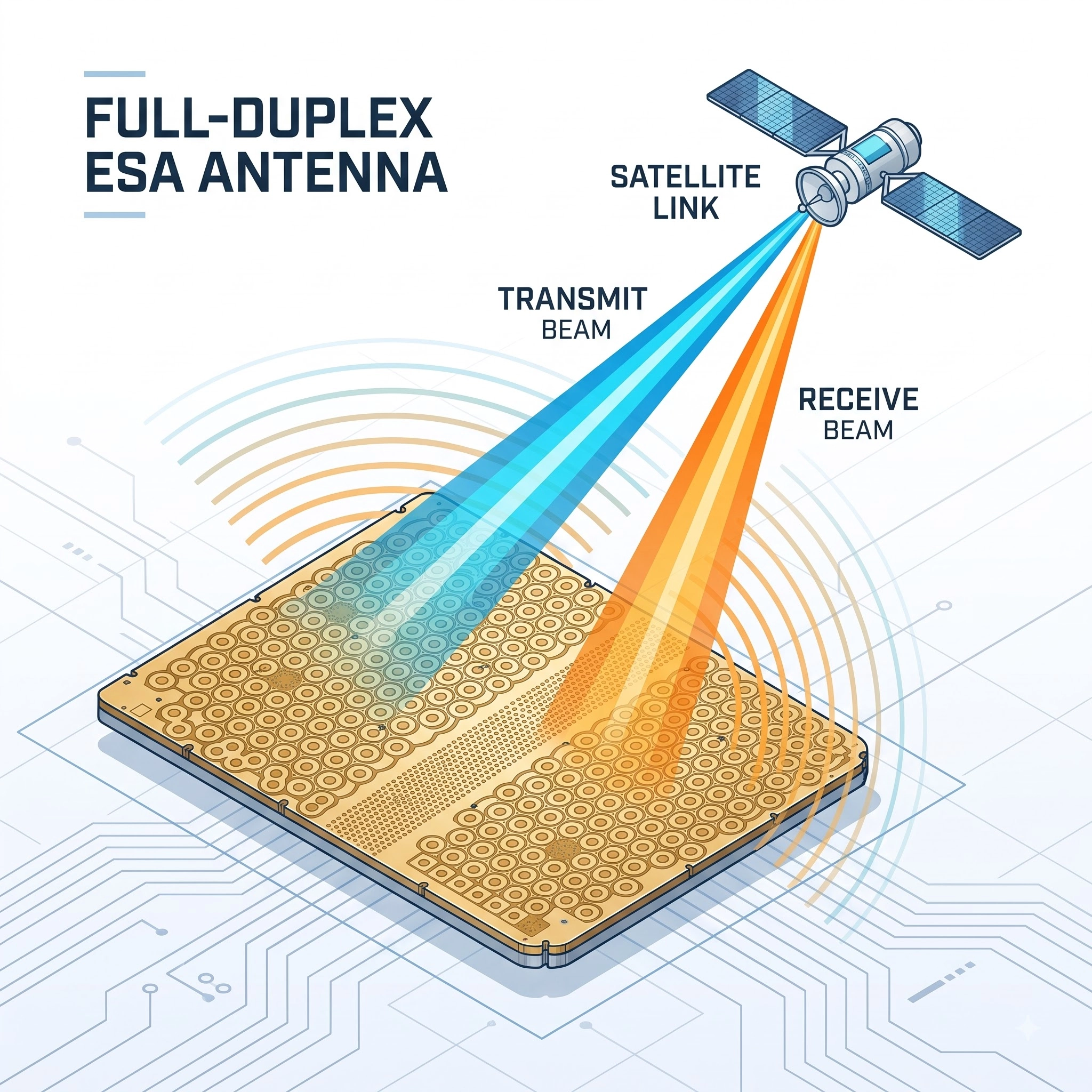

전이중(Full-Duplex) ESA Antenna

송신과 수신을 동시에 수행


나비 ESA 안테나는 전이중 방식을 사용하여 송신과 수신을 동시에 수행할 수 있어, 데이터 전송률을 최대화합니다. 이를 통해 데이터 전송과 수신 사이의 지연을 없애고, 양방향 통신에서의 대역폭 사용 효율성을 높입니다.

동시 송수신 기능을 통해 더 많은 데이터를 빠르게 처리할 수 있습니다. 이는 특히 고속 인터넷, 실시간 스트리밍, 고해상도 영상 전송 등 대용량 데이터 통신이 필요한 경우에 매우 유리합니다.

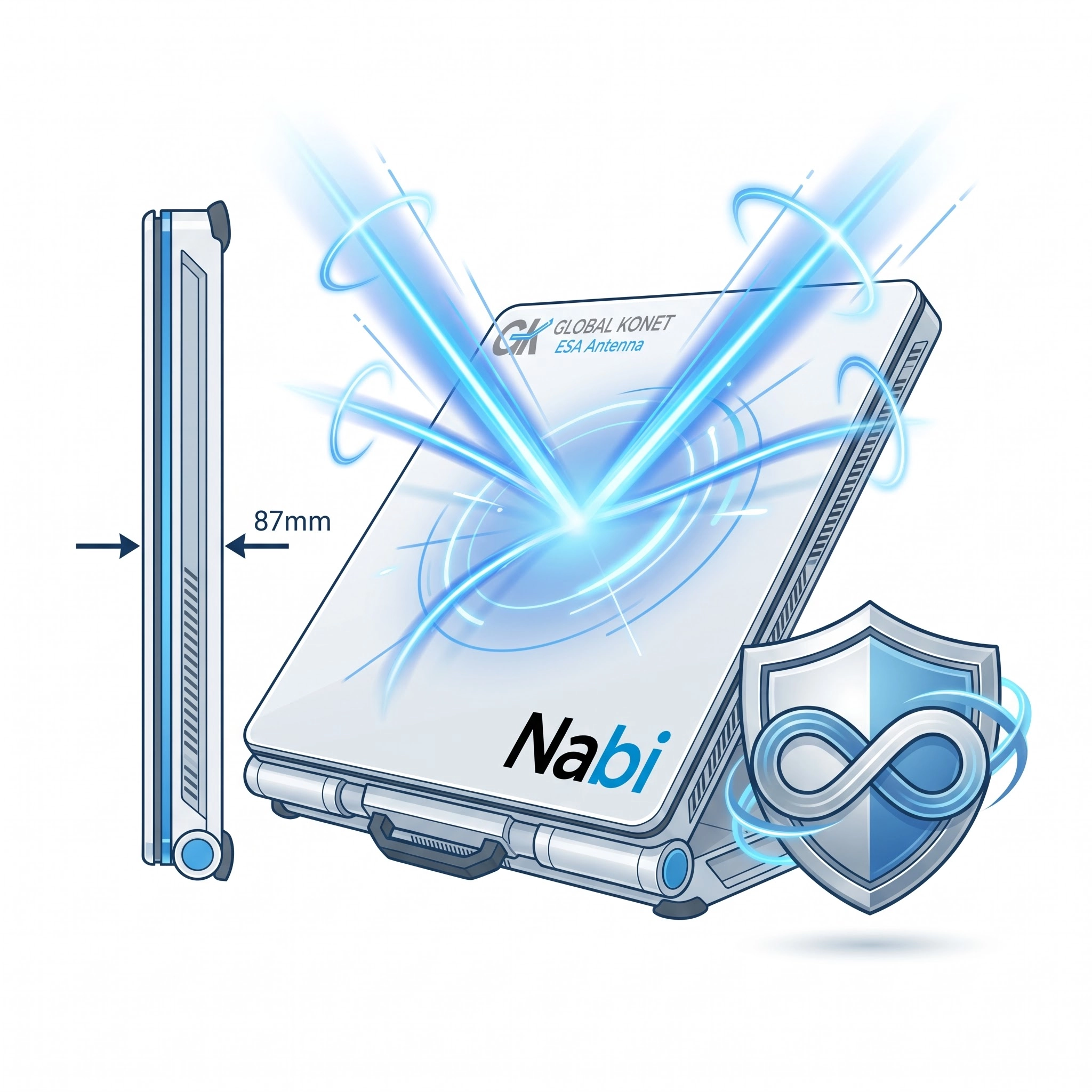

이동성 및 휴대성 &

저소음 및 낮은 발열

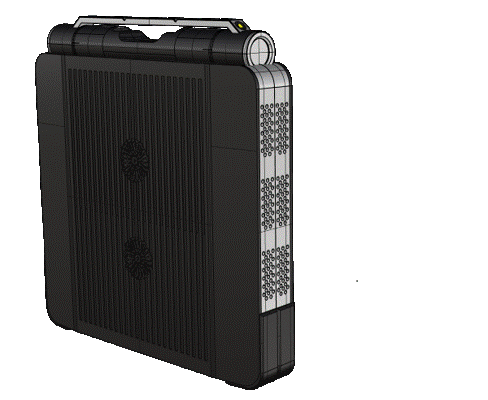

폴더형 맨팩으로 휴대성이 크게 향상됩니다. 이는 이동 중에도 위성 통신을 사용할 수 있게 하여, 야외 활동, 군사 작전, 재난 구호 등의 상황에서 매우 유용합니다.

ESA 맨팩 안테나는 신속하게 이동할 수 있어, 다양한 위치에서 빠르게 통신을 설정하고 재배치할 수 있습니다. 이는 특히 군사 작전에서 전략적 이점을 제공합니다.

전통적인 기계식 모터를 사용하지 않고

전자적으로 빔을 조정


기계식 모터가 없는 ESA 안테나는 움직이는 부품이 없어 마모, 고장, 유지보수 등의 기계적 문제를 피할 수 있습니다. 이로 인해 안테나의 신뢰성과 수명이 크게 향상됩니다.

전자식 빔 조정은 기계식 모터보다 훨씬 빠르게 이루어집니다. 다중 위성 추적 등에서 중요한 이점이 됩니다. 빠른 반응 속도는 통신 지연을 최소화하고 효율성을 극대화합니다.

 전자식 제어는 매우 정밀한 빔 조정을 가능하게 합니다. 이를 통해 신호의 방향성과 강도를 정확하게 제어할 수 있으며, 간섭을 최소화하고 통신 품질을 향상시킬 수 있습니다.






RELATED RESOURCES

KONET PRODUCTS

VIDEOS

MiNi ESA 안테나 현장 테스트

드론용 ESA 안테나 시뮬레이션 테스트

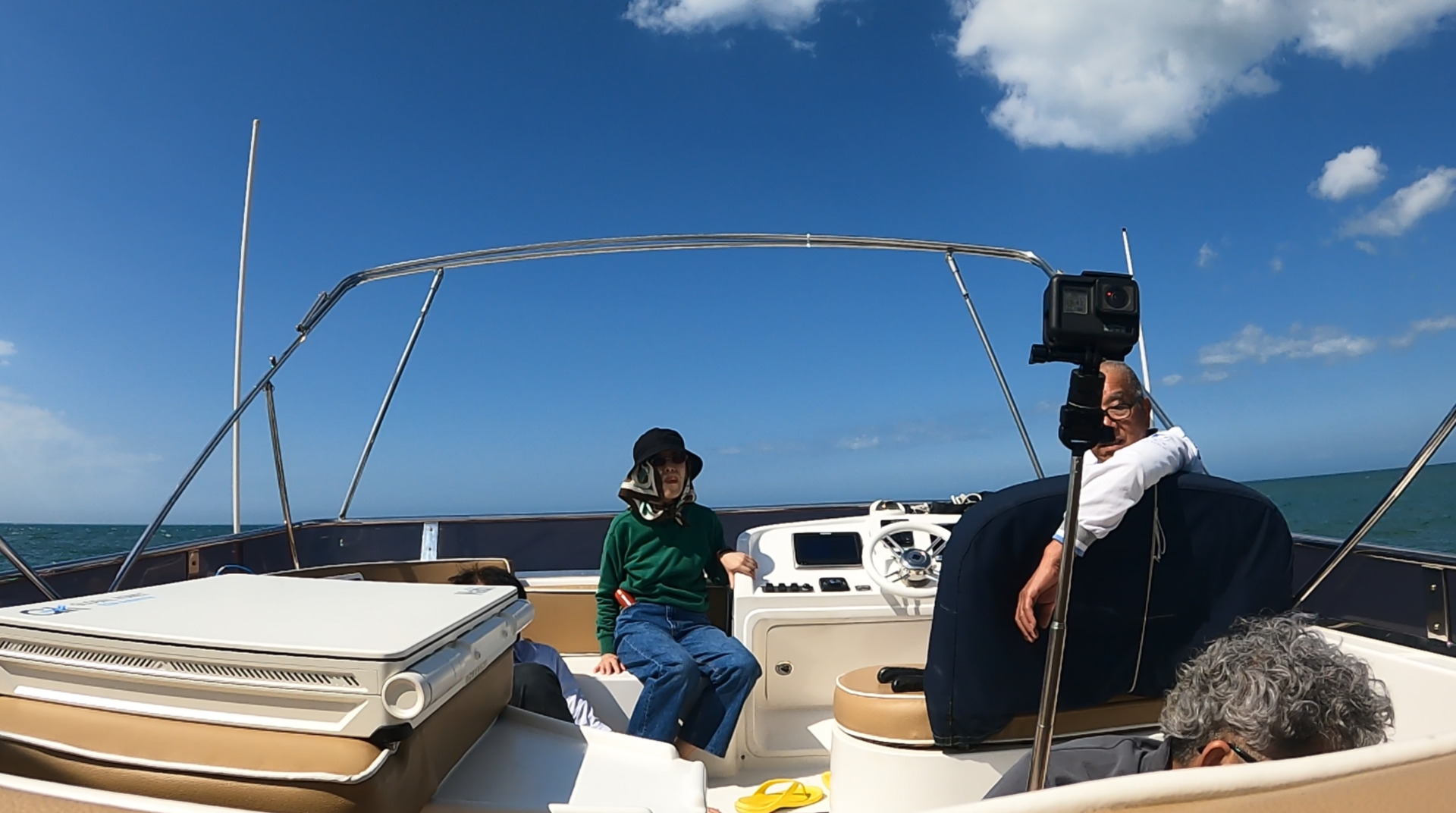

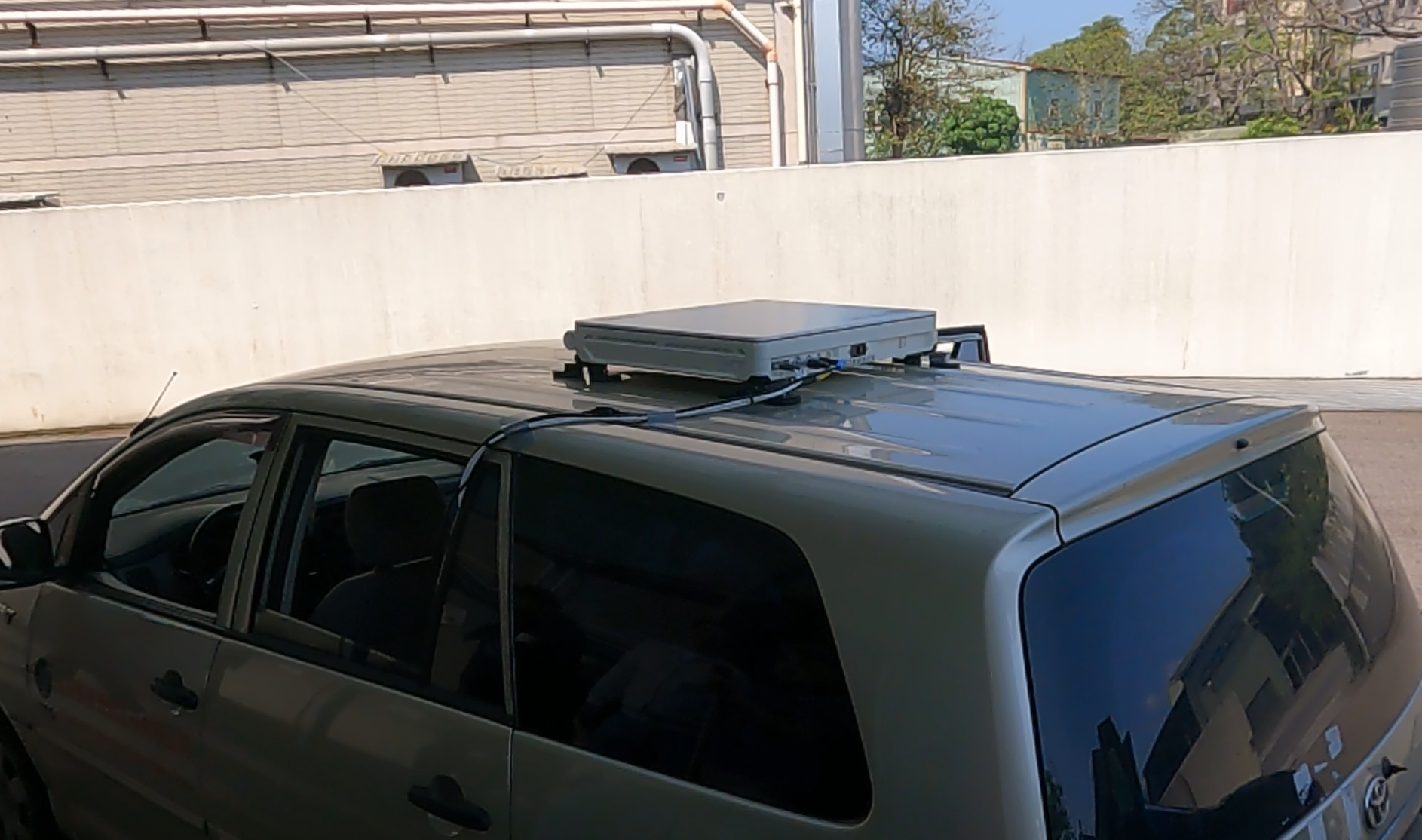

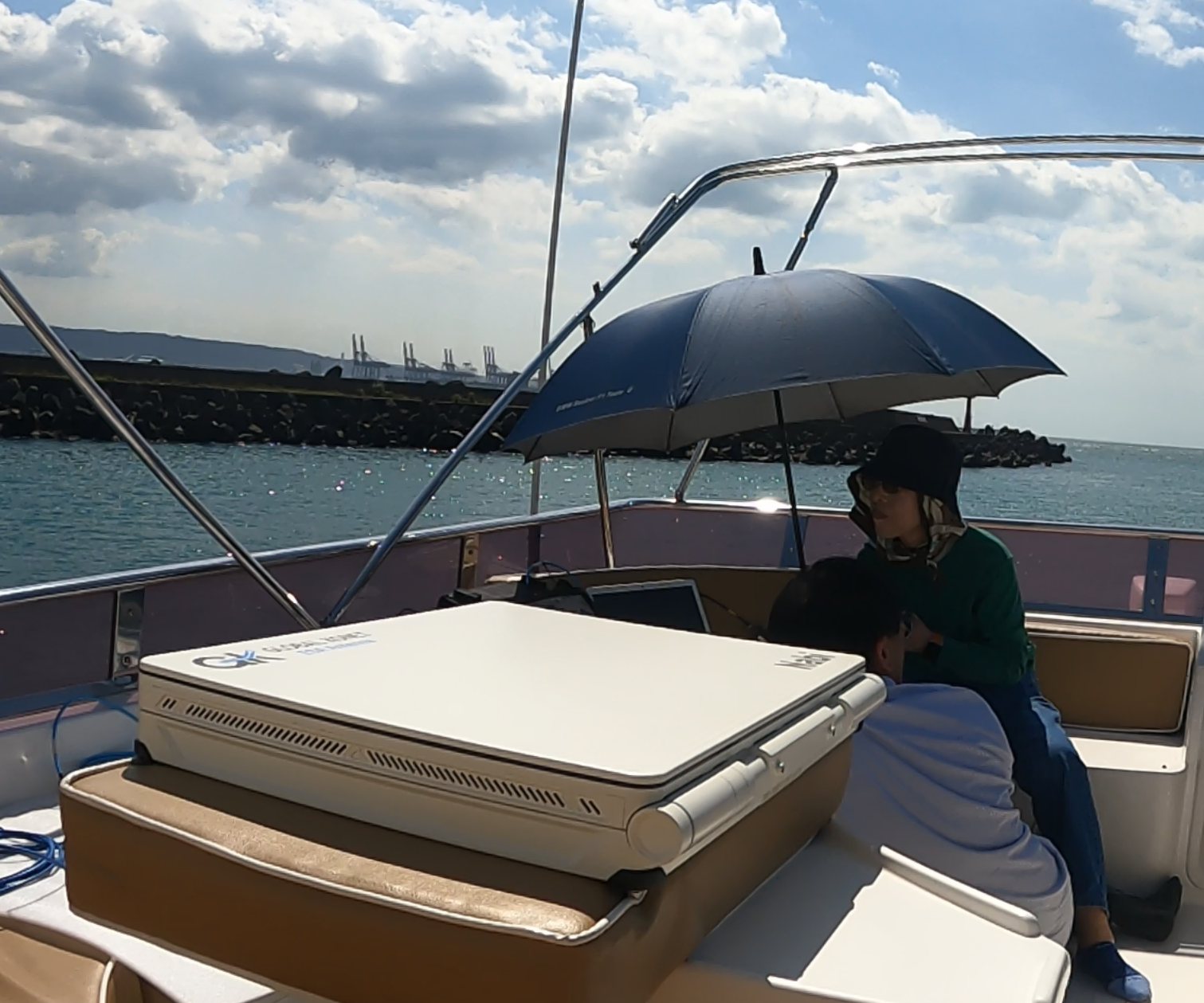

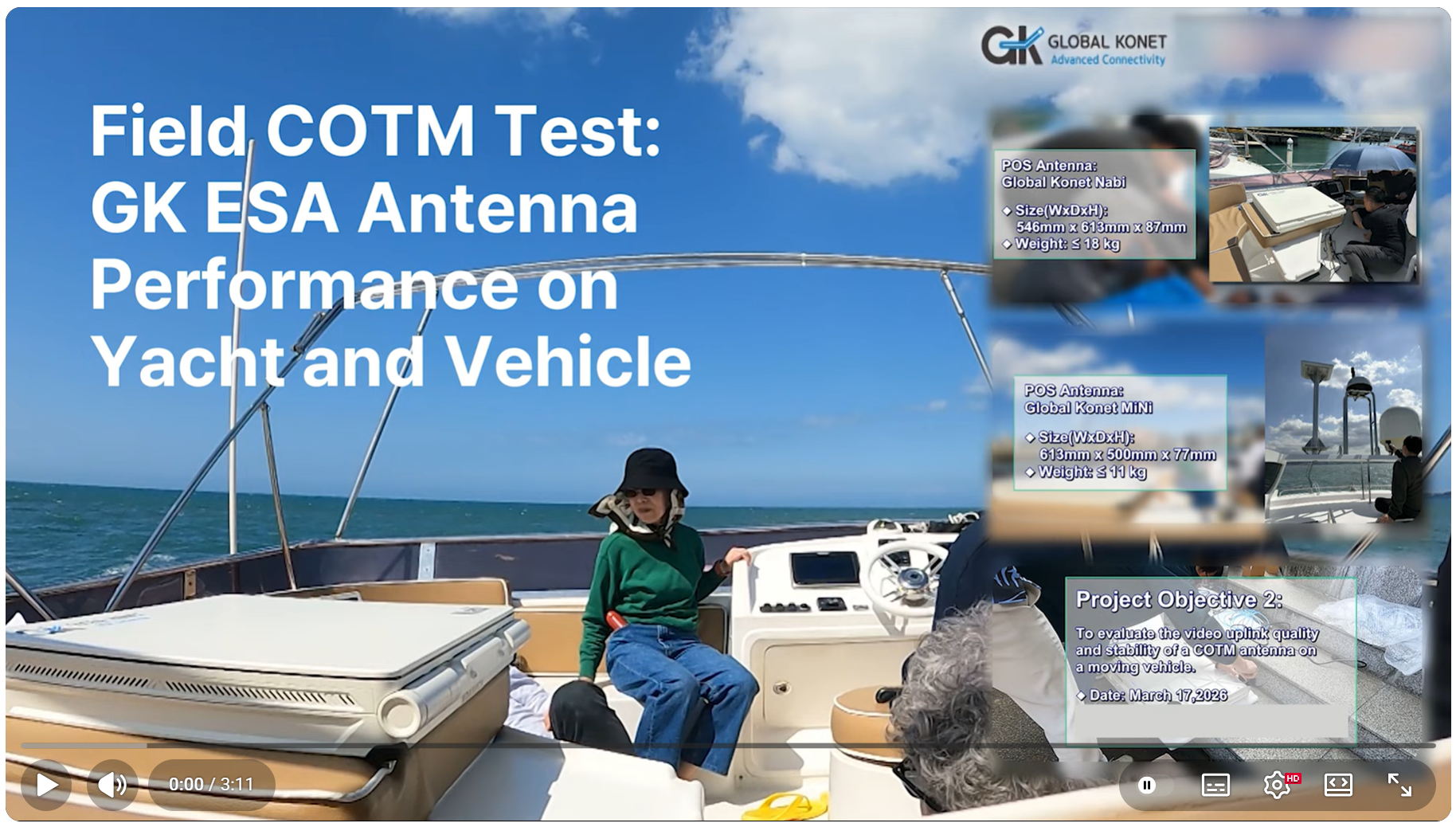

요트와 차량에 적용된 GK ESA 안테나의 우수한 성능

해양경비대 고속 U턴 기동 중 실시간 유튜브 위성 스트리밍 시연 – COTM

해양경찰, 고속 U턴 중 위성 유튜브 생중계 – COTM Alpha2 안테나

안테나 규격 (Antenna Spec)

•  Model Name : KONET Nabi (GU330)

                              GU330M (Military)

•  Antenna Type : Vehicle, Marine Vessel, Portable, Manpack

•  Frequency : TX: 13.7–14.5 GHz, RX: 10.7–12.75 GHz

•  Scanning Range : Azimuth: 0º–360º

                                    Elevation: 0º–90º

•  Local Oscillator Frequency : TX: 12.8 / 13.05 GHz

                                                 RX: 9.75 / 10.6 / 11.3 GHz

•  10 MHz Reference : TX port requires 10MHz.

•  Size (W x D x H) : 546 mm ×  613 mm ×  87 mm

•  Weight : ≤ 18 kg

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (Typical) : Linear : ≥ 44.2 dBW @ 90° @ 14.1 GHz

•  G/T (Typical) : ≥10.1dB/K @90° @11.7 GHz @40K

•  Polarization : Linear H/V, Circular LHCP/RHCP

•  Cross Polarization : ≤ -30dB

•  First Side Lobe : ≤ -15dB

•  Beacon Tracking Receiver : DVB-S2

                                                     Power Detection

•  Satellite Tracking : OTM mode, OpenAMIP mode, Manual mode

•  Modem(OpenAMIP) : Built-in modem(iDirect, Gilat, Comtech, THISS)

•  Communication Mode : Full Duplex

Interface Features

•  Interface Ports : Power port, Lan Port, RF SMA port

•  ACU Interface : Ethernet RJ45, WiFi (Option)

•  Communication Interface : TCP/IP, WiFi(Option)

•  Built-in modem : YES


Power Supply Requirement

•  Rated Voltage : 24 V

•  Power Consumption : ≤ 300 Watt (Peak)

•  Battery : Li-NiCoMnO₂ battery(NCM)

안테나 환경 성능 (Ant environmental performance)

•  Pol Switching Time  : ≤ 0.3ms

•  Tracking Speed : 110°/sec

•  Tracking Accuracy : 0.2°

•  Operating Temp : -40 ºC – +60 ºC

•  Storage Temp : -55ºC ~ +70ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G, MIL-STD-461G

RELATED RESOURCES

RELATED

PRODUCTS

VIDEO

MiNi ESA 안테나 현장 테스트

드론용 ESA 안테나 시뮬레이션 테스트

iDirect IQ200과 GK ESA 통합 절차

Alpha2 Jumbo ESA, Koreasat 5A로 GEO COTM 안정 시연

해양경찰, 고속 U턴 중 위성 유튜브 생중계 – COTM Alpha2 안테나

관련 솔루션

포터블 안테나

LEO 안테나

안테나 규격 (Antenna Spec)

•  Model Name : KONET Nabi (GU330) / GU330M (Military)

•  Antenna Type : Vehicle, Marine Vessel, Portable, Manpack

•  Frequency : TX: 13.7–14.5 GHz, RX: 10.7–12.75 GHz

•  Scanning Range : Azimuth: 0º–360º  Elevation: 0º–90º

•  Local Oscillator Frequency : TX: 12.8 / 13.05 GHz

                                                      RX: 9.75 / 10.6 / 11.3 GHz

•  10 MHz Reference : TX port requires 10MHz.

•  Size (W x D x H) : 546 mm ×  613 mm ×  87 mm

•  Weight : ≤ 18 kg

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (Typical) : Linear : ≥ 44.2 dBW @ 90° @ 14.1 GHz

•  G/T (Typical) : ≥ 10.1 dB/K @ 90° @ 11.7 GHz @ 40 K

•  Polarization : Linear H/V, Circular LHCP/RHCP

•  Cross Polarization : ≤ -30dB

•  First Side Lobe : ≤ -15dB

•  Beacon Tracking Receiver : DVB-S2/Power Detection

•  Satellite Tracking : OTM mode, OpenAMIP mode, Manual mode

•  Modem(OpenAMIP) : Built-in modem(iDirect, Gilat, Comtech, THISS)

•  Communication Mode : Full Duplex


Interface Features

•  Interface Ports : Power port, Lan Port, RF SMA port

•  ACU Interface : Ethernet RJ45, WiFi (Option)

•  Communication Interface : TCP/IP, WiFi(Option)

•  Built-in modem : YES


Power Supply Requirement

•  Rated Voltage : 24 V

•  Power Consumption : ≤ 300 Watt (Peak)

•  Battery : Li-NiCoMnO₂ battery(NCM)

안테나 환경 성능 (Ant environmental performance)

•  Pol Switching Time  : ≤ 0.3ms

•  Tracking Speed : 110°/sec

•  Tracking Accuracy : 0.2°

•  Operating Temp : -40 ºC – +60 ºC

•  Storage Temp : -55ºC ~ +70ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G, MIL-STD-461G
