KU BAND OTM
Alpha3 ESA 안테나는 Ku Band OTM 기반 SD-WAN 사용자 단말로, GU430과 GU430M(Military) 라인업으로 구성됩니다. 복잡한 스펙 나열보다, 전자식 빔 조향, 이동 중 연속 연결, 다중 네트워크 연동이라는 Alpha3만의 운용 강점에 집중한 플랫폼입니다.
PRODUCT POINT
Alpha3 ESA 안테나의 핵심은 기계식 구동이 아닌 전자식 빔 조향입니다.

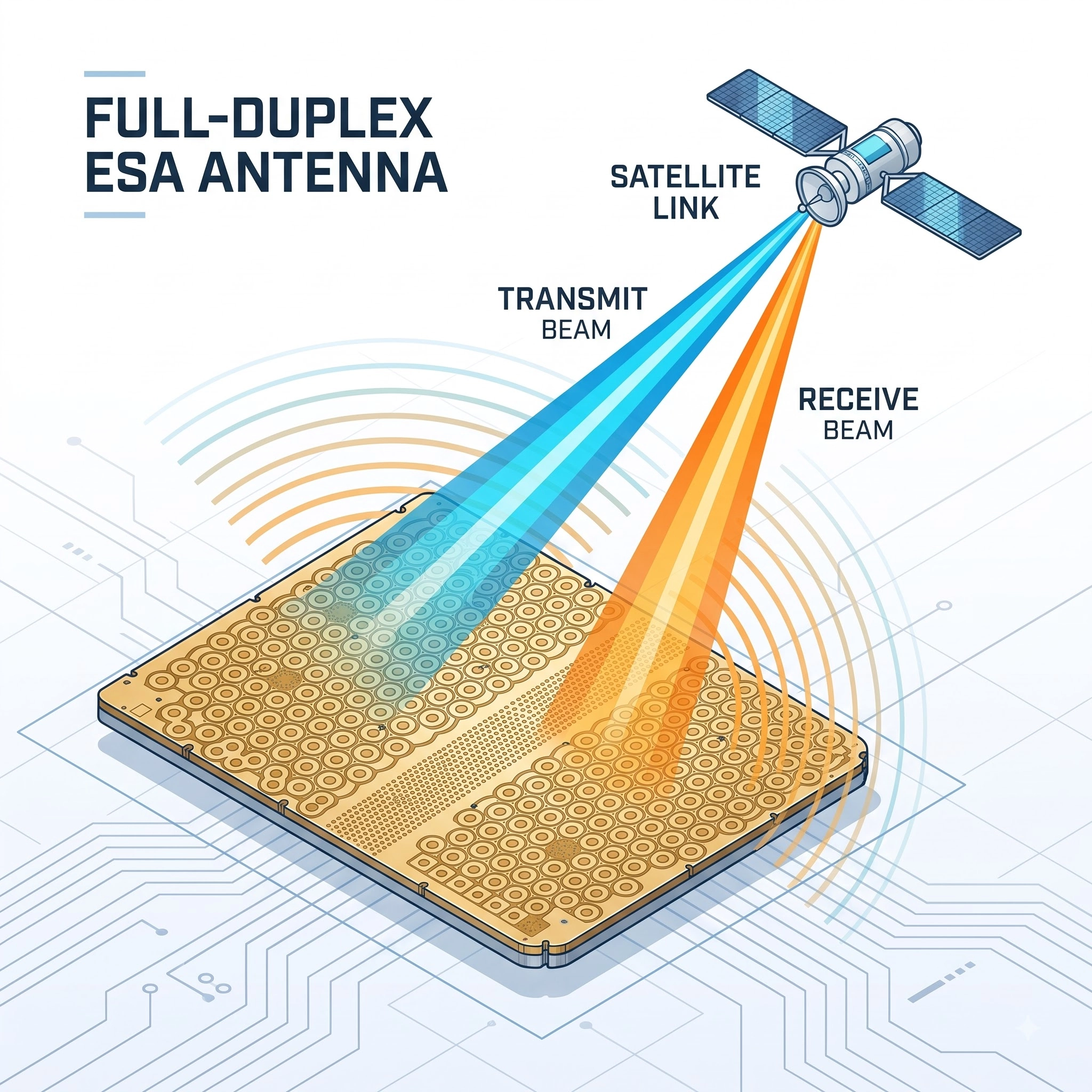

동시 송수신 기능을 통해 더 많은 데이터를 빠르게 처리할 수 있습니다. 이는 특히 고속 인터넷, 실시간 스트리밍, 고해상도 영상 전송 등 대용량 데이터 통신이 필요한 경우에 매우 유리합니다.
전이중 ESA 안테나는 차세대 통신 기술(예: 5G 및 6G)과의 높은 호환성을 가지고 있습니다. 이러한 기술들은 고속 데이터 전송과 낮은 지연을 요구하므로, 전이중 방식은 필수적입니다.

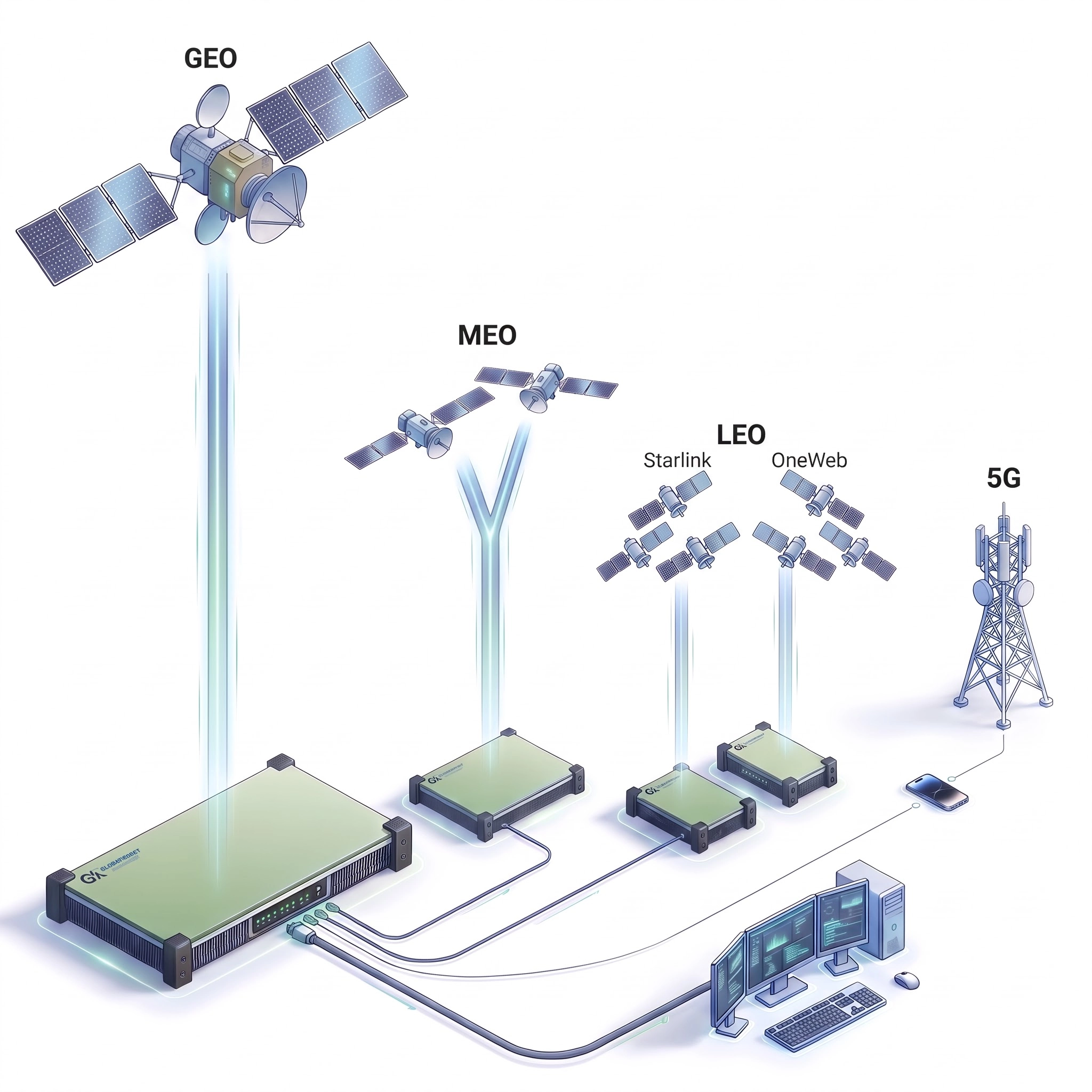

Alpha3는 5G/LTE와 위성 회선을 함께 활용하는 Multi Orbit SD-WAN 구조에 최적화되어 있습니다. 단일 회선 의존도를 낮추고, 운용 상황에 따라 MEO·LEO 기반 연결을 유연하게 구성할 수 있다는 점이 큰 차별점입니다.

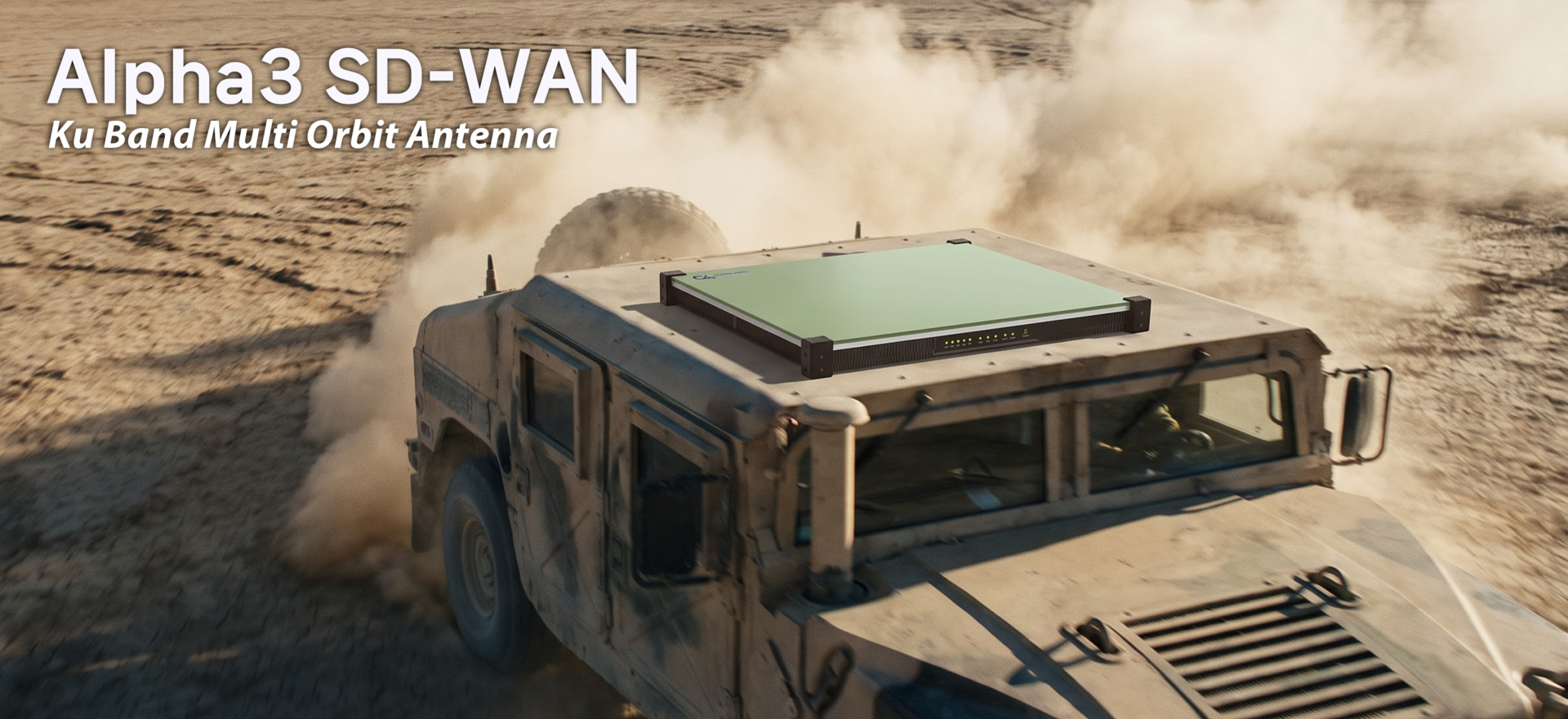

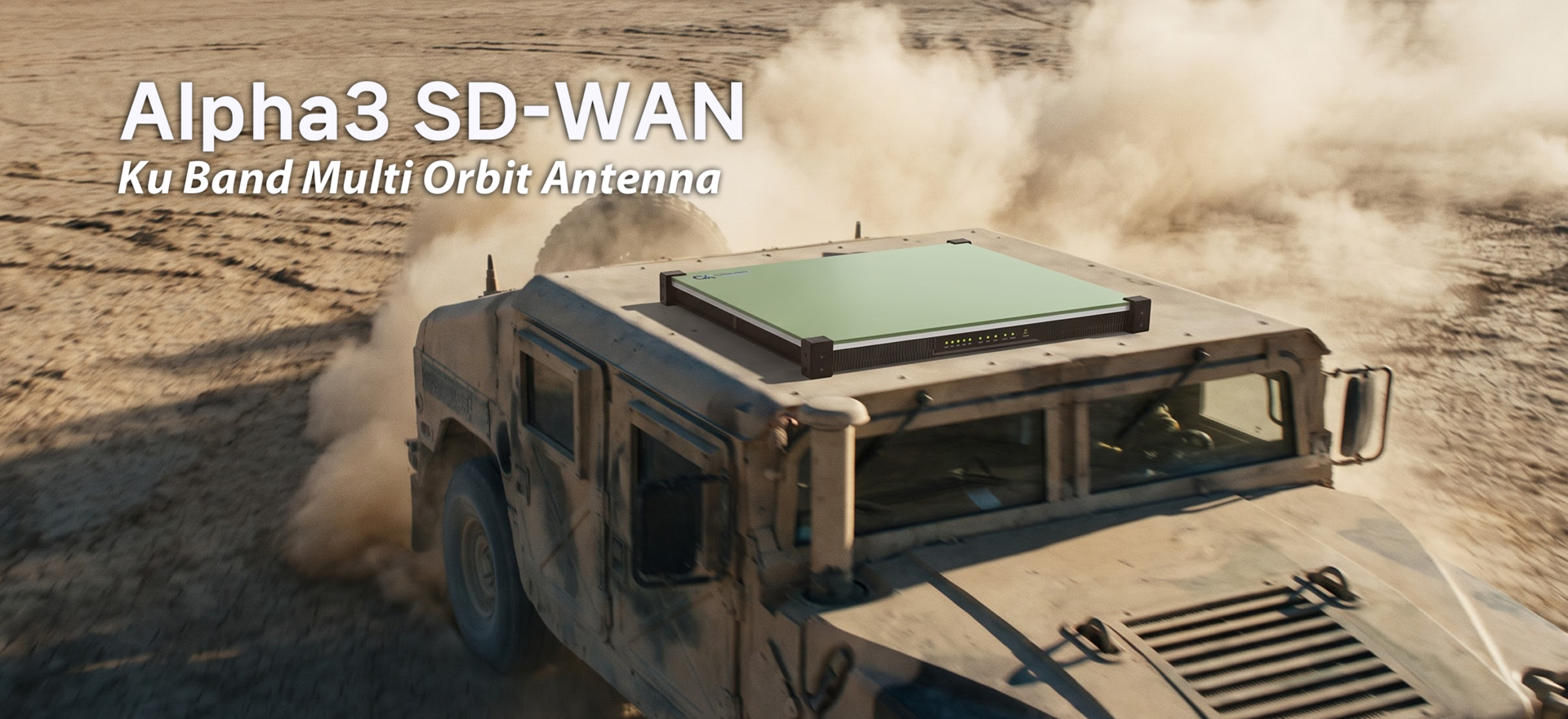

이 제품은 이동 중 통신(OTM) 을 전제로 설계된 Alpha3 플랫폼입니다. 가볍고 견고한 구조, 빠른 전개, 현장 중심 운용 편의성을 갖춰 일반 산업 환경은 물론 군용 모델 GU430M이 필요한 조건까지 고려한 활용이 가능합니다.
%22%20fill%3D%22%23717680%22%20fill-opacity%3D%220.2%22%20d%3D%22M18.5721%205.64451C18.5721%202.54003%2016.0008%200%2012.858%200C9.71523%200%207.14387%202.54003%207.14387%205.64451C7.14387%208.74899%209.71523%2011.289%2012.858%2011.289C16.0008%2011.289%2018.5721%208.74899%2018.5721%205.64451ZM38.5687%2033.3333H1.42117C0.249773%2033.3333%20-0.407354%2032.0351%200.278342%2031.1037L10.4295%2019.6708C10.9723%2019.0781%2011.9152%2019.0781%2012.4866%2019.6426L17.1436%2024.8666L25.8862%2011.3734C26.4862%2010.5267%2027.7433%2010.5549%2028.2861%2011.4298L39.8258%2031.2166C40.3401%2032.1762%2039.6544%2033.3333%2038.5687%2033.3333Z%22%2F%3E%3C%2Fsvg%3E)
Model Name
Antenna Type
Operating Frequency Range
Scanning Range
EIRP (Typical)
G/T (Typical)
Polarization
Cross Polarization
First Side Lobe
Satellite Tracking
Tracking Mode
Communication Mode
Pol Switching Time
Beam Switching Time
Modem
Alpha3 (GU430) / GU430M (Military)
Active Phased Electronically Steered Array Antenna
TX: 13.7–14.5 GHz / RX: 10.7–12.75 GHz
Azimuth: 0º–360º Elevation: 30º–90º
Linear Pol: 49 dBW @ 90° @ 14.1 GHz
12 dB/K @ 90° @ 11.7 GHz @ 40 K
Linear H/V, Circular LHCP/RHCP
≤ -30dB
≤ -15dB
DVB-S2 / DVB-S2X Carrier Detection
OTM, OpenAMIP Mode, Manual Mode
Full Duplex
≤ 0.5ms
≤ 0.3ms
Built-in iDirect, Comtech UHP modem (Option)
Interface Ports
Contol interface
POWER, LAN Port, RF (SMA) port, GPS (SMA) port
Ethernet RJ45, WiFi (Option)
Size (W x D x H)
Weight
996 mm × 618 mm × 100 mm
≤ 25.2 kg
Rated Voltage
Power Consumption
28 V (24–31 V)
≤ 550 Watt (Peak)
Operating Environment Temp
Water-proof
Storage Temp
Military Standard
-40 ºC – +60 ºC
IP66
-55 ºC – +70 ºC
MIL-STD-810G (GU420M)
Local Oscillator Frequency
10 MHz Reference
TX: 12.8/ 13.05GHz, RX: 9.75/ 10.6/ 11.3GHz
TX/ RX port requires 10 MHz.
Multi Obit SD-WAN
LEO(Starlink, Oneweb), 5G/LTE
Manufacturer
GLOBAL KONET Co., Ltd.
