Alpha2 Jumbo 안테나
Ku대역 하이 테크 OTM 위상배열 안테나

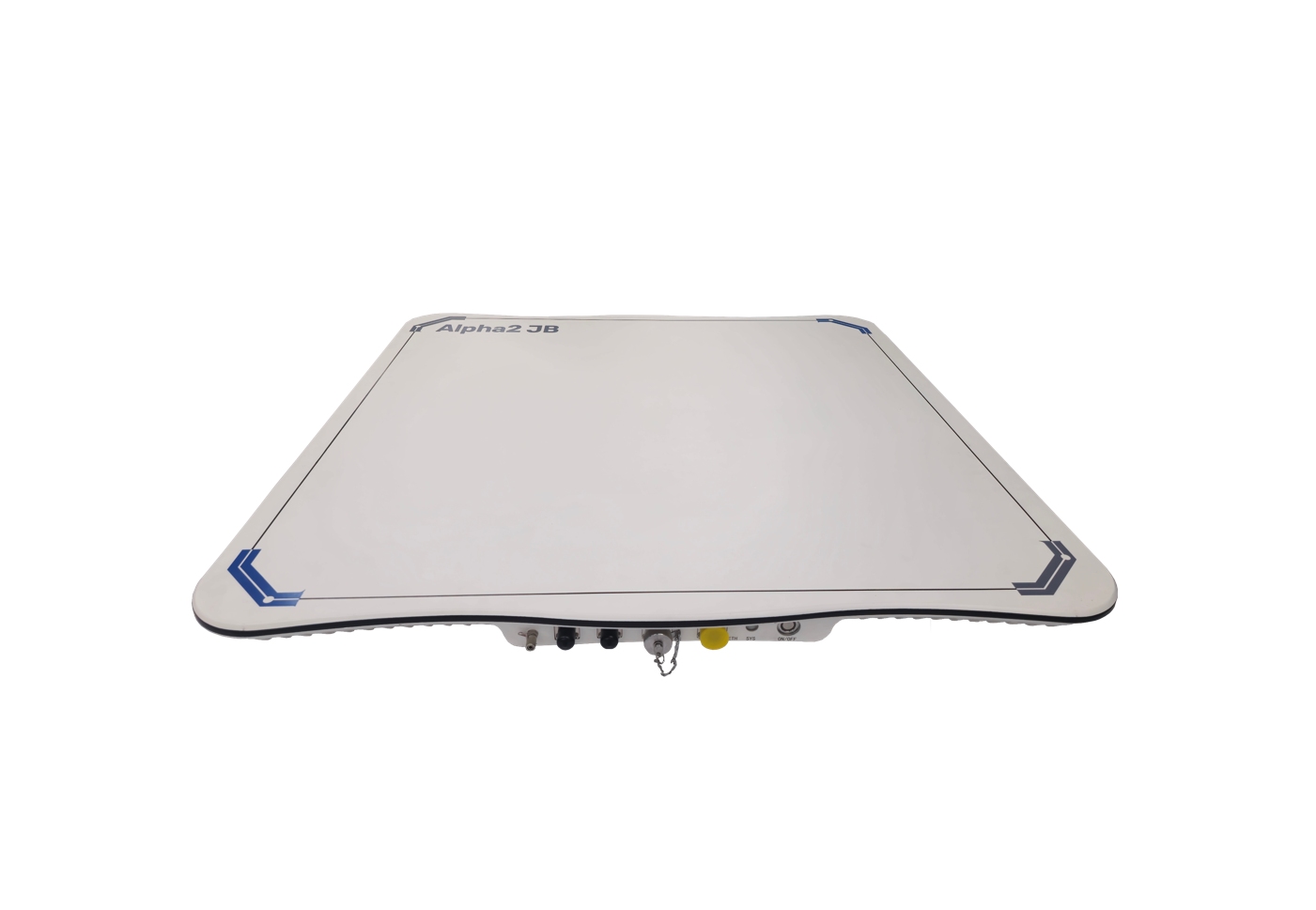

Alpha2 Jumbo 안테나
Ku대역 하이 테크 OTM 위상배열 안테나

Alpha2 Jumbo 안테나

Ku대역 하이 테크 OTM 위상배열 안테나

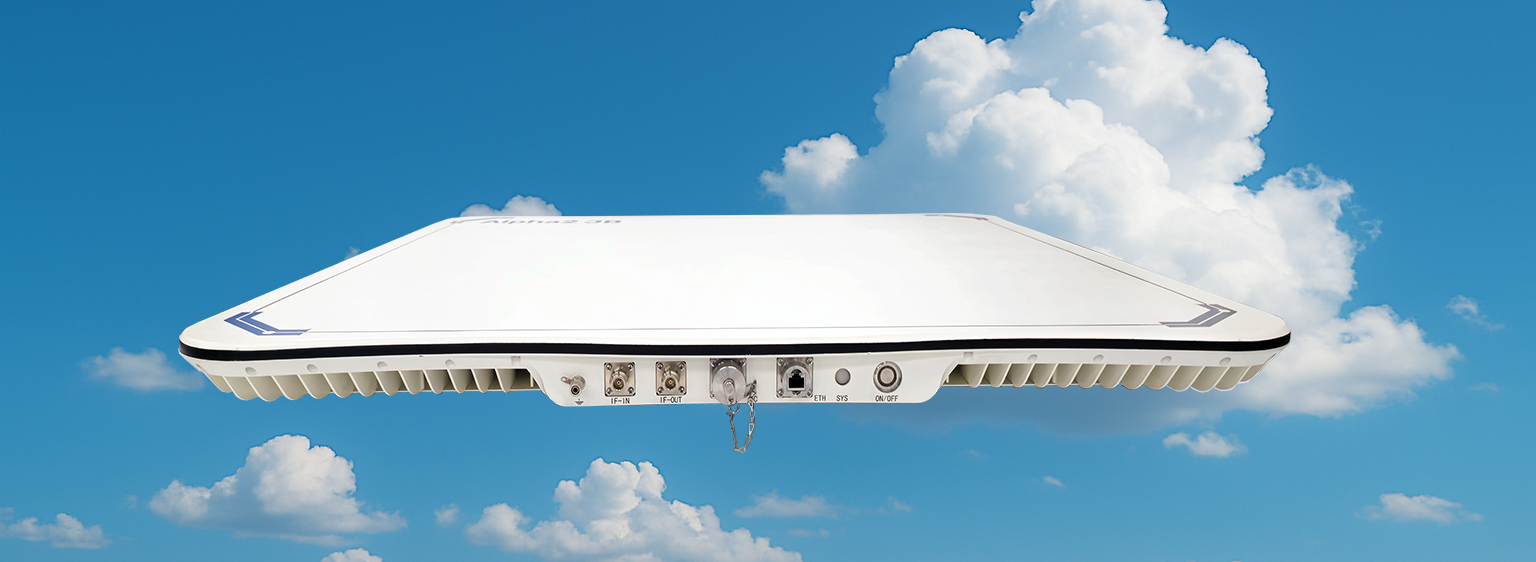

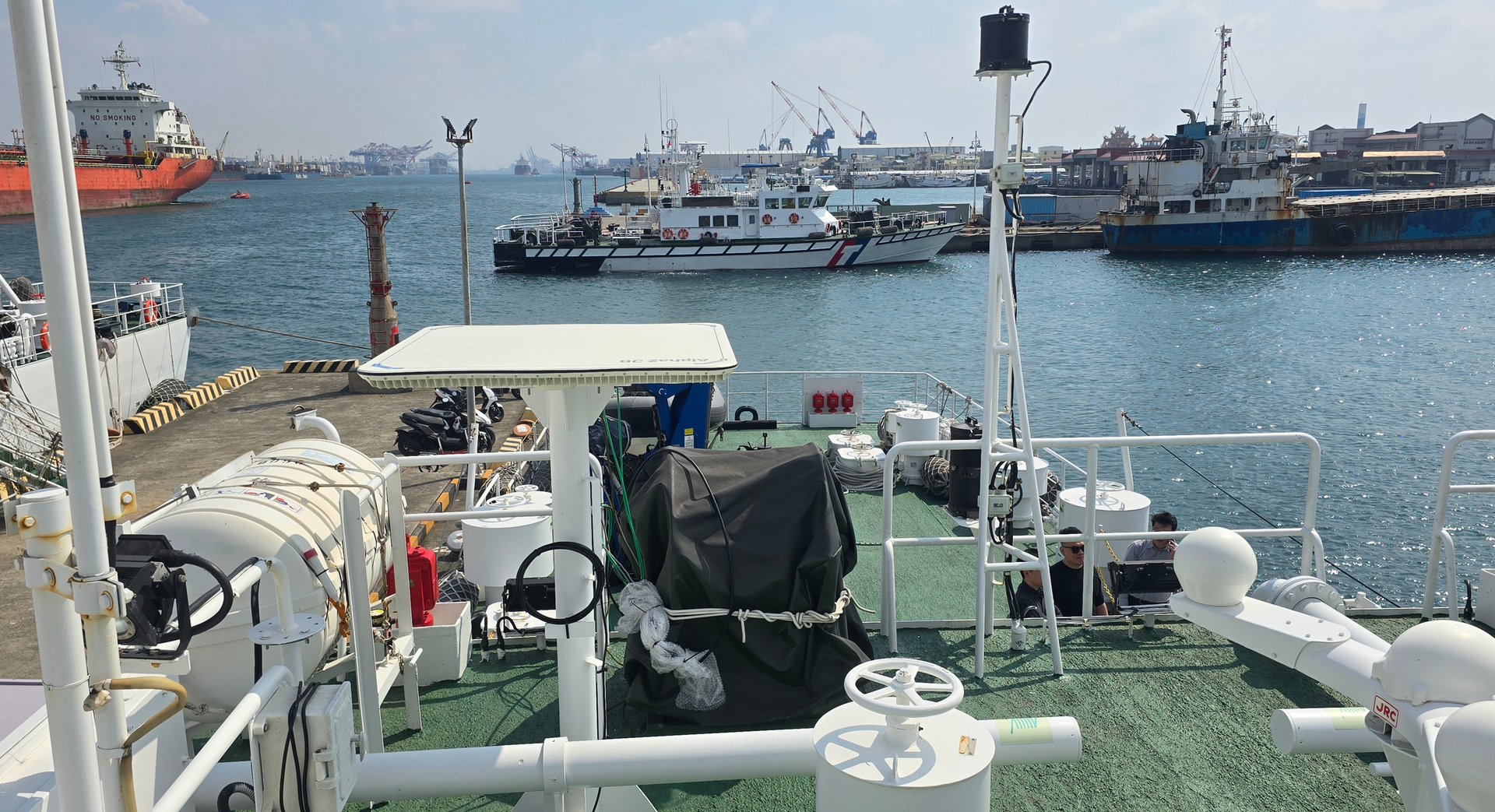

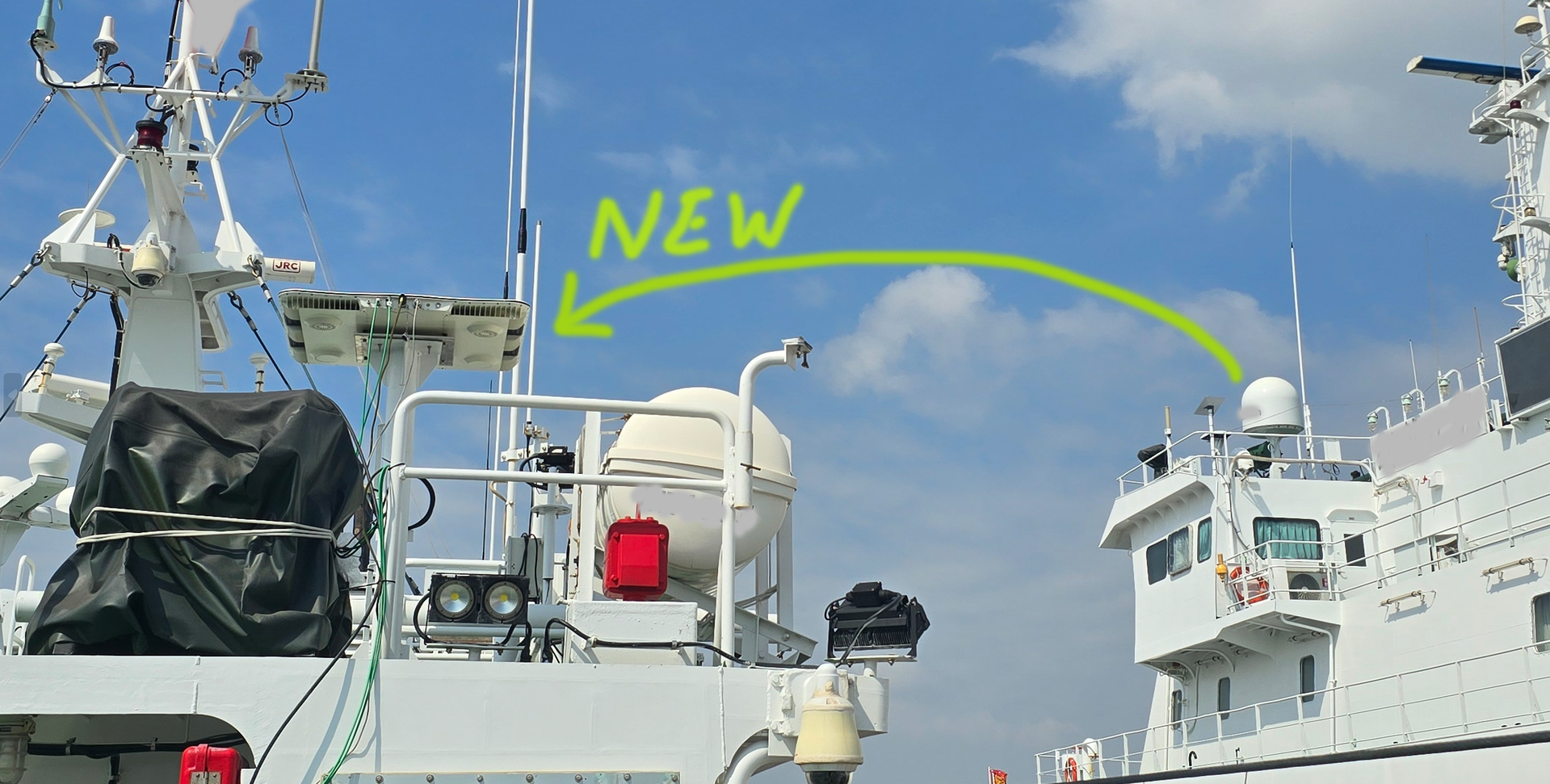

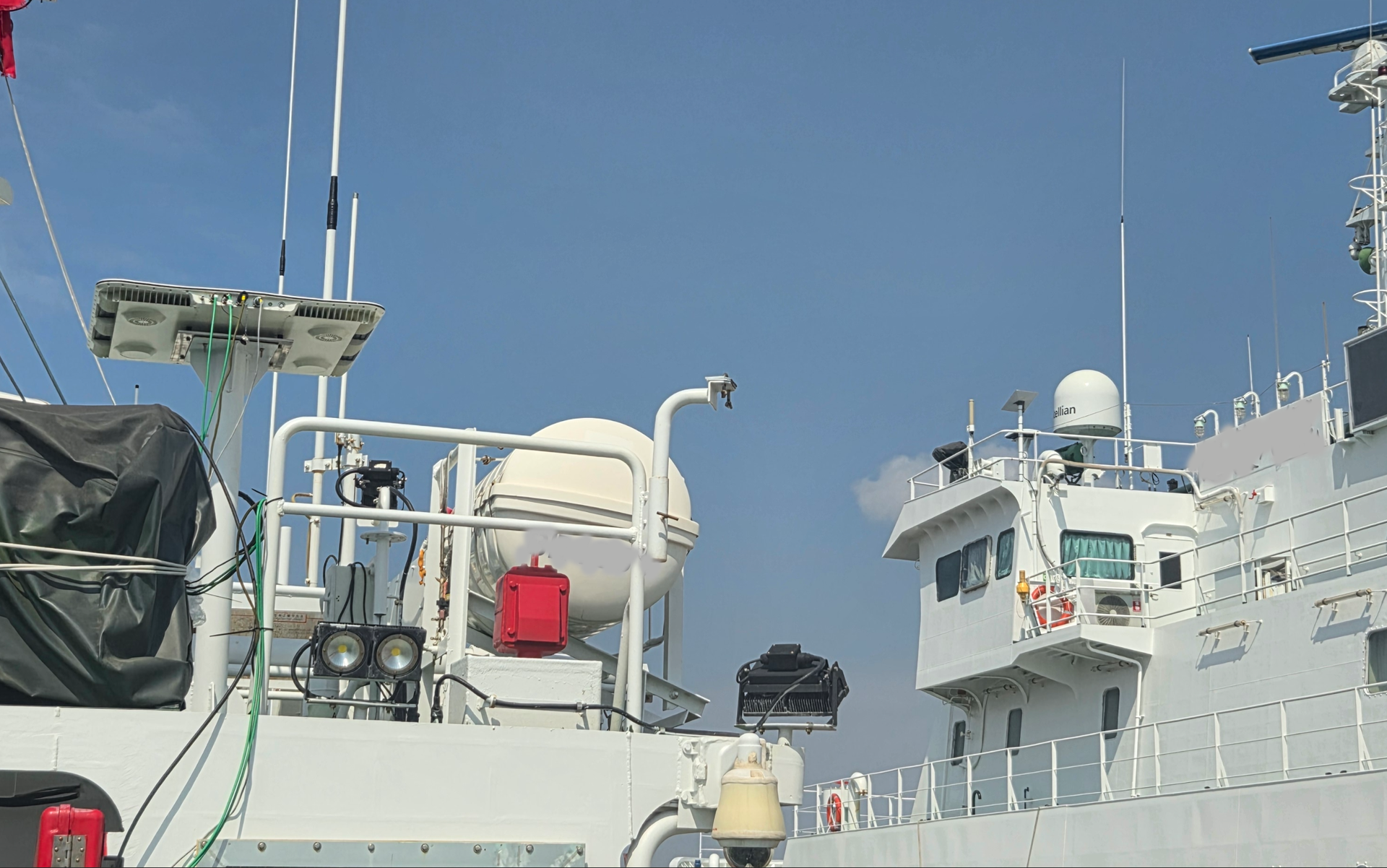

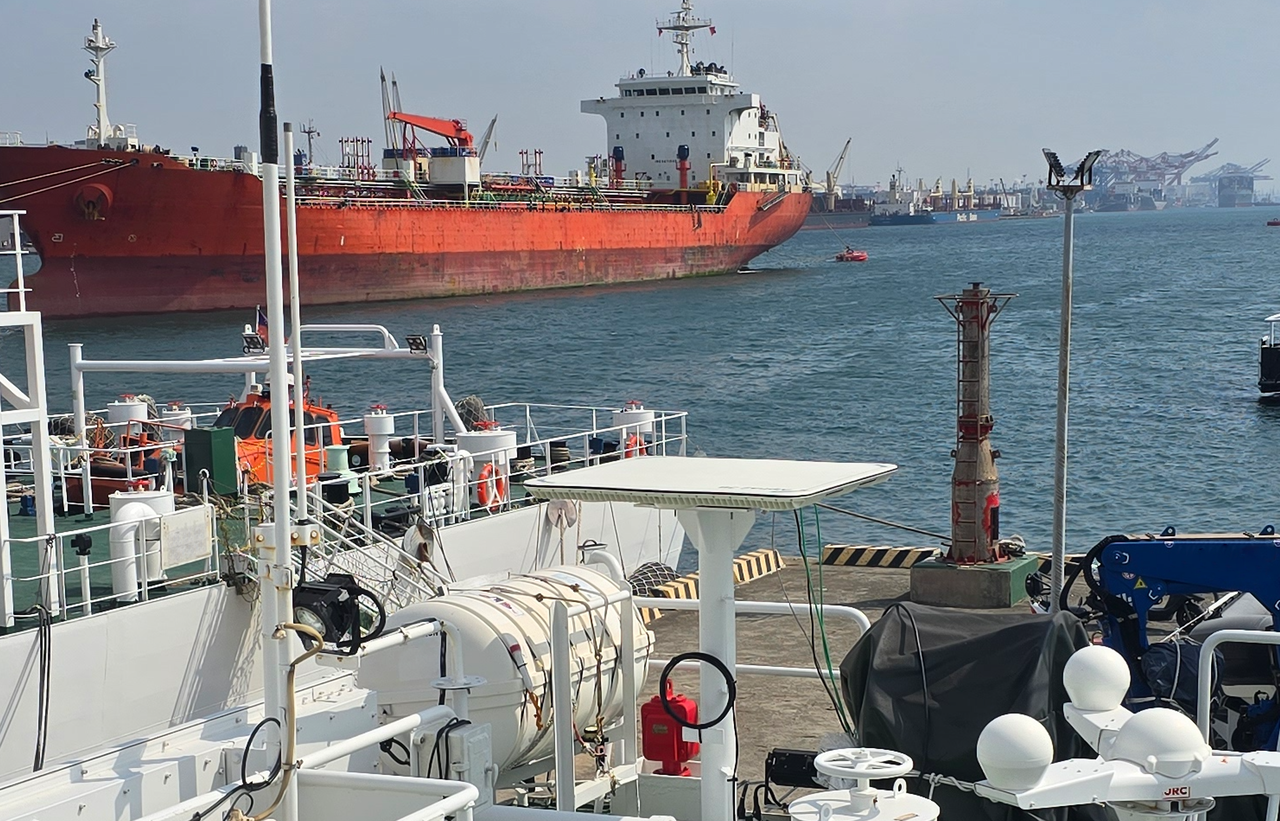

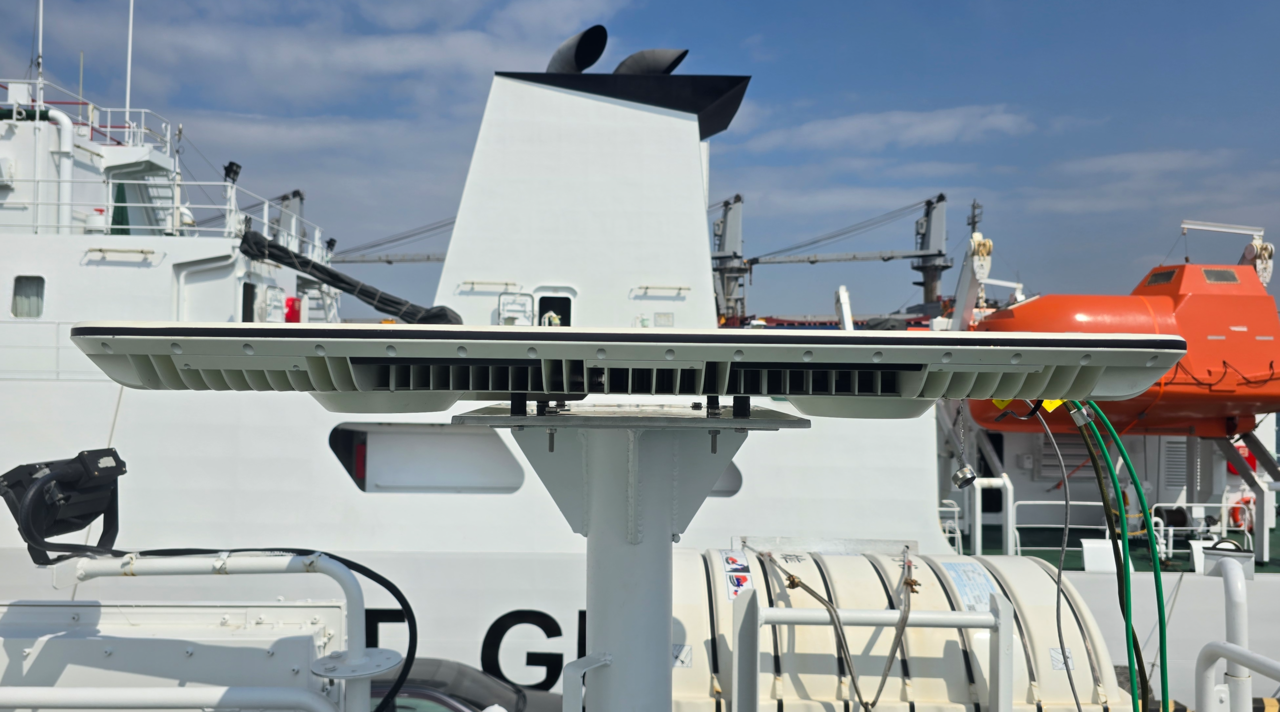

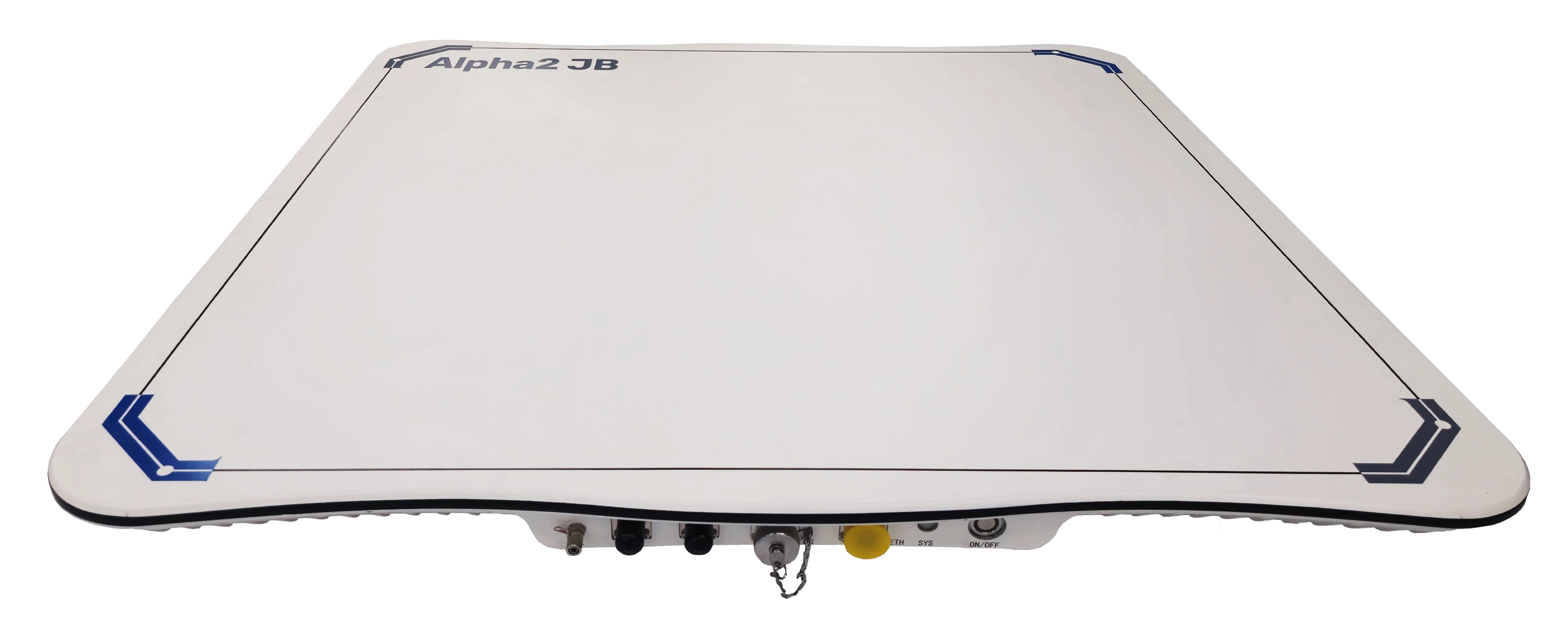

Alpha2 Jumbo ESA 안테나는 OTM기능의 향상된 수신 성능으로 GEO 위성에서 효과적으로 차량이나 선박에서 사용가능한 고효율 특성을 가지는 안테나입니다.

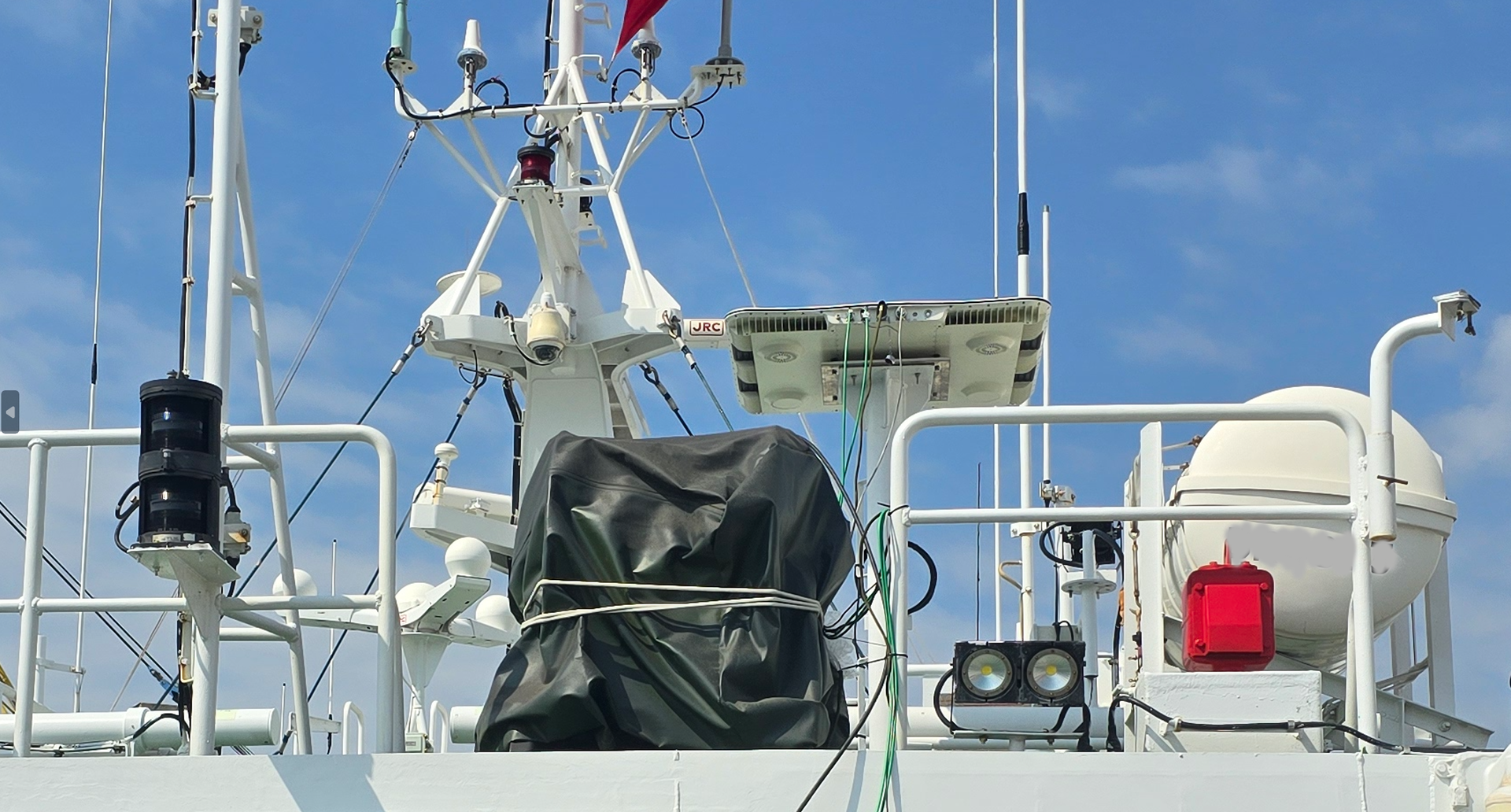

선박 안테나의 경우 송출 능력보다 수신 능력의 극대화가 매우 필요합니다.
Alpha2 Jumbo 안테나는 LEO뿐만아니라 GEO의 고정 위성에 적합한 전자식 빔조향 위성안테나 기능을 가지고 있습니다.

컴팩트 안테나로

이동 중 사용이 가능

Alpha2는 26Kg의 무게로 맨팩 형태의 고정형으로 사용 또는 OTM으로 가능하며, 컴팩트 안테나로 비상 통신망으로 이동 중 사용이 가능합니다.

낮은 높이 작은 크기의 안테나로 다양한 형태의 모양으로 변경이 가능한 안테나로 제공됩니다.


이동 중에도 통신할 수 있는

우수한 통신망 연결

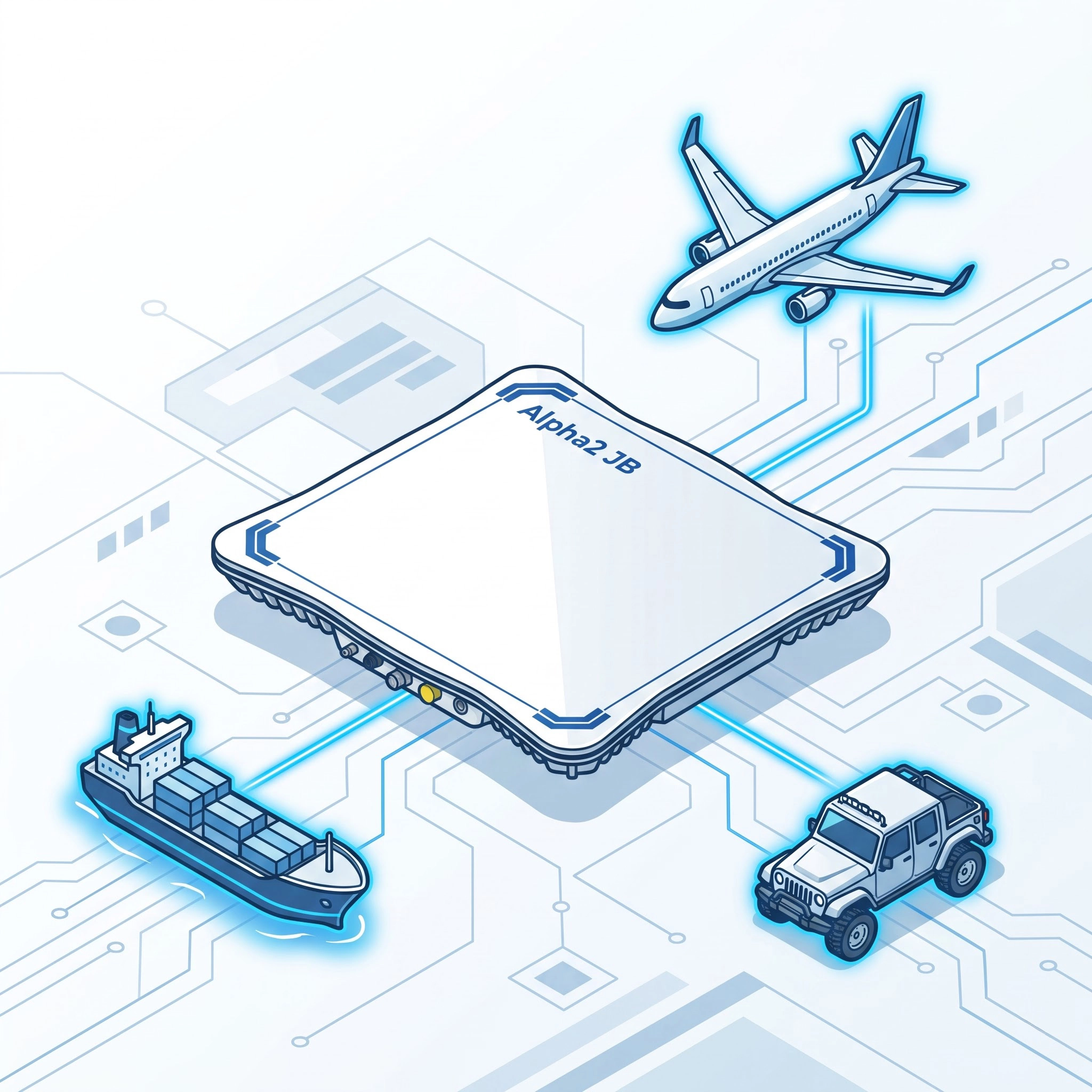

5G 통신망의 발전으로 고객은 언제 어디에서나 통신망 제공을 원하고 있습니다. OTM 기능은 차량이나 선박, 항공기에서 이동 중에서도 통신할 수 있는 우수한 통신망 연결을 자랑합니다.


기계적인 고장에서도

안전한 서비스 제공

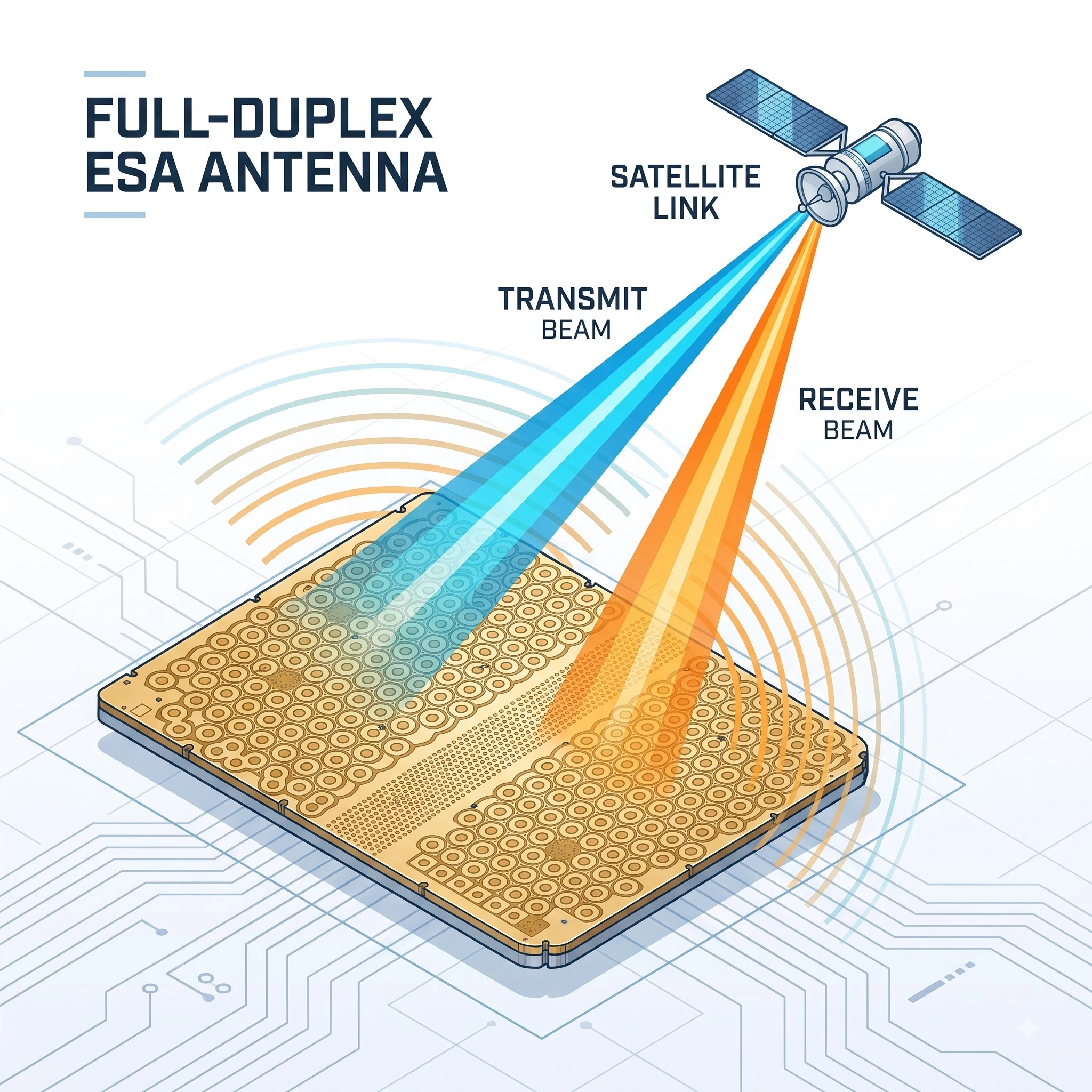

미래의 고객은 전자 빔 스캐닝을 통해 초당 100°이상의 빠른 위성연결과 더욱 안정적 통신을 지원해 드립니다. 기계 모터와 BUC 등의 기계적인 고장에서도 안전한 서비스 제공이 가능합니다.

Alpha2 Jumbo ESA 안테나는 OTM기능의 향상된 수신 성능으로 GEO 위성에서 효과적으로 차량이나 선박에서 사용가능한 고효율 특성을 가지는 안테나입니다.


선박 안테나의 경우 송출 능력보다 수신 능력의 극대화가 매우 필요합니다.
Alpha2 Jumbo 안테나는 LEO뿐만아니라 GEO의 고정 위성에 적합한 전자식 빔조향 위성안테나 기능을 가지고 있습니다.

컴팩트 안테나로

이동 중 사용이 가능


Alpha2는 26Kg의 무게로 맨팩 형태의 고정형으로 사용 또는 OTM으로 가능하며, 컴팩트 안테나로 비상 통신망으로 이동 중 사용이 가능합니다.

낮은 높이 작은 크기의 안테나로 다양한 형태의 모양으로 변경이 가능한 안테나로 제공됩니다.

이동 중에도 통신할 수 있는

우수한 통신망 연결


5G 통신망의 발전으로 고객은 언제 어디에서나 통신망 제공을 원하고 있습니다. OTM 기능은 차량이나 선박, 항공기에서 이동 중에서도 통신할 수 있는 우수한 통신망 연결을 자랑합니다.

기계적인 고장에서도

안전한 서비스 제공


미래의 고객은 전자 빔 스캐닝을 통해 초당 100°이상의 빠른 위성연결과 더욱 안정적 통신을 지원해 드립니다. 기계 모터와 BUC 등의 기계적인 고장에서도 안전한 서비스 제공이 가능합니다.

RELATED RESOURCES

RELATED PRODUCTS


VIDEOS

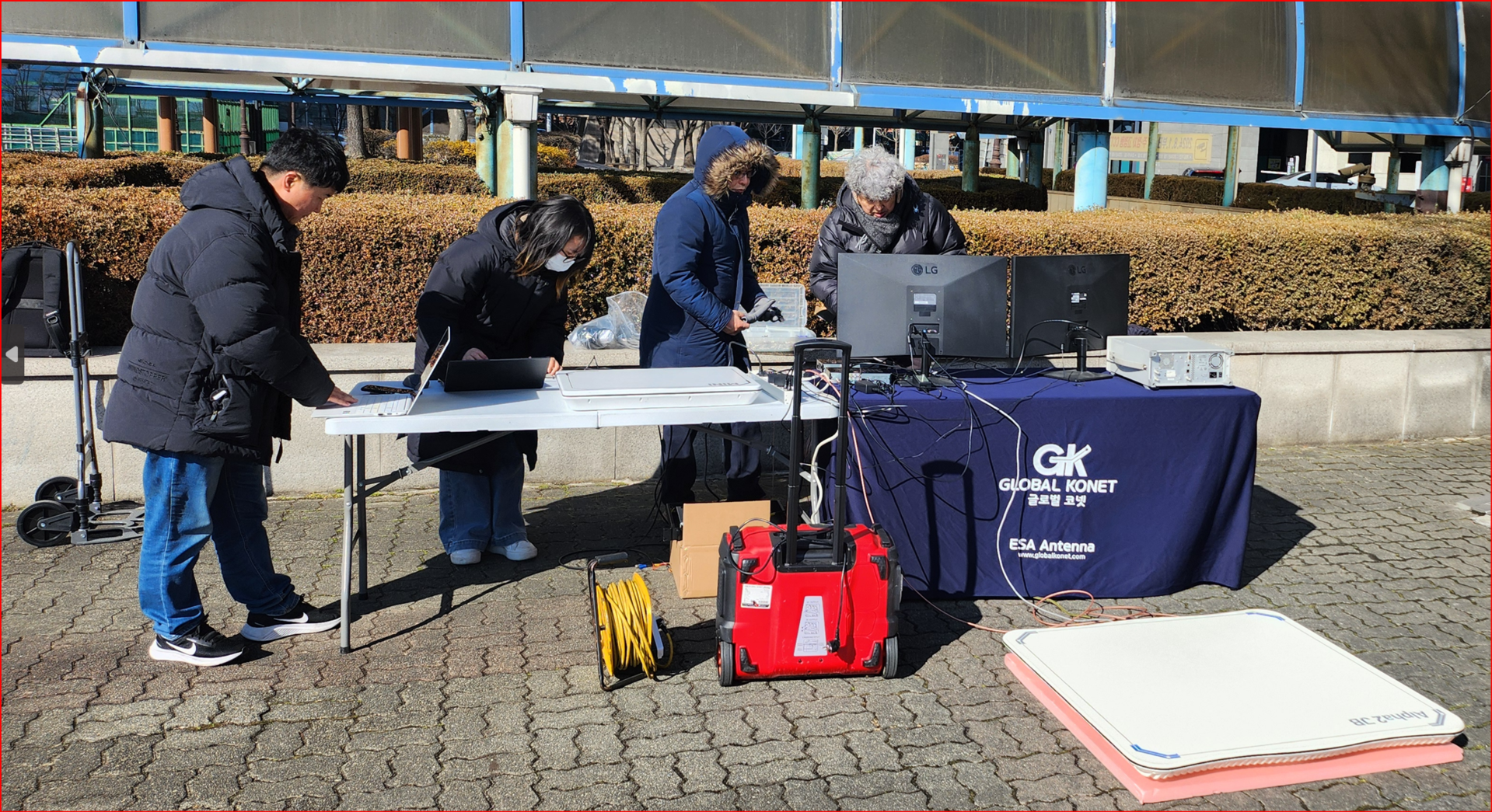

KONET ESA 안테나 주행 시험 영상

2023 미국 워싱턴 세틀라이트 쇼

2023 싱가포르 커뮤닉아시아

안테나 정보 Basic information

•  제품명 : Alpha2 Jumbo (GU440)

•  주파수 대역 : Extend Ku Band

•  작동 범위 : TX: 13.70 ~ 14.50GHz

                       RX: 10.70 ~ 12.75GHz

성능 정보 Basic performance

•  EIRP (typical) : Linear Pol:≥49dBW@0º@14.1GHz

                              Circular Pol:≥47dBW@0º@14.1GHz

•  G/T (typical) : ≥12.1dB/K@0º@11.7GHz@80K

•  Vehicle : Open AMIP Support

•  Marine : Open AMIP Support

빔 추적 능력 Scanning information

•  스캐닝 범위 : Azimuth : 0° ~ 360° , Elevation 30° ~ 90°

•  Polarization : Linear H/V or LHCP/RHCP Pol

•  Cross Polarization : ≤30dB

•  편파 전환 속도 : <0.5 ms

•  빔 스위칭 타임 : ≤0.3 ms

작동 능력 Operating performance

•  Initial dynamic satellite acquisition :  ≤3 분

•  Rated Voltage : 28V(19V ~ 32V)

•  무게 : ≤30kg
•  사이즈 : 1450mm x 600mm x 70mm

•  작동 온도 : -40℃ ~ +60℃

RELATED RESOURCES

RELATED

PRODUCTS


VIDEO

KONET Mpack2

KONET Mpack2


관련 솔루션

안테나 정보 (Basic information)

성능 정보 (Basic performance)

•  제품명 : Alpha2 Jumbo (GU440)

•  주파수 대역 : Extend Ku Band

•  작동 범위 : TX: 13.70 ~ 14.50GHz

                      RX: 10.70 ~ 12.75GHz

•  EIRP (typical) : ≥49dBW @0º@14.1GHz

•  G/T(typical) : ≥15dB/K @0º@11.7GHz@80K

•  Vehicle  : Open AMIP Support

•  Marine  : Open AMIP Support

빔 추적 능력 (Scanning Information)

작동 능력 (Operating performance)

•  스캐닝 범위 : Azimuth : 0° ~ 360° , Elevation 20° ~ 90°

•  Polarization : Linear H/V or LHCP/RHCP Pol

•  Cross Polarization : ≤30dB

•  편파 전환 속도 : < 0.5 ms

•  빔 스위칭 타임 : ≤0.3 ms

•  Initial dynamic satellite acquisition : ≤3 분

•  Rated Voltage : 28V(19V ~ 32V)

•  무게 : ≤30kg

•  사이즈 : 1450mm x 600mm x 70mm

•  작동 온도 : -40℃ ~ +60℃
