Alpha2 ESA 안테나
Alpha2 ESA 안테나

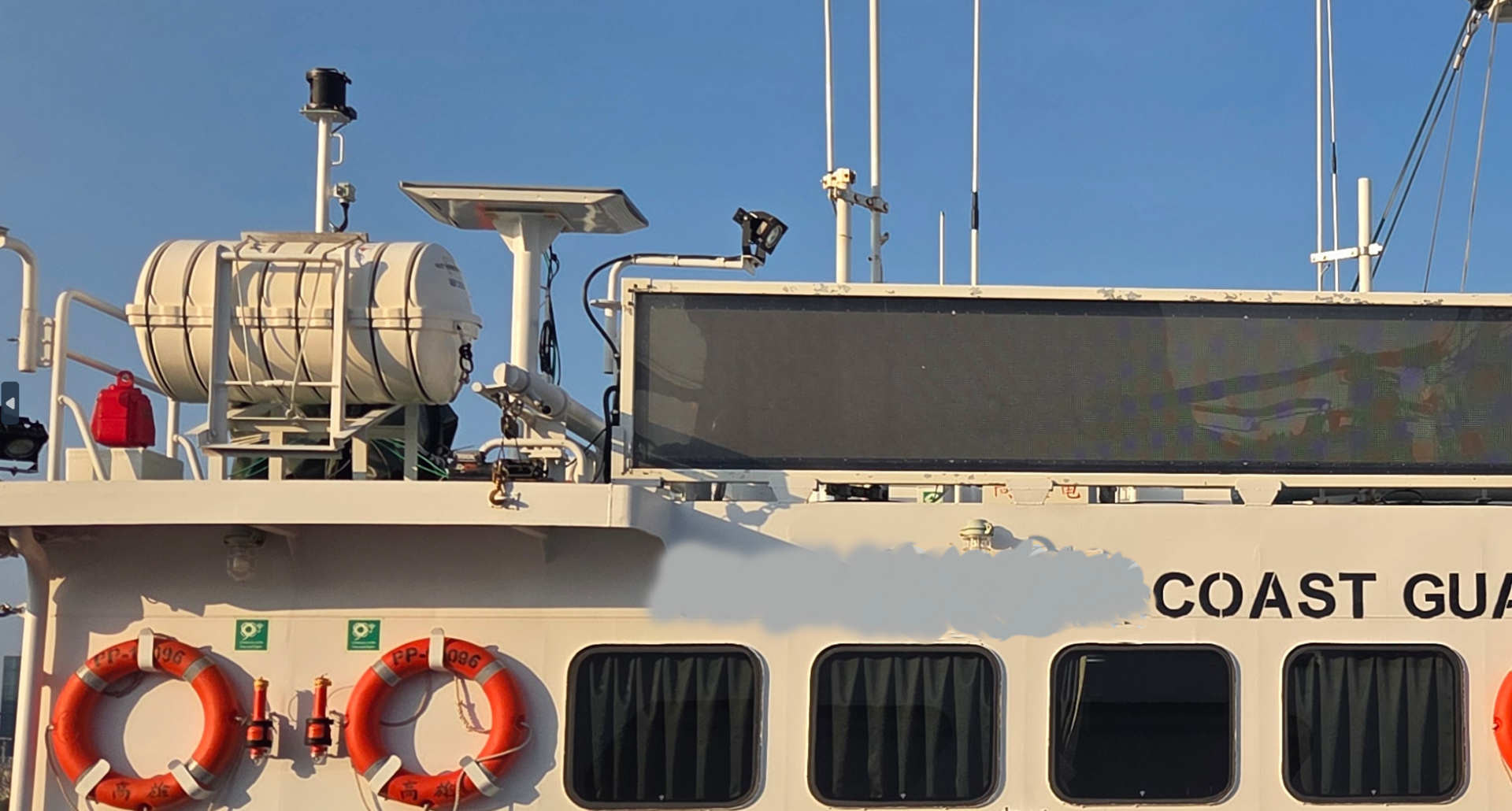

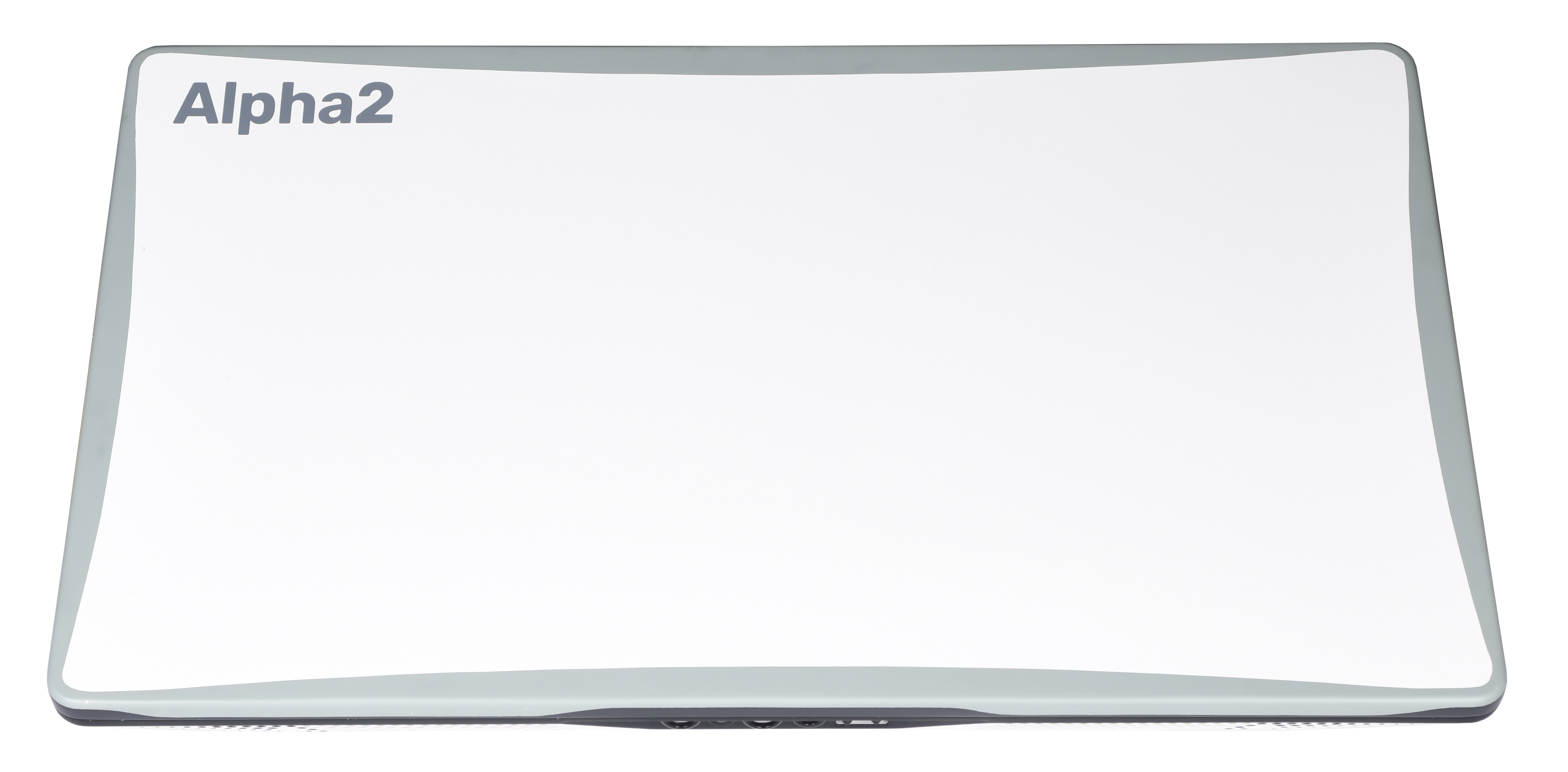

Konet Alpha2 ESA 안테나


Konet Alpha2 ESA 안테나는 컴팩트하면서도 안정적 서비스가 가능한 저렴한 안테나입니다.

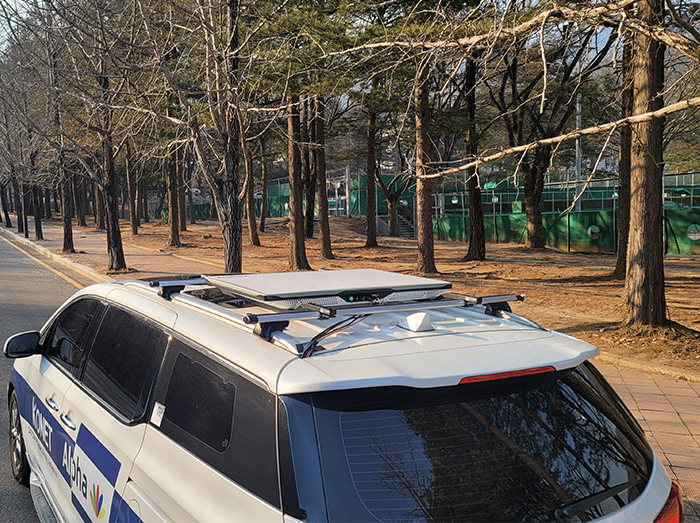

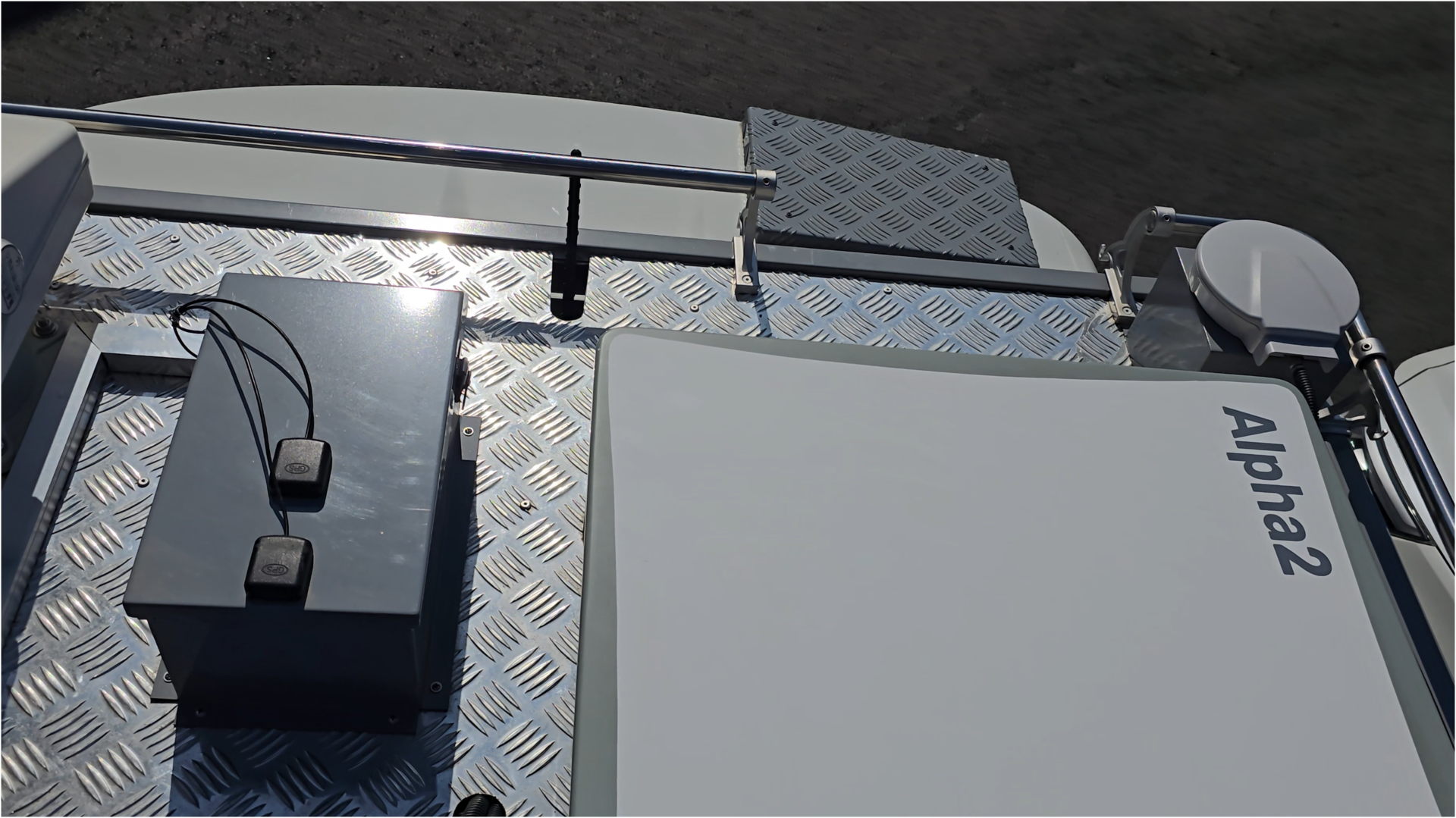

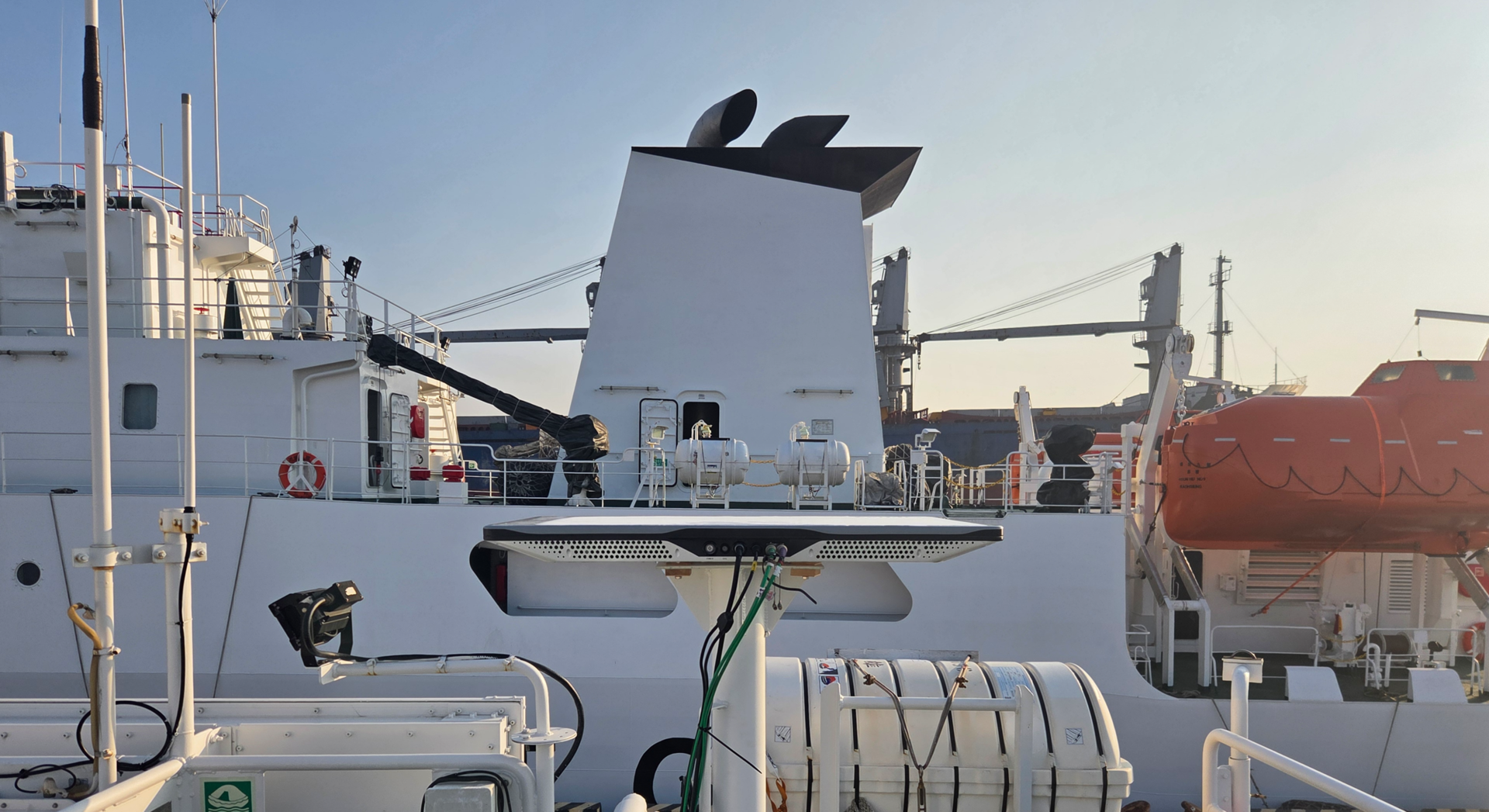

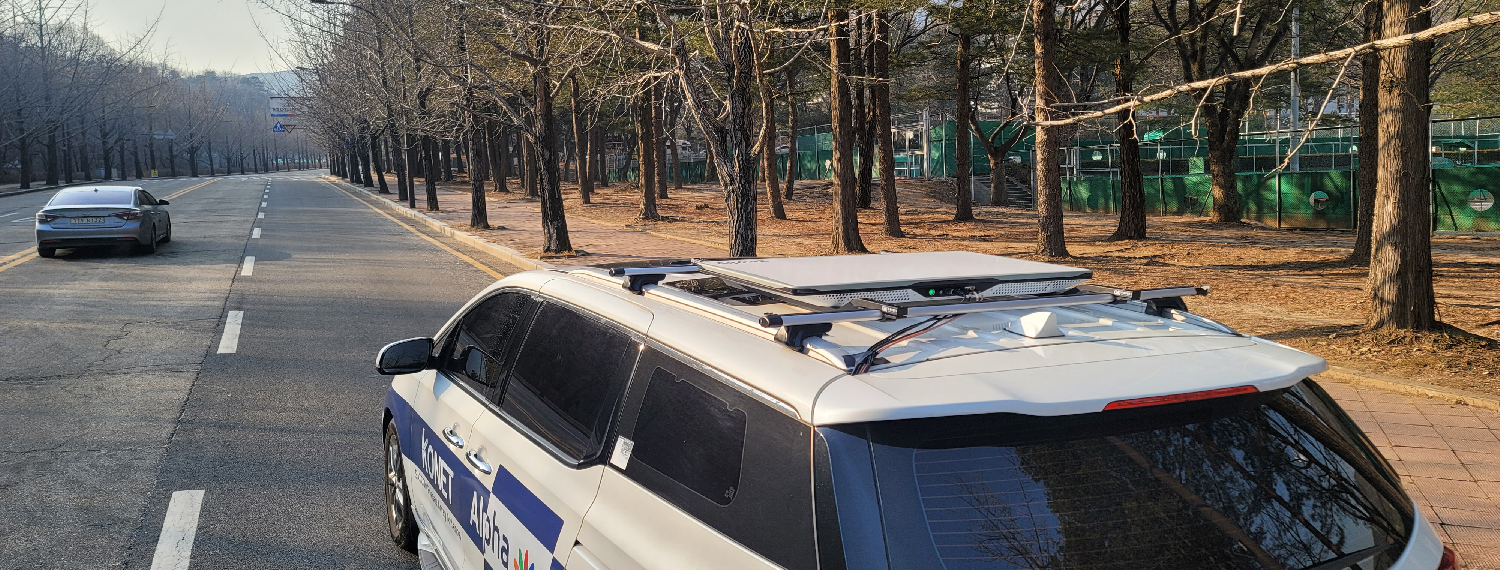

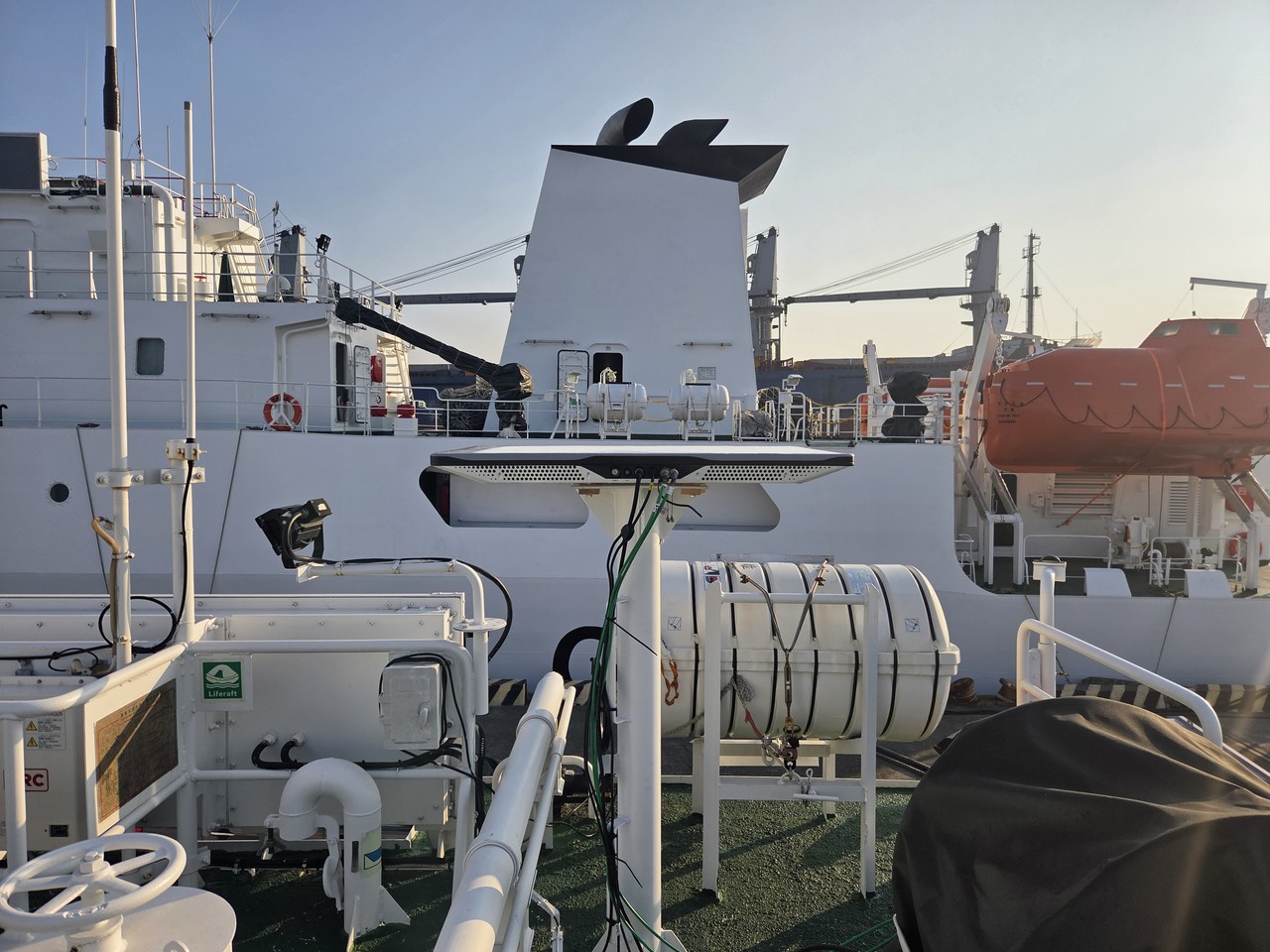

Alpha2 ESA 안테나 특징은 정지위성(GEO)에서 사용 가능한 EIRP 47 dBW와 G/T 12.1 dB/K 성능을 제공하고 있습니다. 이동중 OTM 서비스가 가능하다는 것을 증명으며, 이는 SUV 차량이나 선박에 장착하여 사용하고 있습니다.

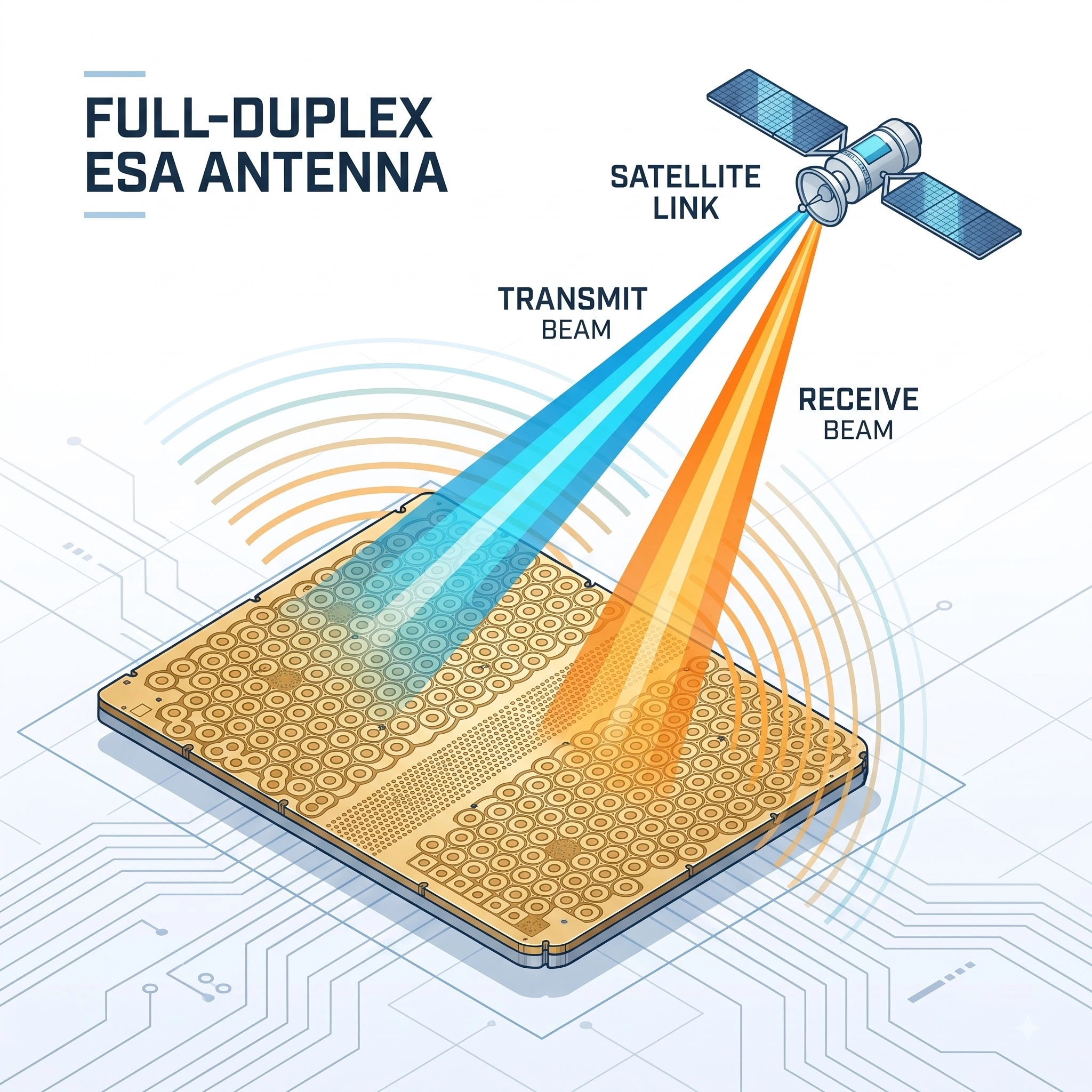

전이중(Full-Duplex) ESA Antenna

송신과 수신을 동시에 수행

Alpha2 ESA 안테나는 전이중 방식을 사용하여 송신과 수신을 동시에 수행할 수 있어, 데이터 전송률을 최대화합니다. 이를 통해 데이터 전송과 수신 사이의 지연을 없애고, 양방향 통신에서의 대역폭 사용 효율성을 높입니다.

동시 송수신 기능을 통해 더 많은 데이터를 빠르게 처리할 수 있습니다. 이는 특히 고속 인터넷, 실시간 스트리밍, 고해상도 영상 전송 등 대용량 데이터 통신이 필요한 경우에 매우 유리합니다.

전이중 ESA 안테나는 차세대 통신 기술(예: 5G 및 6G)과의 높은 호환성을 가지고 있습니다. 이러한 기술들은 고속 데이터 전송과 낮은 지연을 요구하므로, 전이중 방식은 필수적입니다.

빠른 빔 전환 속도를 제공하는

우수한 Alpha2 OTM 안테나 성능


우수한 POL 전환 속도 : < 0.5 ms

위성 스위칭 타임 : ≤ 0.3초

빠른 빔 전환 속도는 위성이 빠르게 움직이는 저궤도 위성 사용자나 기지국에서 실시간으로 추적하고 안정적으로 통신할 수 있게 합니다. 이는 특히 이동 중인 항공기, 선박, 차량과의 통신에 유리합니다.

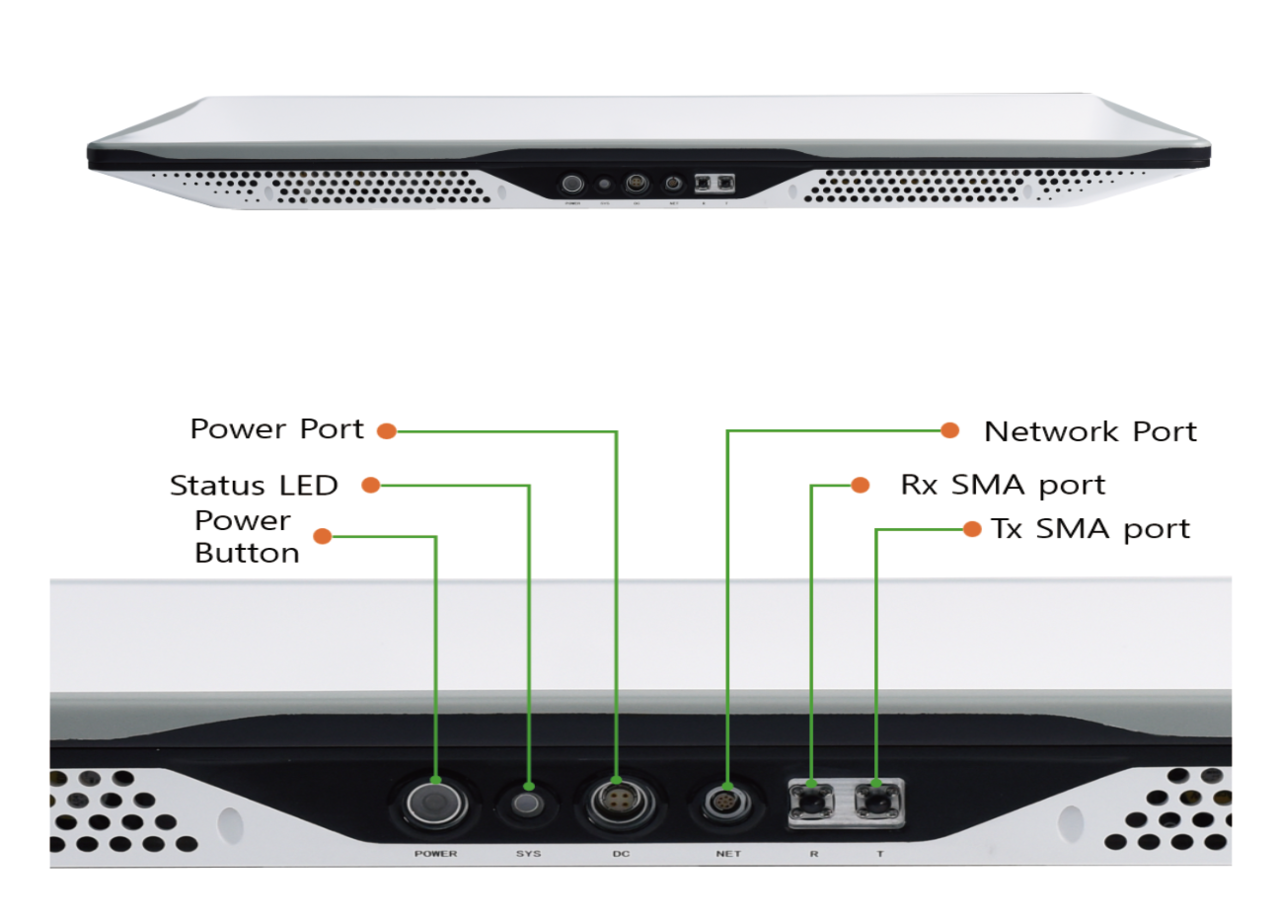

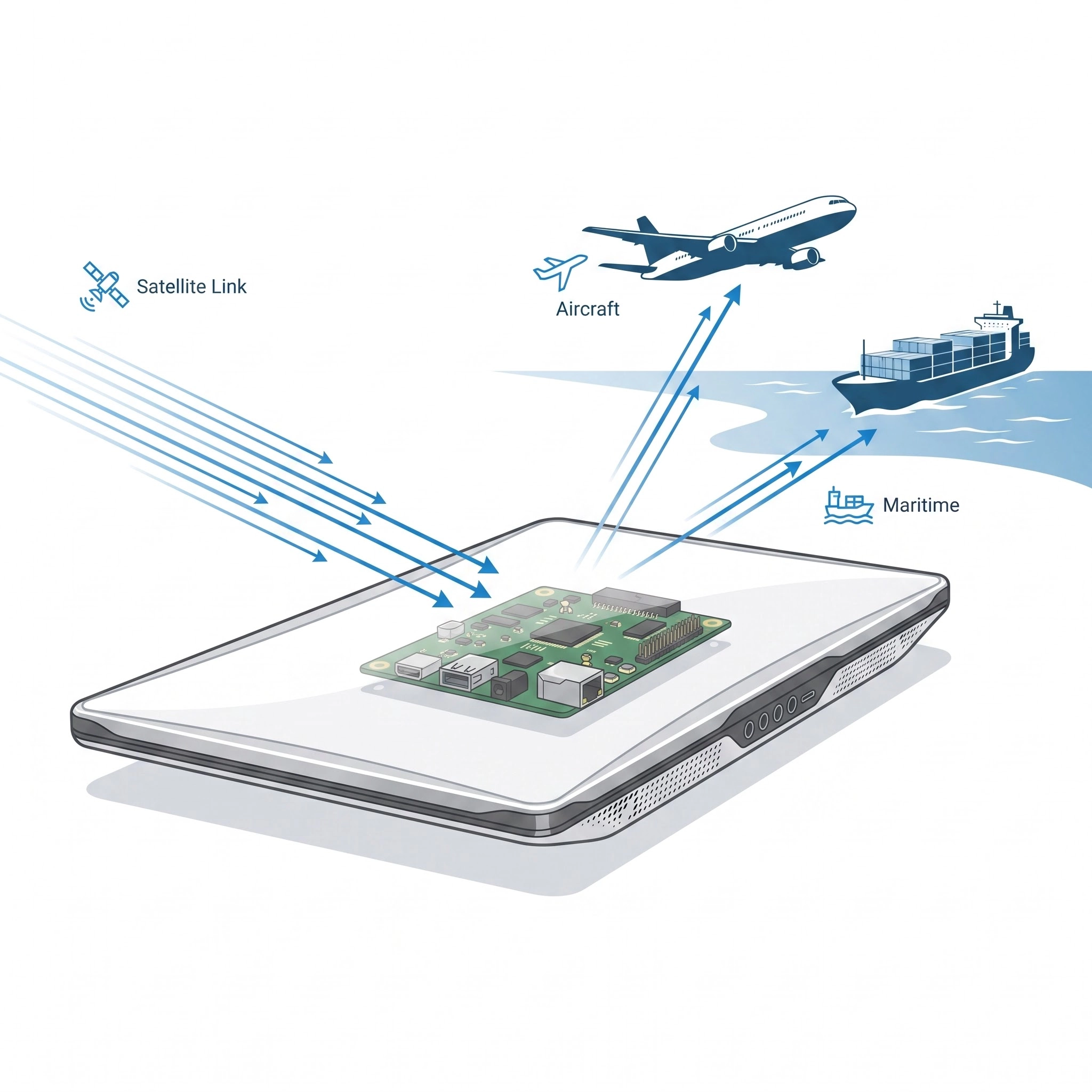

빌트인 모뎀 보드와 GPS 외부 포트 제공

GK ESA 안테나는 고객에 맞춤형 제작을 지원합니다.

필요에 따라 모뎀을 내장가능하며 IQ200, Gilat, UHP, THISS 모뎀을 내장 지원합니다. 또한 외부 GPS를 사용할 경우 외부에 GPS 포트를 별도로 제공할 수 있습니다.

정기위성에서 높은 서비스 특성을 제공함

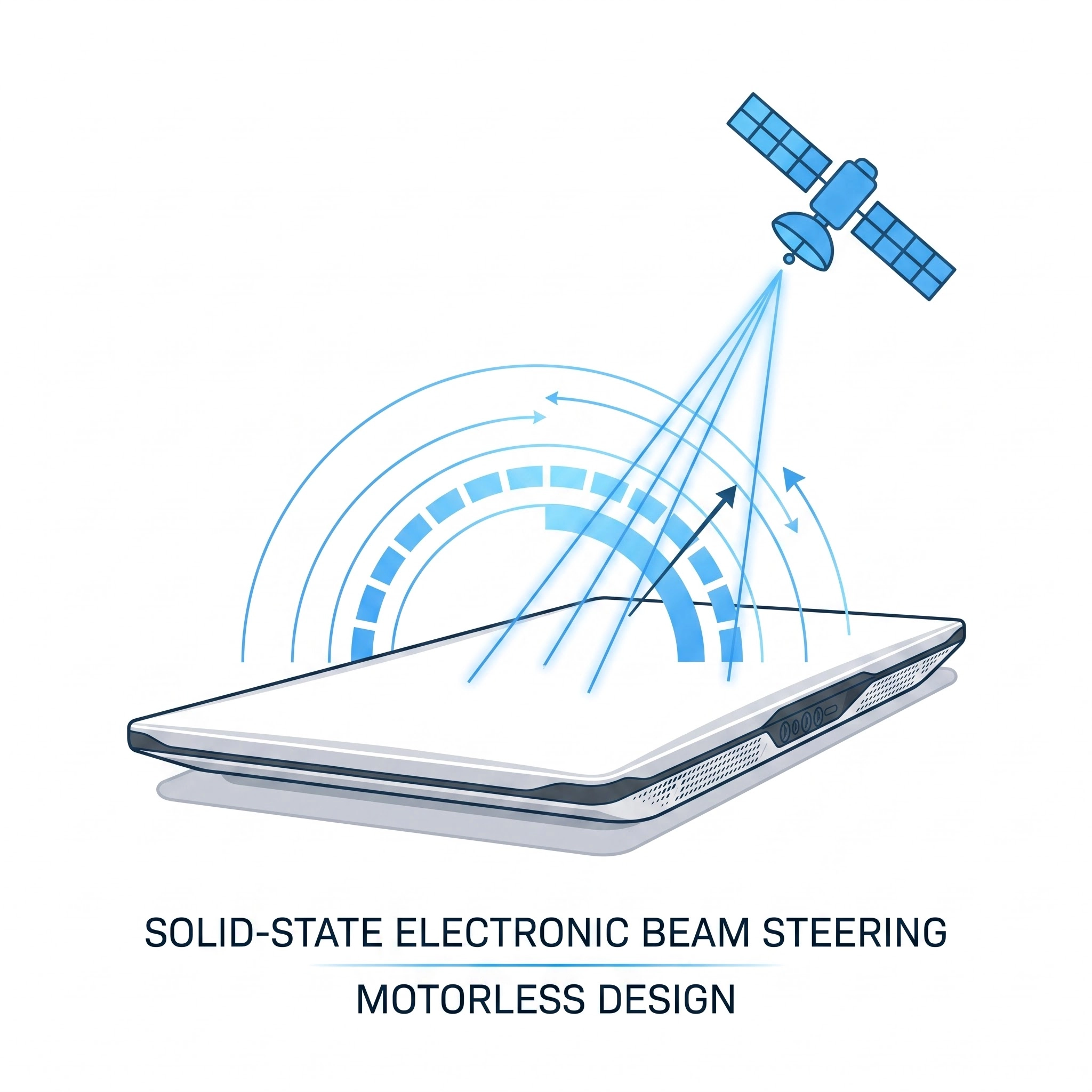

기계식 모터가 없는 ESA 안테나는 움직이는 부품이 없어 마모, 고장, 유지보수 등의 기계적 문제를 피할 수 있습니다. 이로 인해 안테나의 신뢰성과 수명이 크게 향상됩니다.

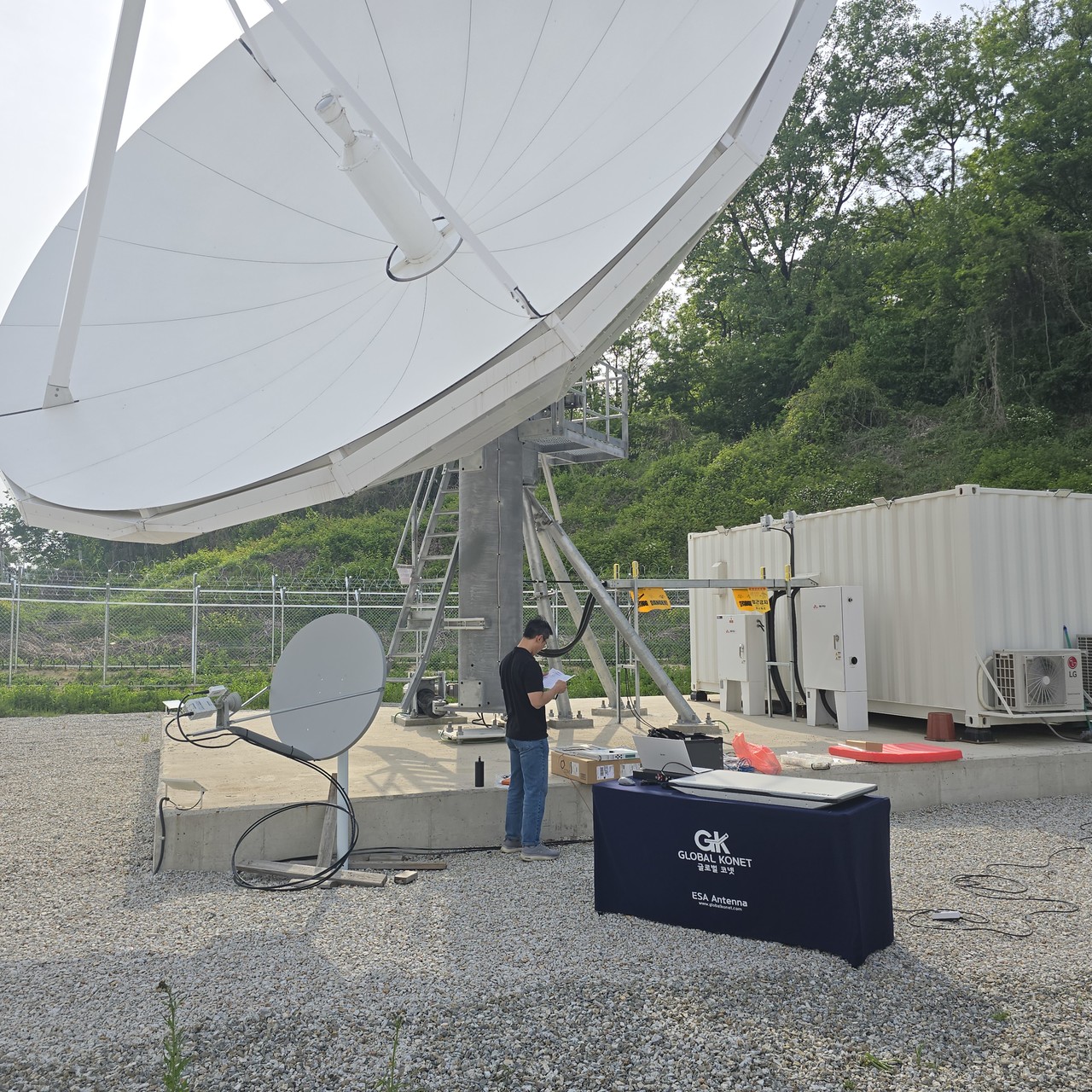

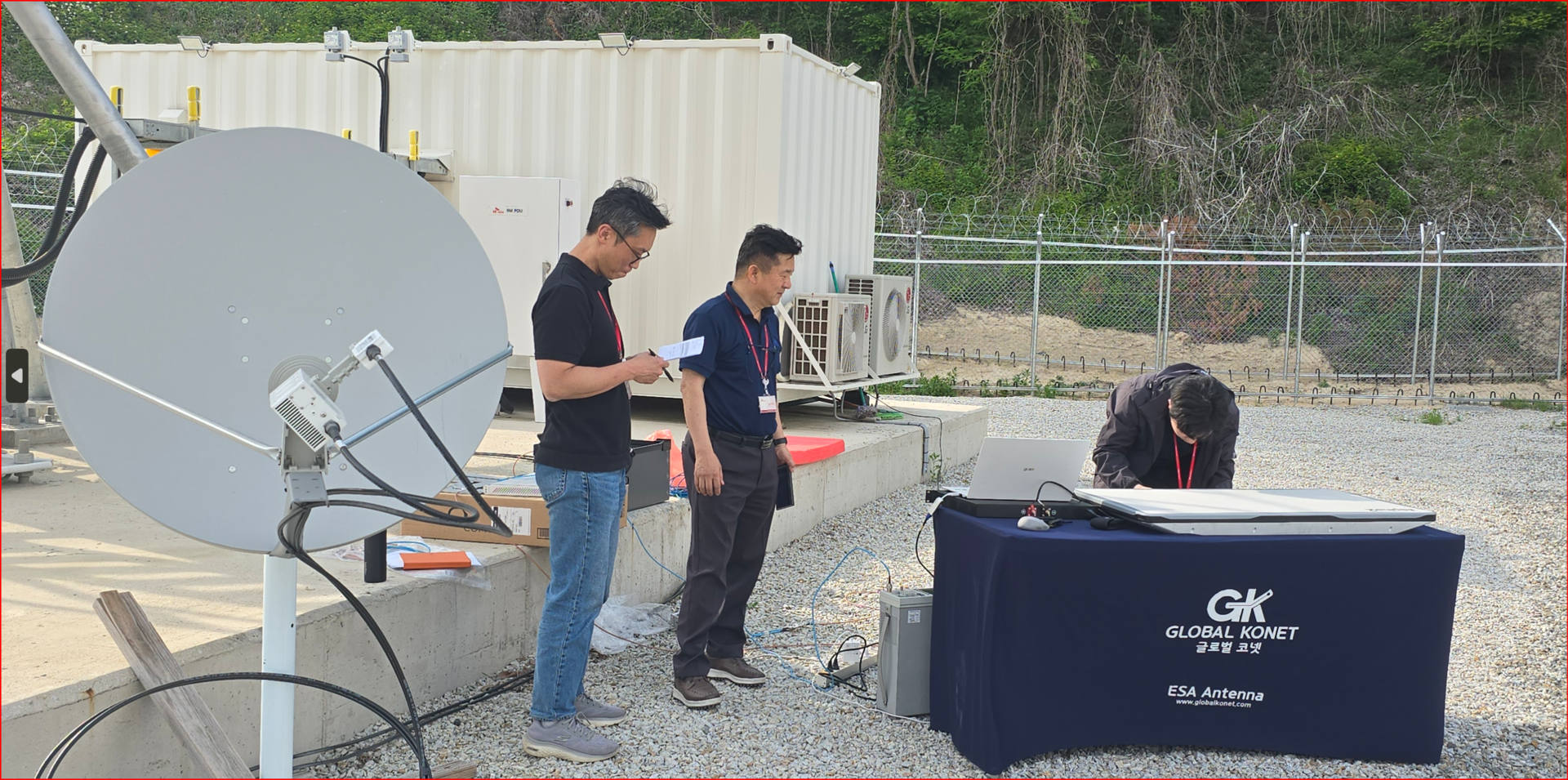

이미, 중동, 동남아에서 POC를 하였으며, TX 4 Mbps, RX 40 Mbps 성능을 제공할 수 있습니다.

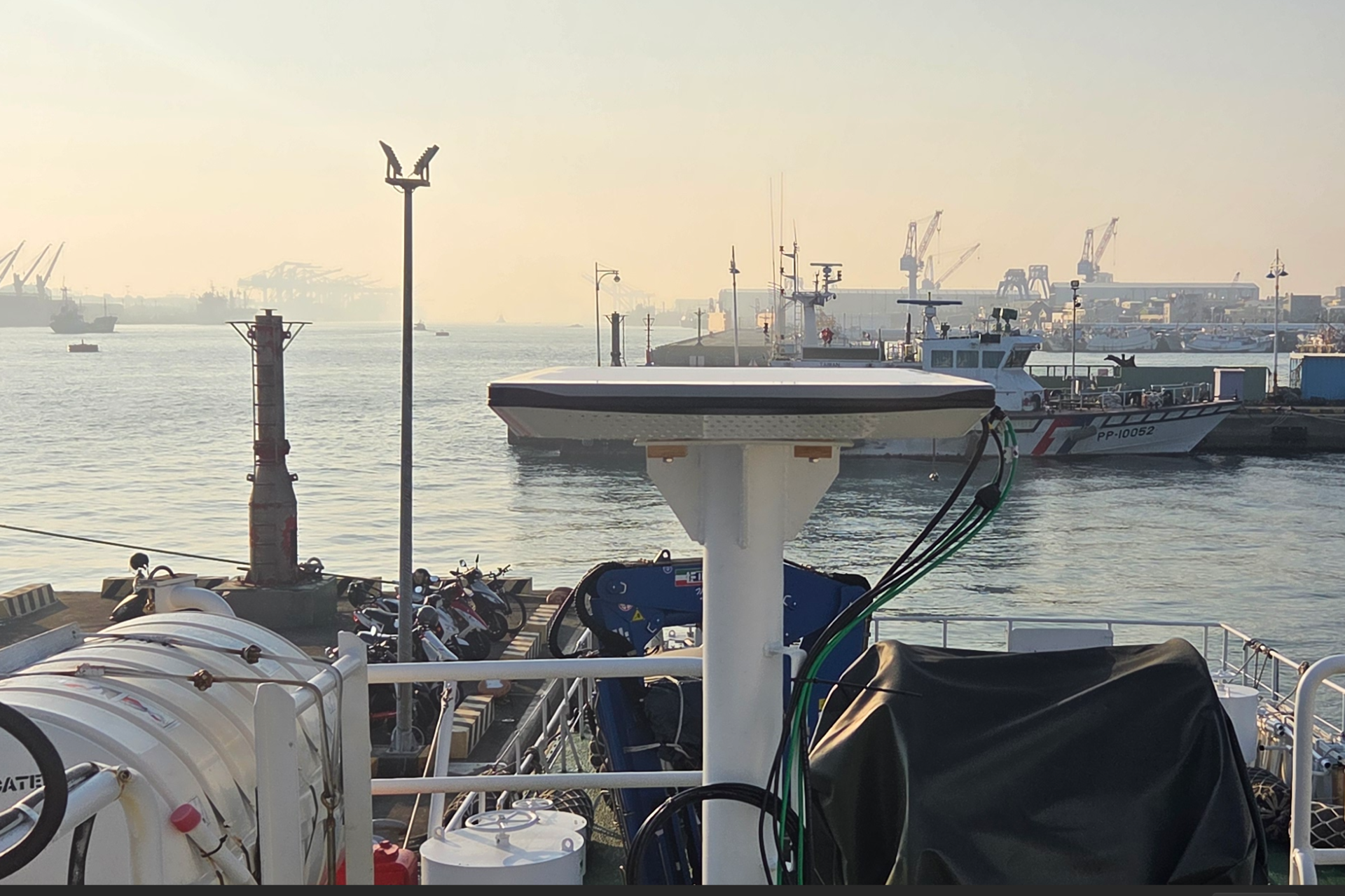

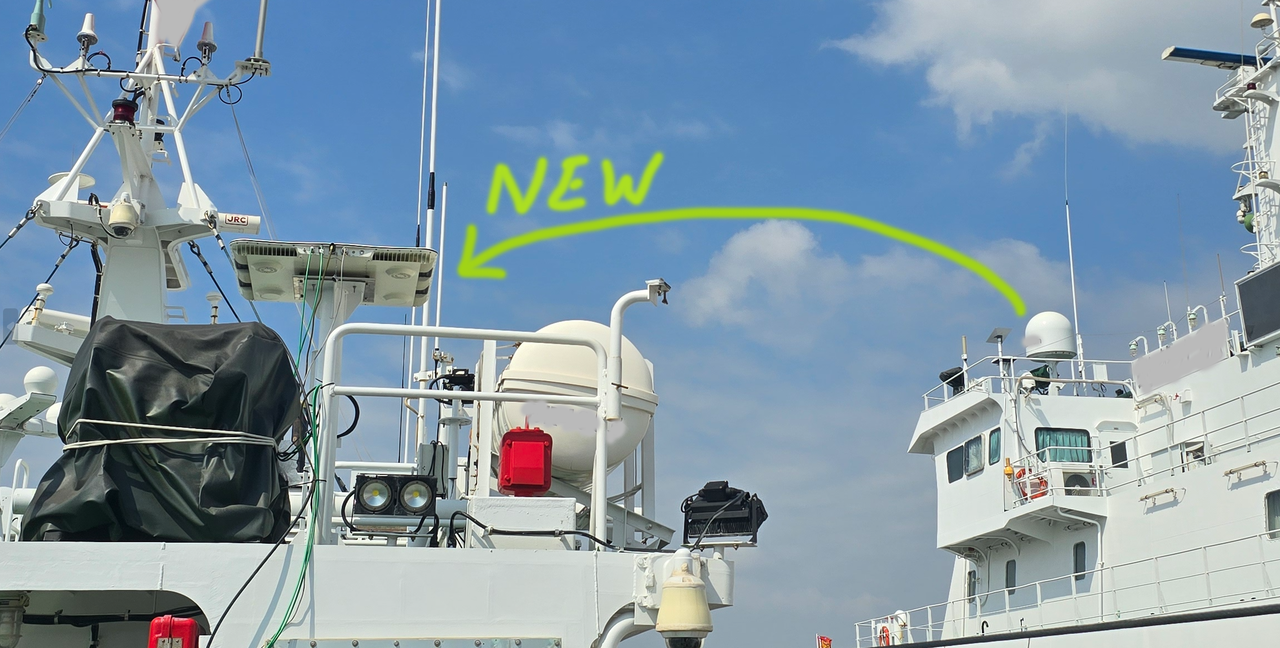

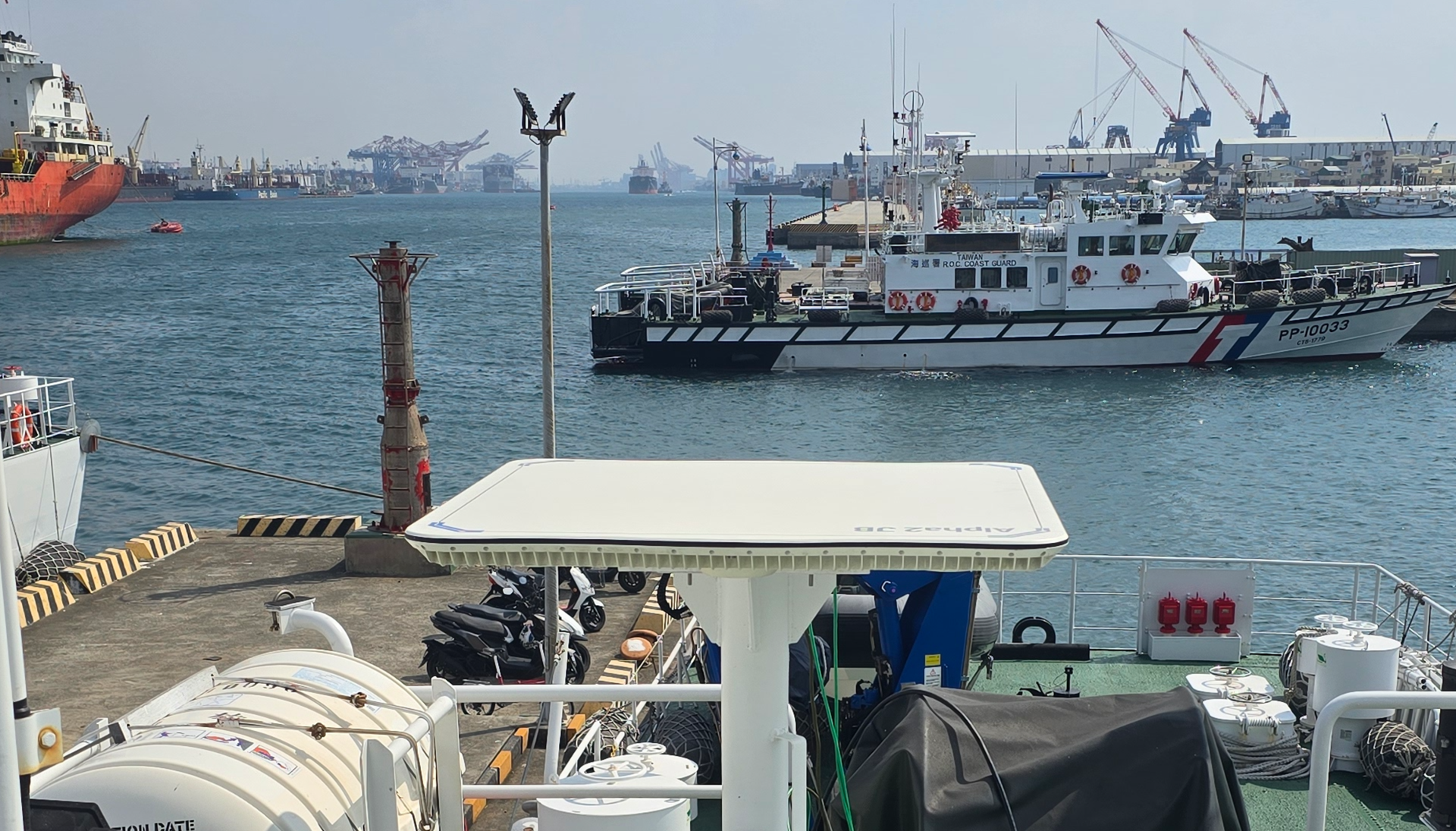

이동중 서비스 OTM 기능을 안정적으로 제공합니다.

Alpha2 ESA 안테나는 컴팩트하면서도 안정적 서비스가 가능한 저렴한 안테나입니다.


Alpha2 ESA 안테나 특징은 정지위성(GEO)에서 사용 가능한 EIRP 49 dBW와 G/T 12 dB/K 성능을 제공하고 있습니다. 이동중 OTM 서비스가 가능하다는 것을 증명하였으며, 이는 SUV 차량이나 선박에 장착하여 사용하고 있습니다.

전이중(Full-Duplex) ESA Antenna

송신과 수신을 동시에 수행


Alpha2 ESA 안테나는 전이중 방식을 사용하여 송신과 수신을 동시에 수행할 수 있어, 데이터 전송률을 최대화합니다. 이를 통해 데이터 전송과 수신 사이의 지연을 없애고, 양방향 통신에서의 대역폭 사용 효율성을 높입니다.

동시 송수신 기능을 통해 더 많은 데이터를 빠르게 처리할 수 있습니다. 이는 특히 고속 인터넷, 실시간 스트리밍, 고해상도 영상 전송 등 대용량 데이터 통신이 필요한 경우에 매우 유리합니다.

전이중 ESA 안테나는 차세대 통신 기술(예: 5G 및 6G)과의 높은 호환성을 가지고 있습니다. 이러한 기술들은 고속 데이터 전송과 낮은 지연을 요구하므로, 전이중 방식은 필수적입니다.


빠른 빔 전환 속도를 제공하는

우수한 Alpha2 OTM 안테나 성능


빠른 빔 전환 속도는 위성이 빠르게 움직이는 저궤도 위성 사용자나 기지국에서 실시간으로 추적하고 안정적으로 통신할 수 있게 합니다. 이는 특히 이동 중인 항공기, 선박, 차량과의 통신에 유리합니다.


빌트인 모뎀 보드와 GPS 외부 포트 제공

GK ESA 안테나는 고객에 맞춤형 제작을 지원합니다.

필요에 따라 모뎀을 내장가능하며 IQ200, Gilat, UHP, THISS 모뎀을 내장 지원합니다. 또한 외부 GPS를 사용할 경우 외부에 GPS 포트를 별도로 제공할 수 있습니다.

정지위성에서 높은 서비스 특성을 제공함


기계식 모터가 없는 ESA 안테나는 움직이는 부품이 없어 마모, 고장, 유지보수 등의 기계적 문제를 피할 수 있습니다. 이로 인해 안테나의 신뢰성과 수명이 크게 향상됩니다.

이미, 중동, 동남아에서 POC를 하였으며, TX 4 Mbps, RX 40 Mbps 성능을 제공할 수 있습니다.

이동중 서비스 OTM 기능을 안정적으로 제공합니다.

RELATED RESOURCES

KONET PRODUCTS

VIDEOS

MiNi ESA 안테나 현장 테스트

동영상 재생

드론용 ESA 안테나 시뮬레이션 테스트

동영상 재생

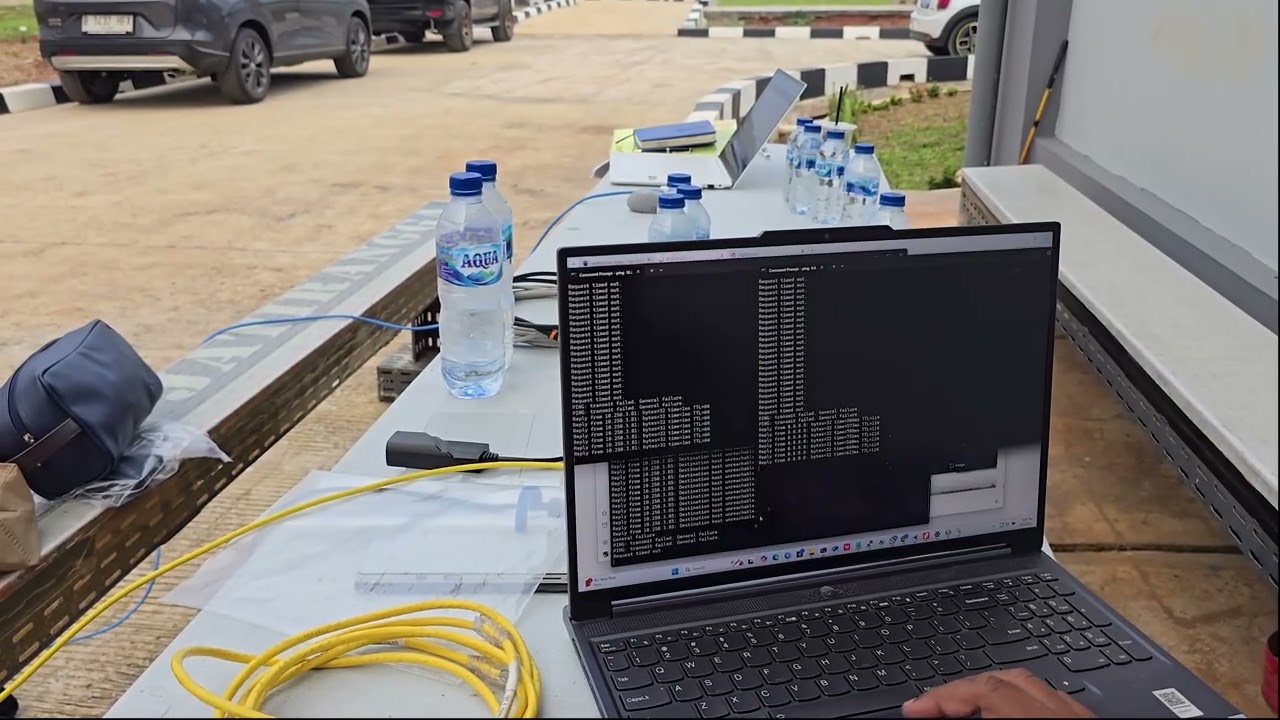

iDirect IQ200과 GK ESA 통합 절차

동영상 재생

Alpha2 Jumbo ESA, Koreasat 5A로 GEO COTM 안정 시연

동영상 재생

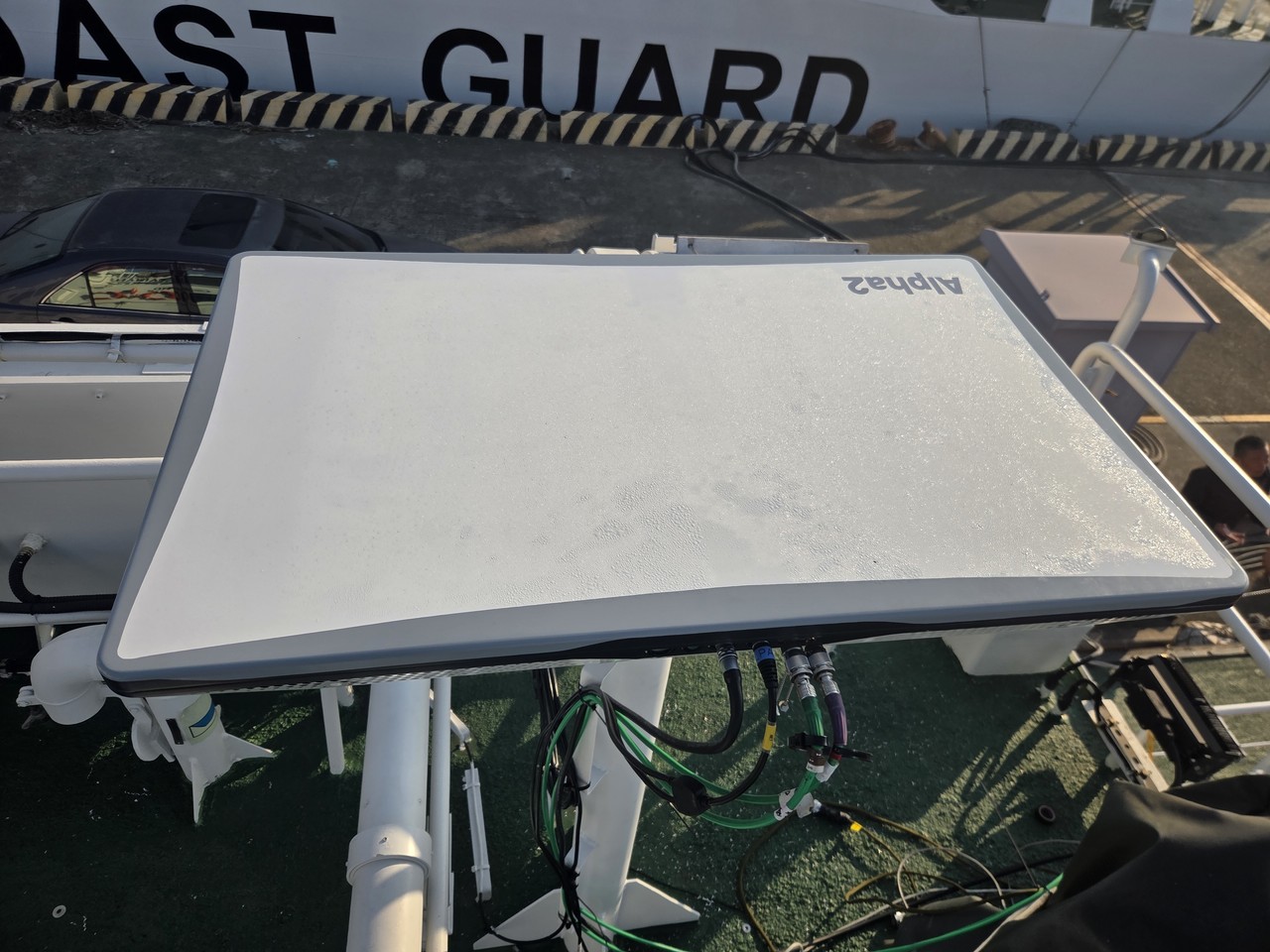

해양경찰, 고속 U턴 중 위성 유튜브 생중계 – COTM Alpha2 안테나

동영상 재생

안테나 규격 (Antenna Spec)

•  Model Name : Alpha2 (GU420) / GU420M(Military)

•  Antenna Type : Active Phased Electronically Steered Array Antenna

• Frequency : TX : 13.7-14.5 GHz, RX : 10.7- 12.75 GHz

•  Scanning Range : Azimuth: 0º- 360º  Elevation: 30º- 90º

•  Size (W x D x H) : 980 mm × 602 mm ×  70 mm

•  Weight : ≤ 25.2 kg

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (Typical) :  Linear : ≥ 49 dBW @ 90º @ 14.1GHz

•  G/T (Typical) : ≥ 12 dB/K @ 90° @ 11.7 GHz @ 80 K

•  Polarization : Linear H/V POL
•  Cross Polarization : ≥ 30 dB

•  Satellite Tracking : DVB-S2/ DVB-S2X Carrier Detection

•  Tracking Mode : SOTM, SOTP, Manual Mode

•  Communication Mode : Full Duplex

•  Modem : Built-in iDirect, Comtech UHP modem (Option)

Interface Features

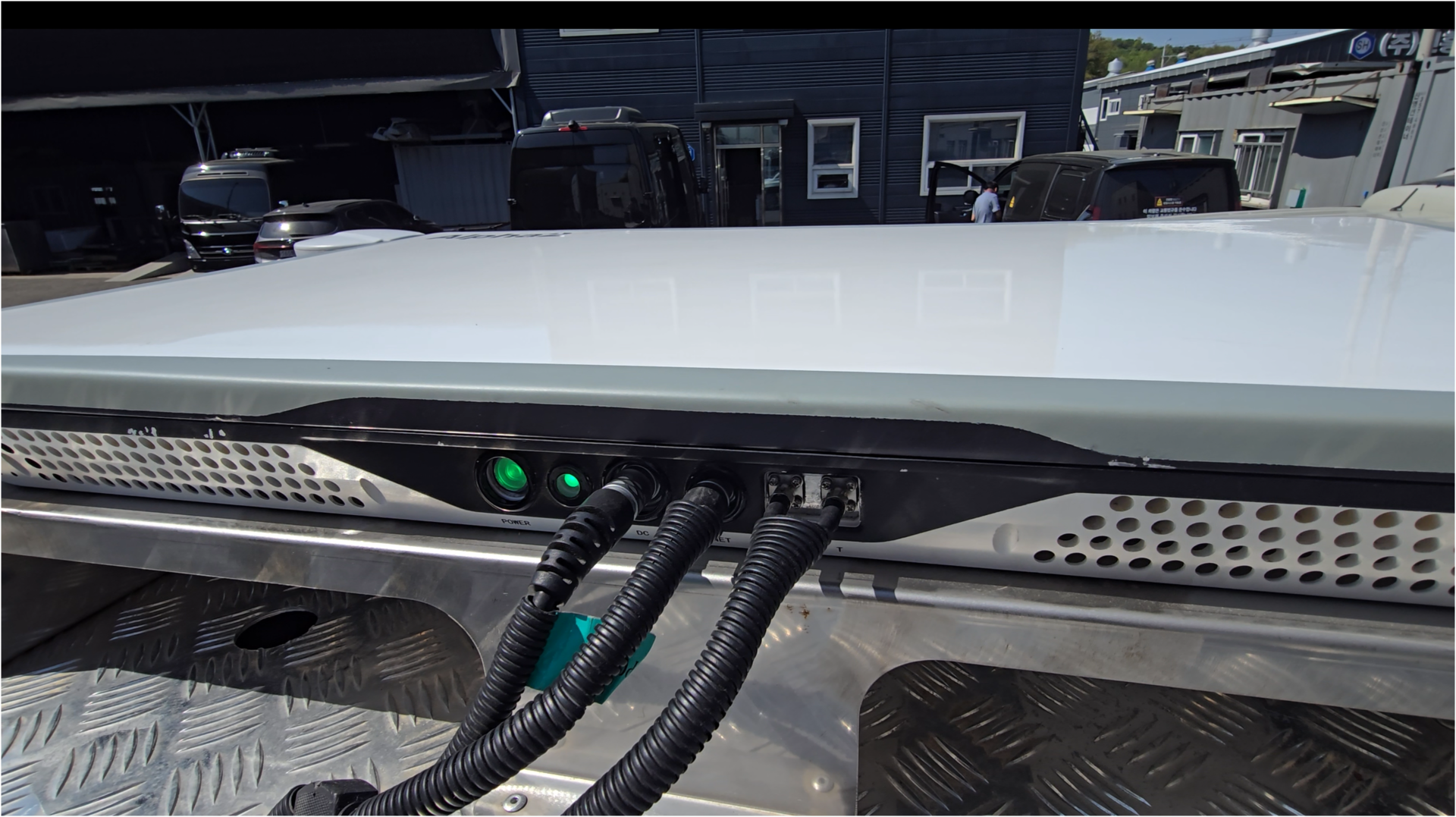

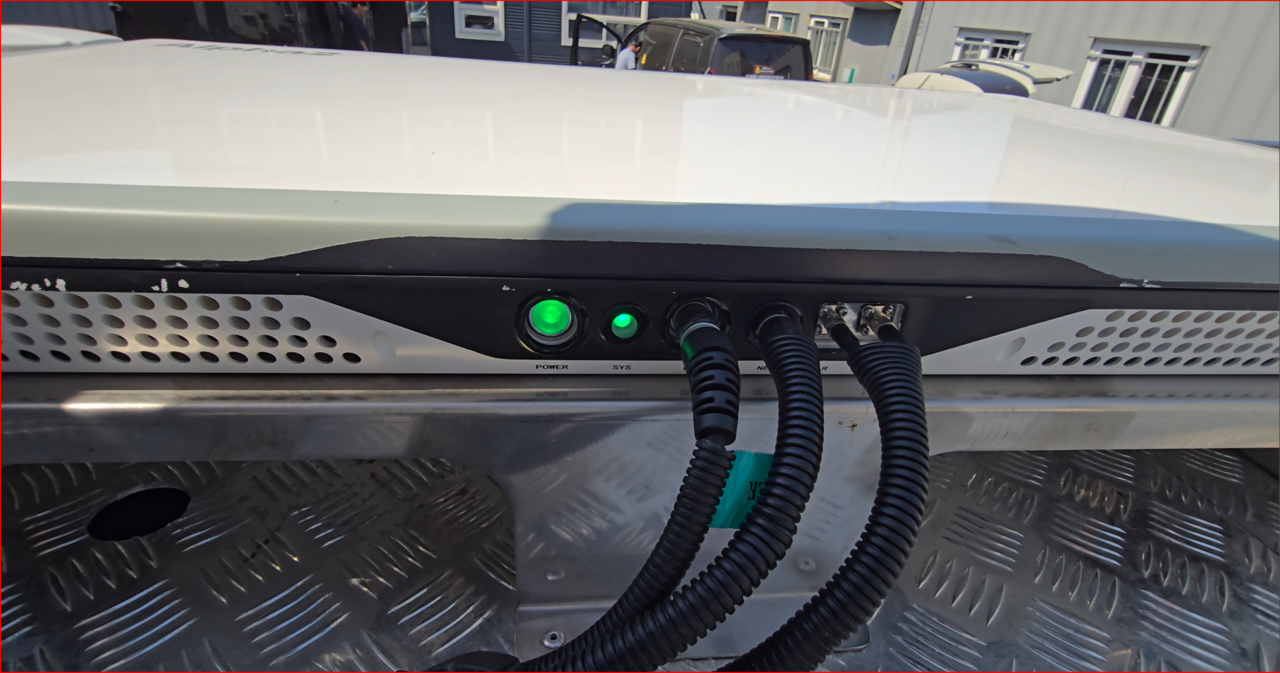

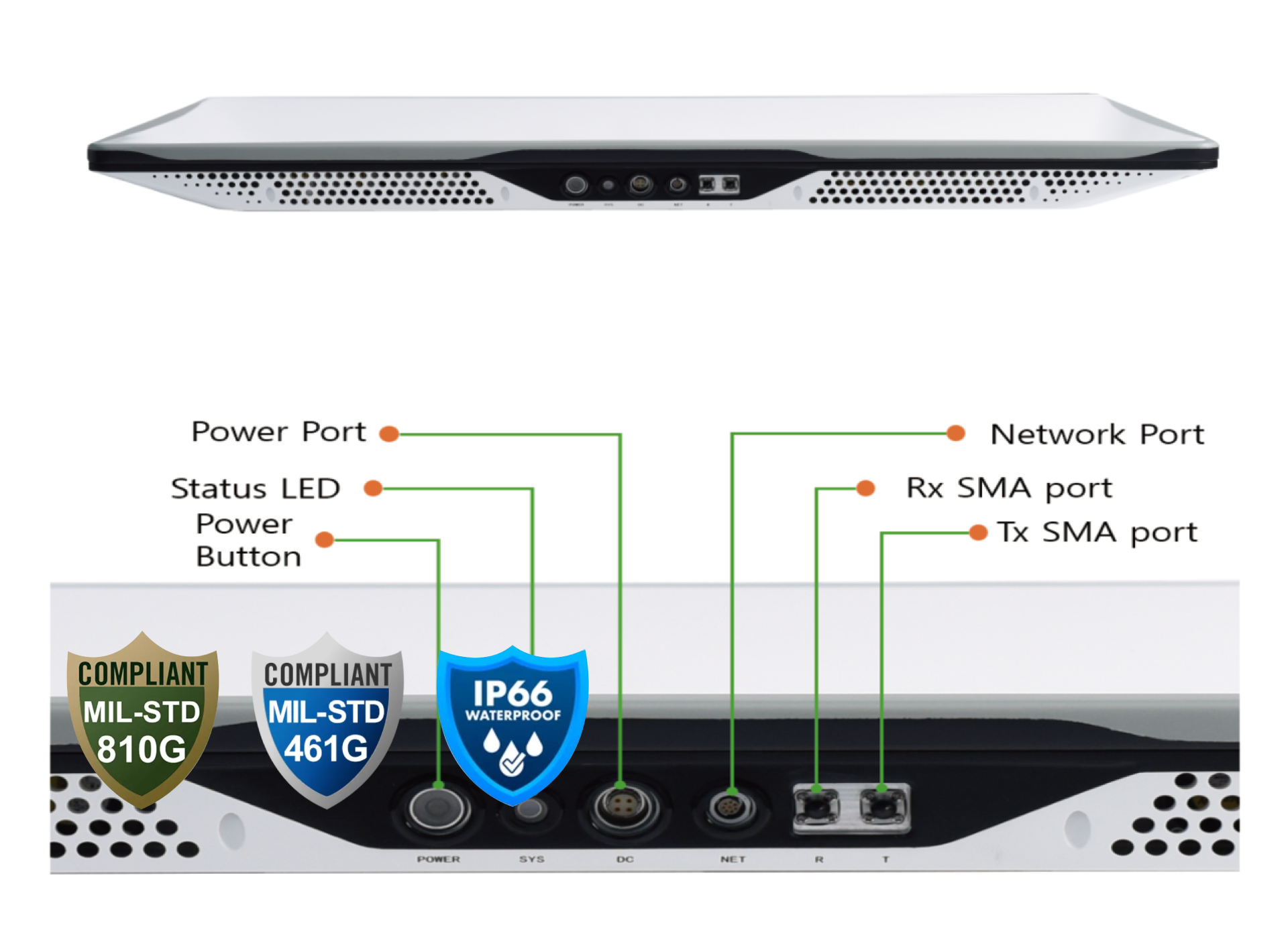

•  Interface Ports : Built-in iDirect modem, DC port, Lan Port

•  Contol interface : Ethernet RJ45, WiFi


Power Supply Requirement

•  Rated Voltage : 28 V (24-31 V)

•  Contol interface : ≤ 550 Watt (Peak)

안테나 환경 성능 (Ant environmental performance)

•  Operating Temp : -40 ºC-+55 ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G (GU420M)

•  Storage Temp : -55 ºC-+70 ºC

•  Local Oscillator Frequency : TX: 12.8 / 13.05 GHz

                                                RX: 9.75 / 10.6 / 11.3 GHz

•  10 MHz Reference : Transmit requires 10 MHz.

RELATED RESOURCES

RELATED

PRODUCTS

VIDEO

MiNi ESA 안테나 현장 테스트

드론용 ESA 안테나 시뮬레이션 테스트

iDirect IQ200과 GK ESA 통합 절차

Alpha2 Jumbo ESA, Koreasat 5A로 GEO COTM 안정 시연

해양경찰, 고속 U턴 중 위성 유튜브 생중계 – COTM Alpha2 안테나

관련 솔루션

포터블 안테나

차량 안테나

해양/선박 안테나

비행기 안테나

무인기 안테나

안테나 규격 (Antenna Spec)

•  Model Name : Alpha2 (GU420) / GU420M (Military)

•  Antenna Type : Active Phased Electronically Steered Array                                          Antenna

• Frequency : TX : 13.7-14.5 GHz, RX : 10.7-12.75 GHz

•  Scanning Range : Azimuth: 0º-360º  Elevation: 30º-90º

•  Size (W x D x H) : 980 mm × 602 mm ×  70 mm

•  Weight : ≤ 25.2 kg

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (Typical) :  Linear : ≥ 49 dBW @ 90º @ 14.1 GHz

•  G/T (Typical) : ≥ 12 dB/K @ 90° @ 11.7 GHz @ 80K

•  Polarization : Linear H/V POL
•  Cross Polarization : ≥ 30 dB

•  Satellite Tracking : DVB-S2 / DVB-S2X Carrier Detection

•  Tracking Mode : SOTM, SOTP, Manual Mode

•  Communication Mode : Full Duplex

•  Modem : Built-in iDirect, Comtech UHP modem (Option)


Interface Features

•  Interface Ports : Built-in iDirect modem, DC port, Lan Port

•  Contol interface : Ethernet RJ45, WiFi


Power Supply Requirement

•  Rated Voltage : 28 V (24-31 V)

•  Power Consumption : ≤ 550 Watt (Peak)



안테나 환경 성능 (Ant environmental performance)

•  Operating Temp : -40 ºC-+55 ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G (GU420M)

•  Storage Temp : -55 ºC-+70 ºC

•  Local Oscillator Frequency : TX: 12.8 / 13.05 GHz

                                                      RX: 9.75 / 10.6 / 11.3 GHz

•  10 MHz Reference : Transmit requires 10 MHz.
