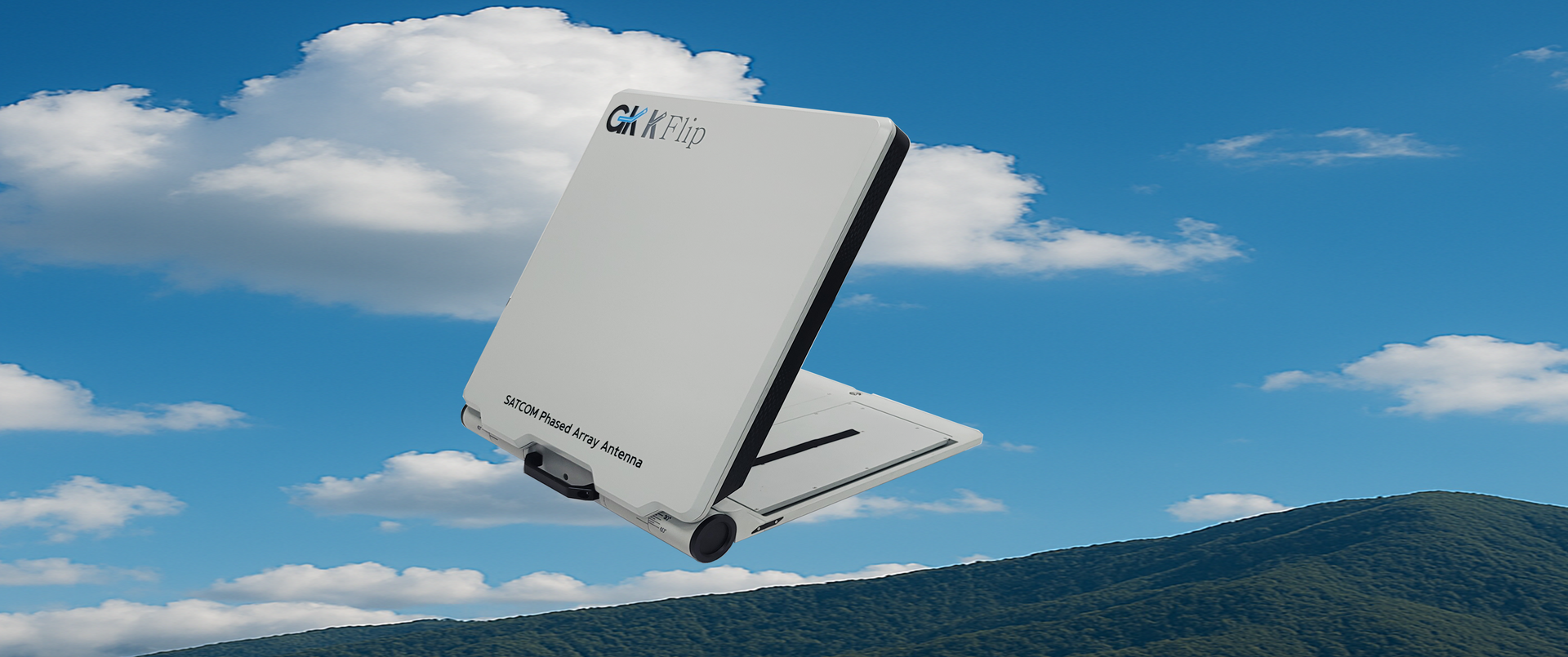

K-Filp ESA 안테나
K-Filp ESA 안테나

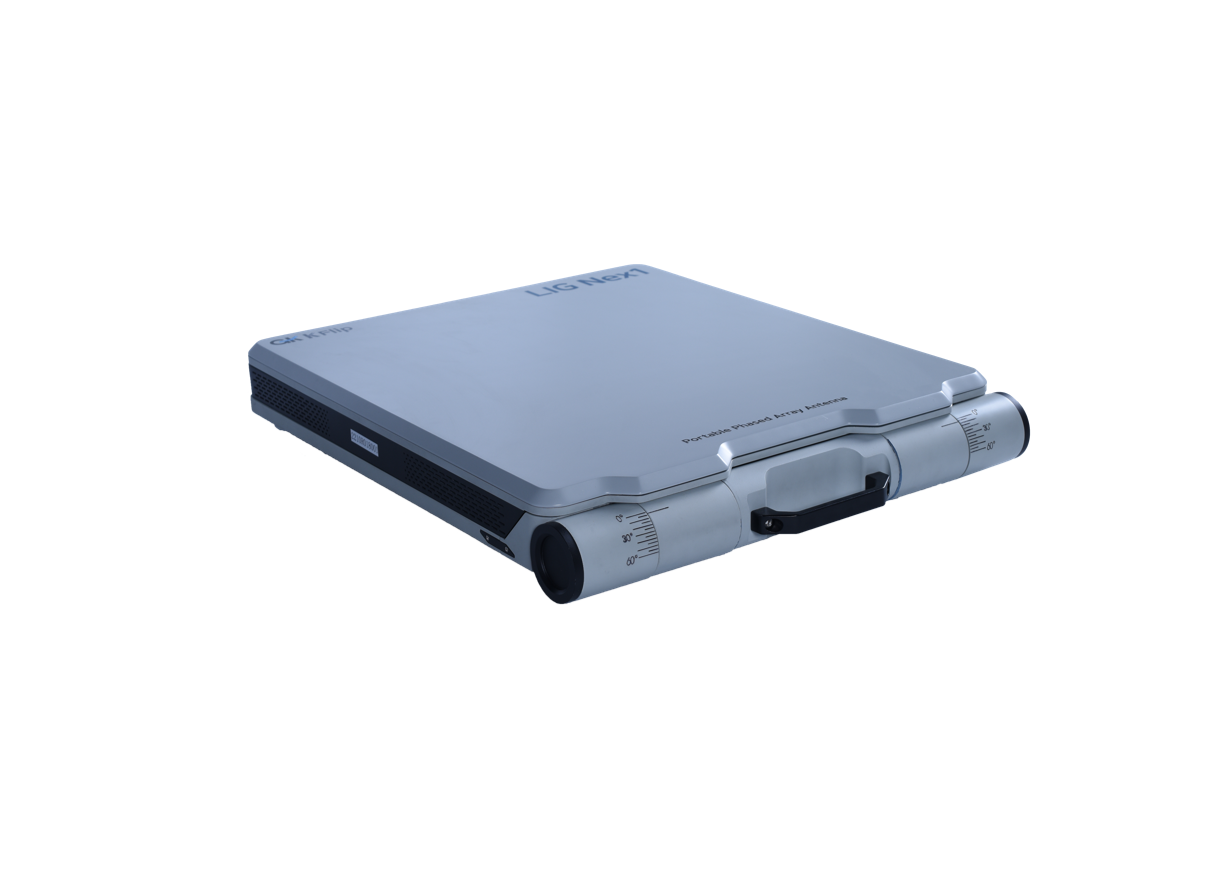

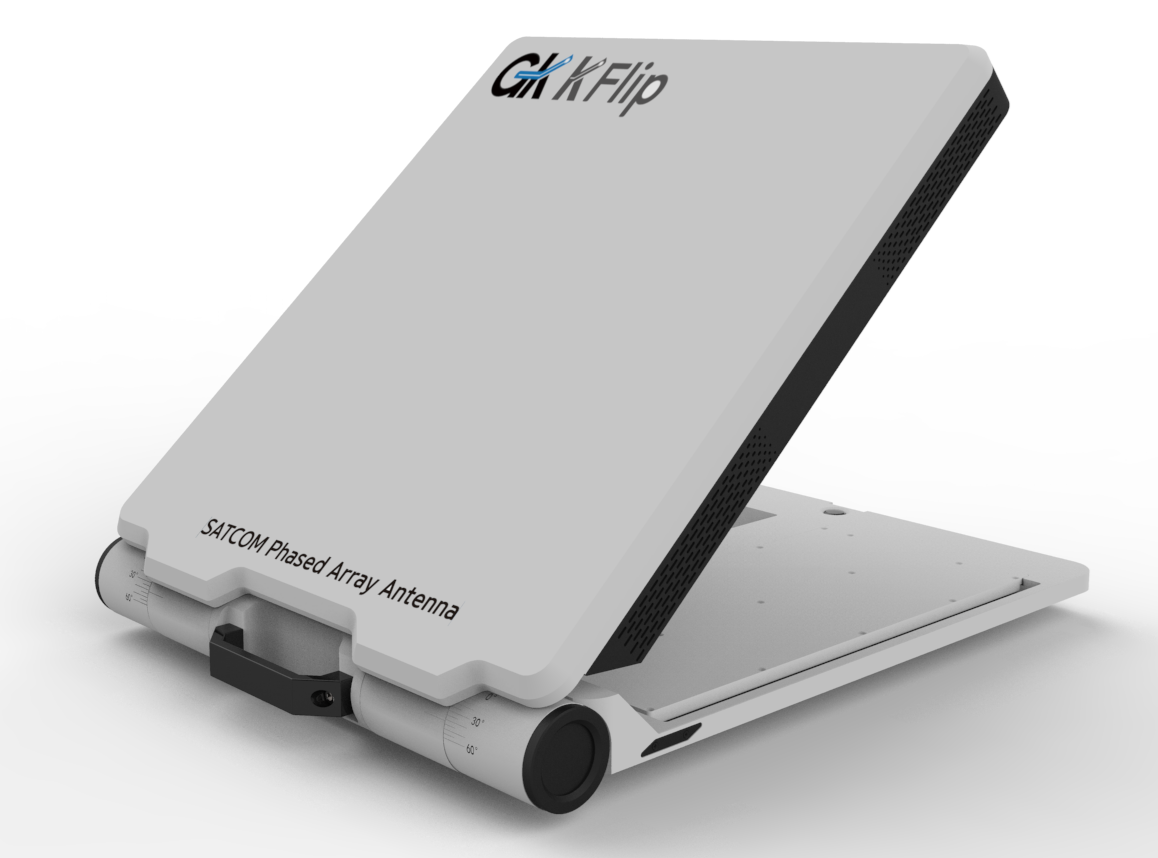

KA Band K-Flip 안테나

Ka대역 포터블 맨팩 위상배열 안테나

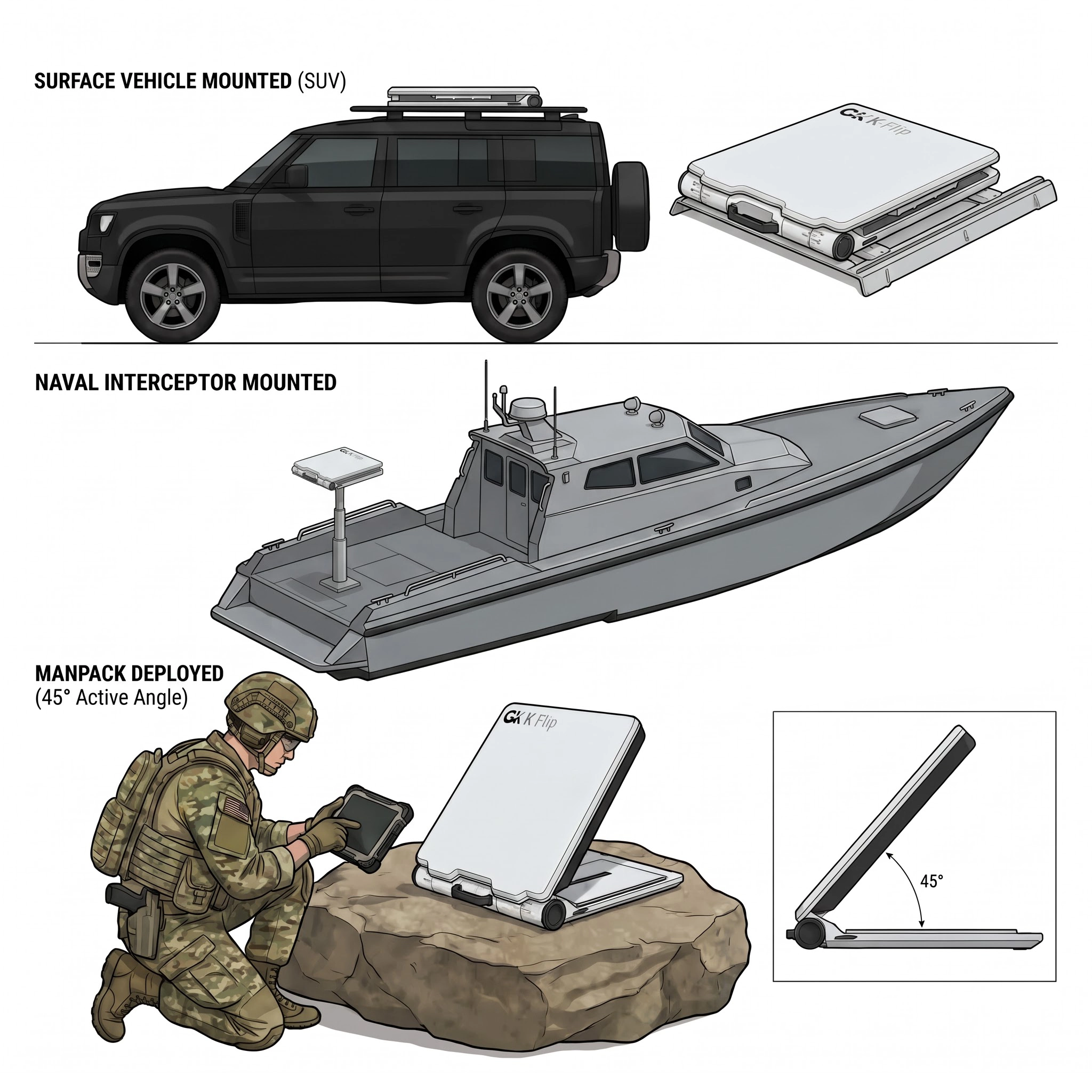

어떤 임무에도 대응하는 다재다능한 기동성


차량과 선박에 신속하게 장착하여 이동 중에도 끊김 없이 운용할 수 있습니다.
또한 산악, 사막, 오지 등에서도 연결을 제공하기 위해 맨팩 형태로 휴대할 수 있습니다.
휴대가 가능한 단일 단말기 하나로 어디서든 신뢰할 수 있는 위성 통신을 제공합니다.

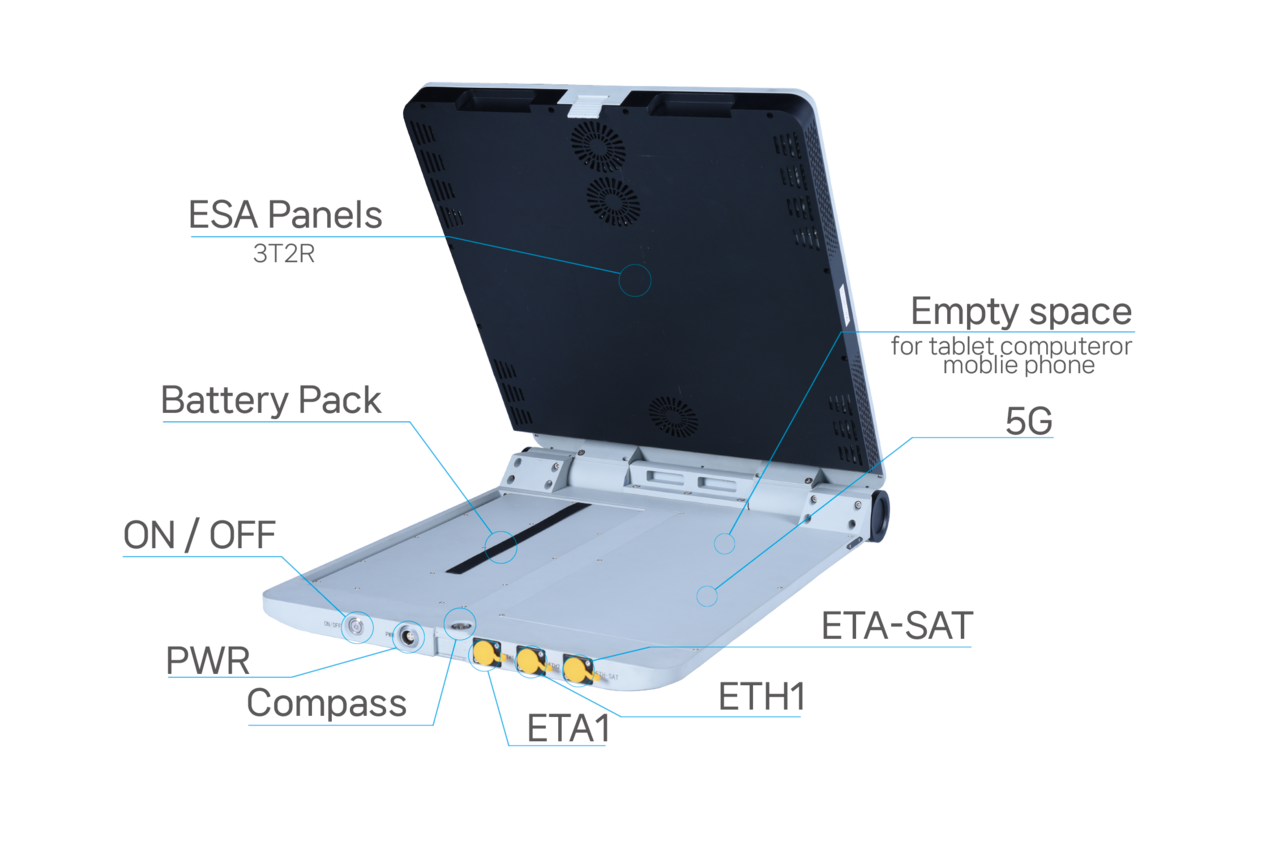

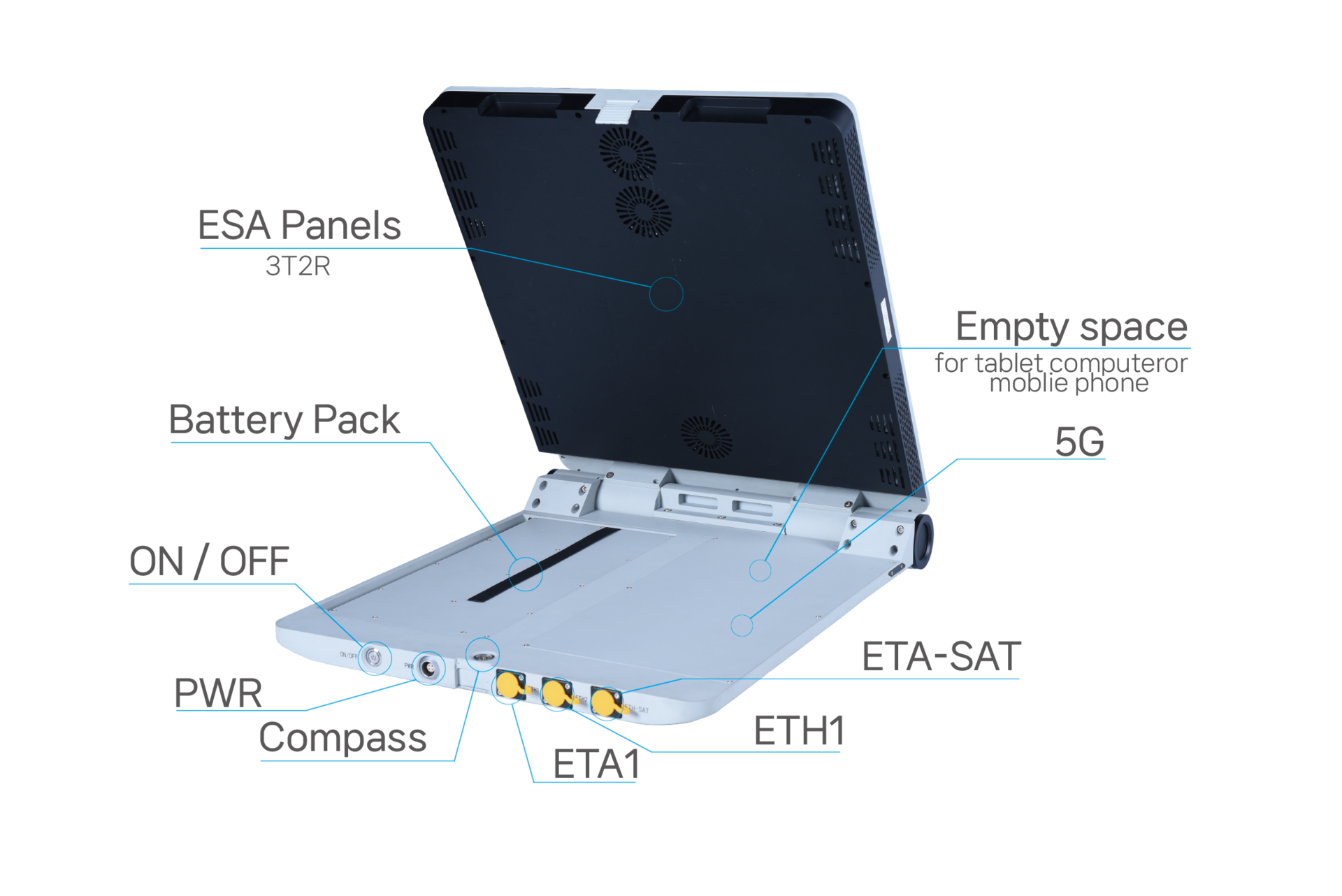

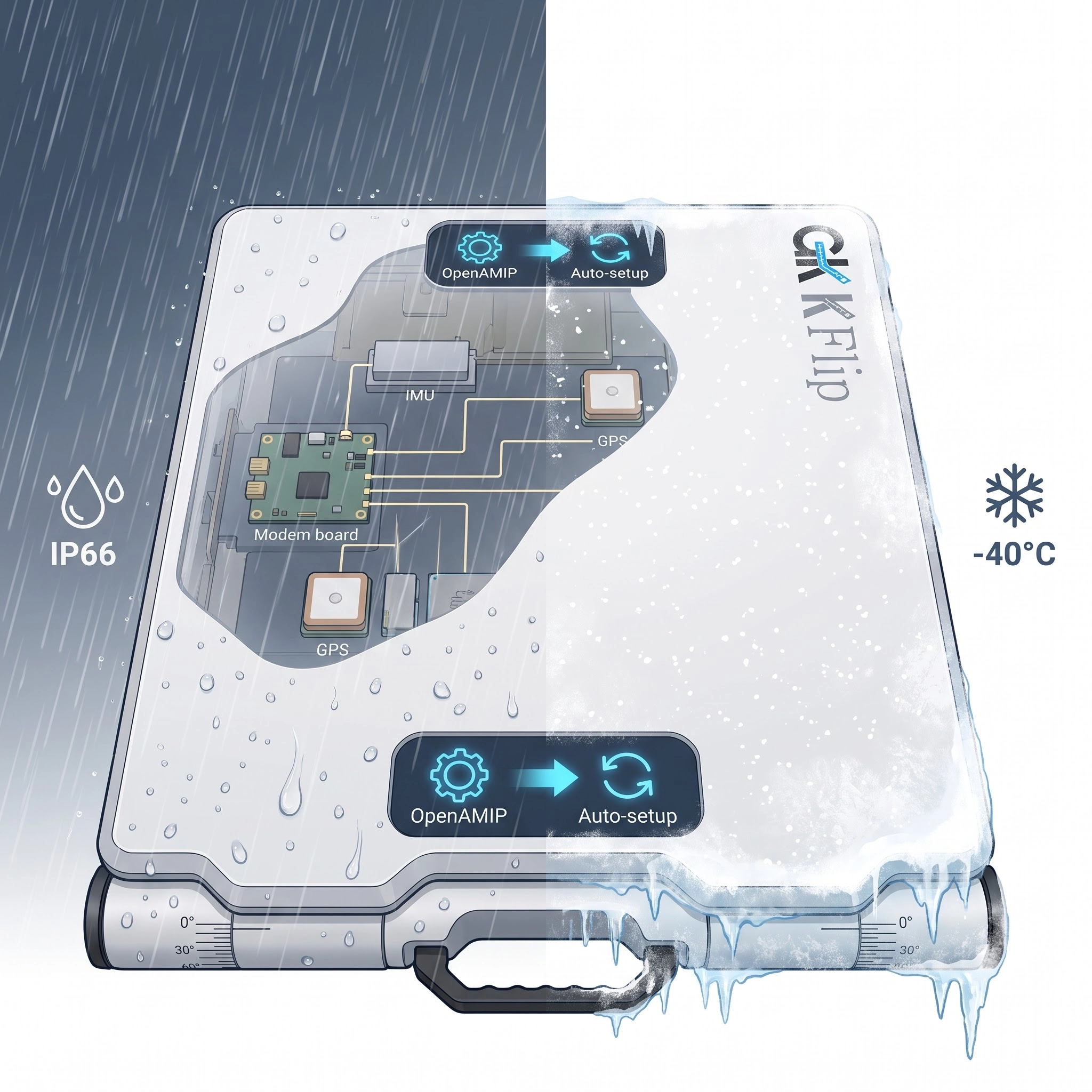

원박스 단말기 솔루션

모뎀 보드가 내장되어 있으며 IMU와 GPS를 안테나에 통합할 수 있습니다.
 모뎀은 OpenAMIP를 통해 통신하며, 서비스 운용은 완전 자동화됩니다.

군용 제품

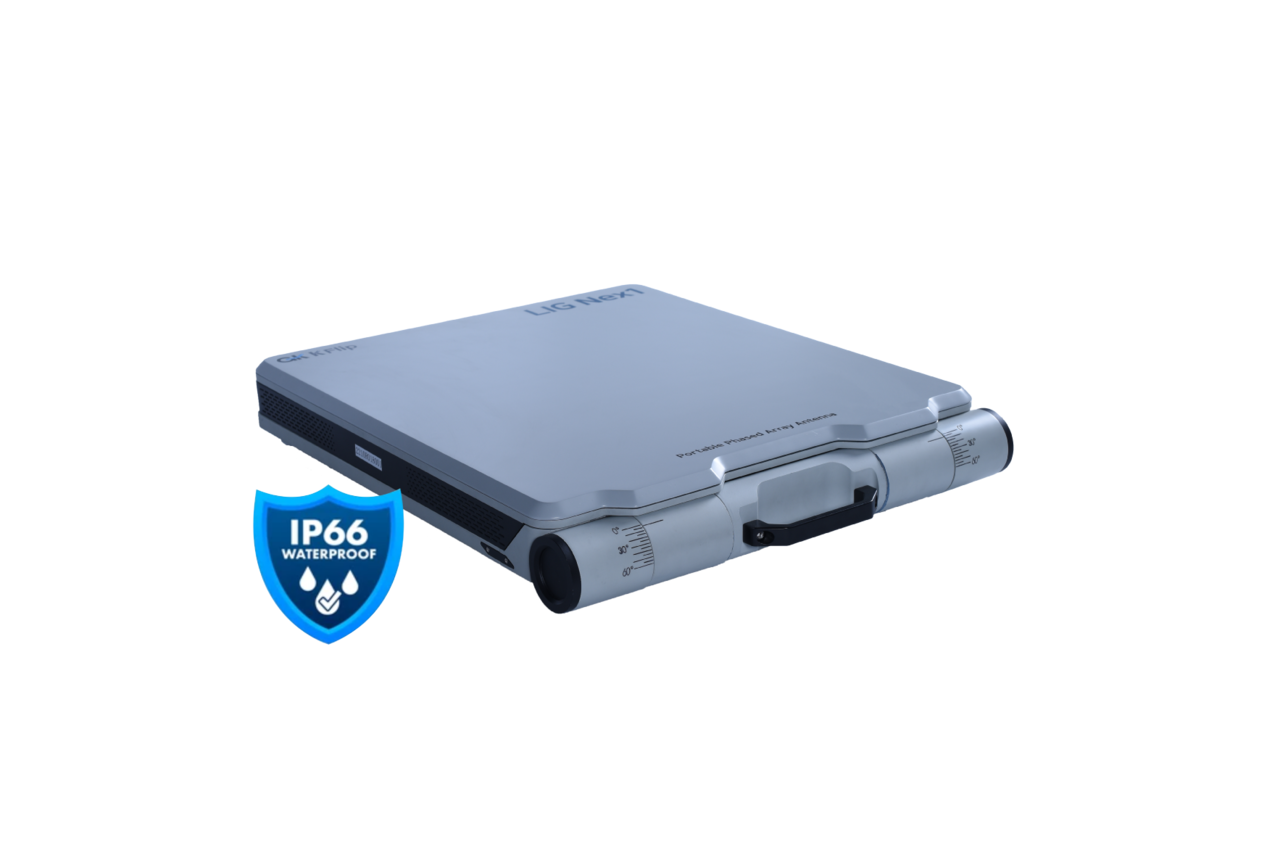

이 장비는 MIL-STD-810G 인증을 받았으며 IP66 등급의 방수 성능을 갖추고 있습니다.
동작 온도 범위는 −40℃부터 +60℃까지이지만, 장시간 고열에 노출될 경우 배터리 성능이 저하될 수 있습니다.


내장된 배터리

배터리 팩은 원통형 리튬이온 배터리로, 정격 용량은 20Ah, 정격 전압은 25.2V입니다.
배터리를 사용할 수 없는 경우 AC 전원으로도 운용할 수 있으며, 배터리 팩은 쉽게 교체할 수 있습니다.

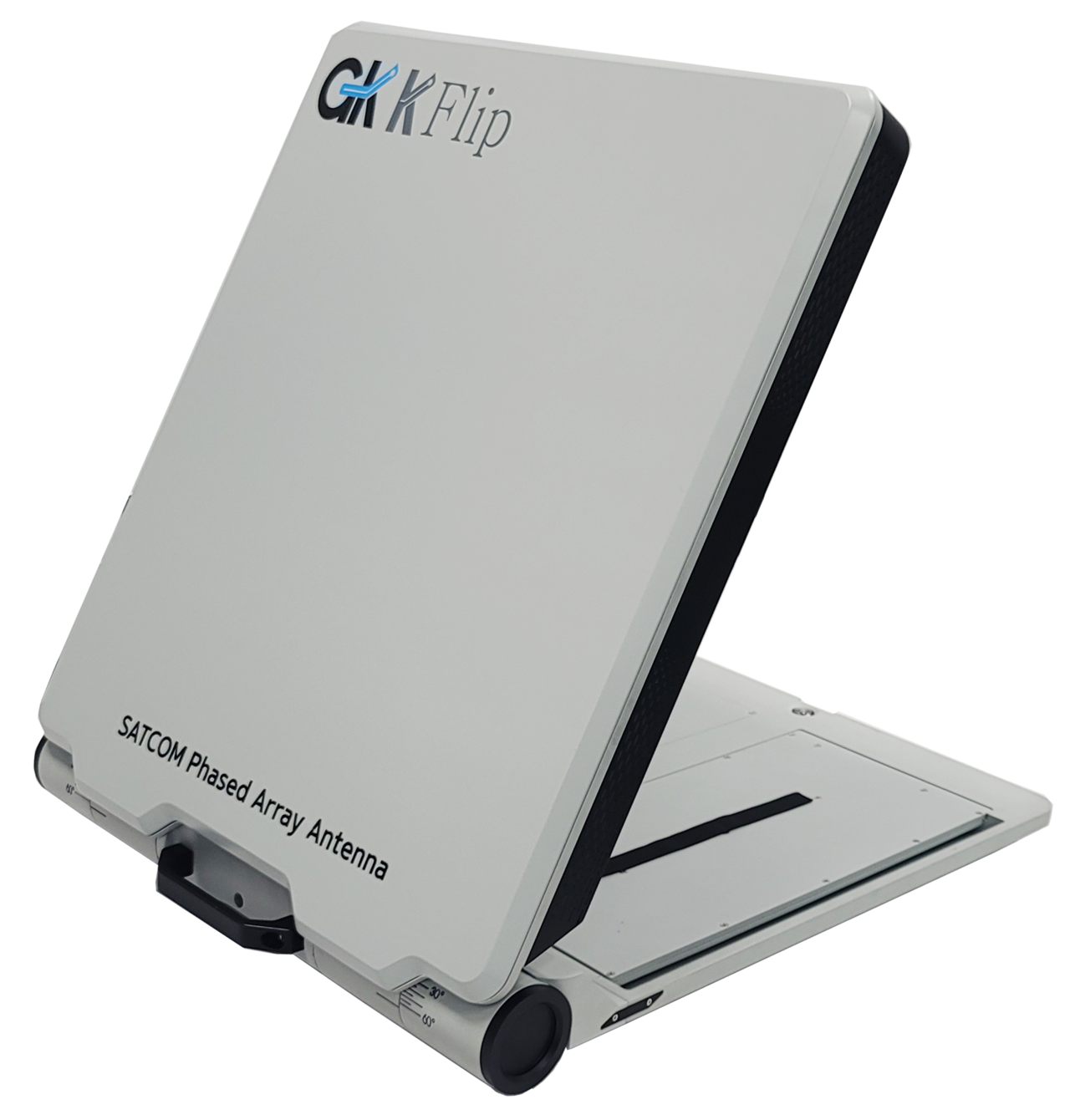

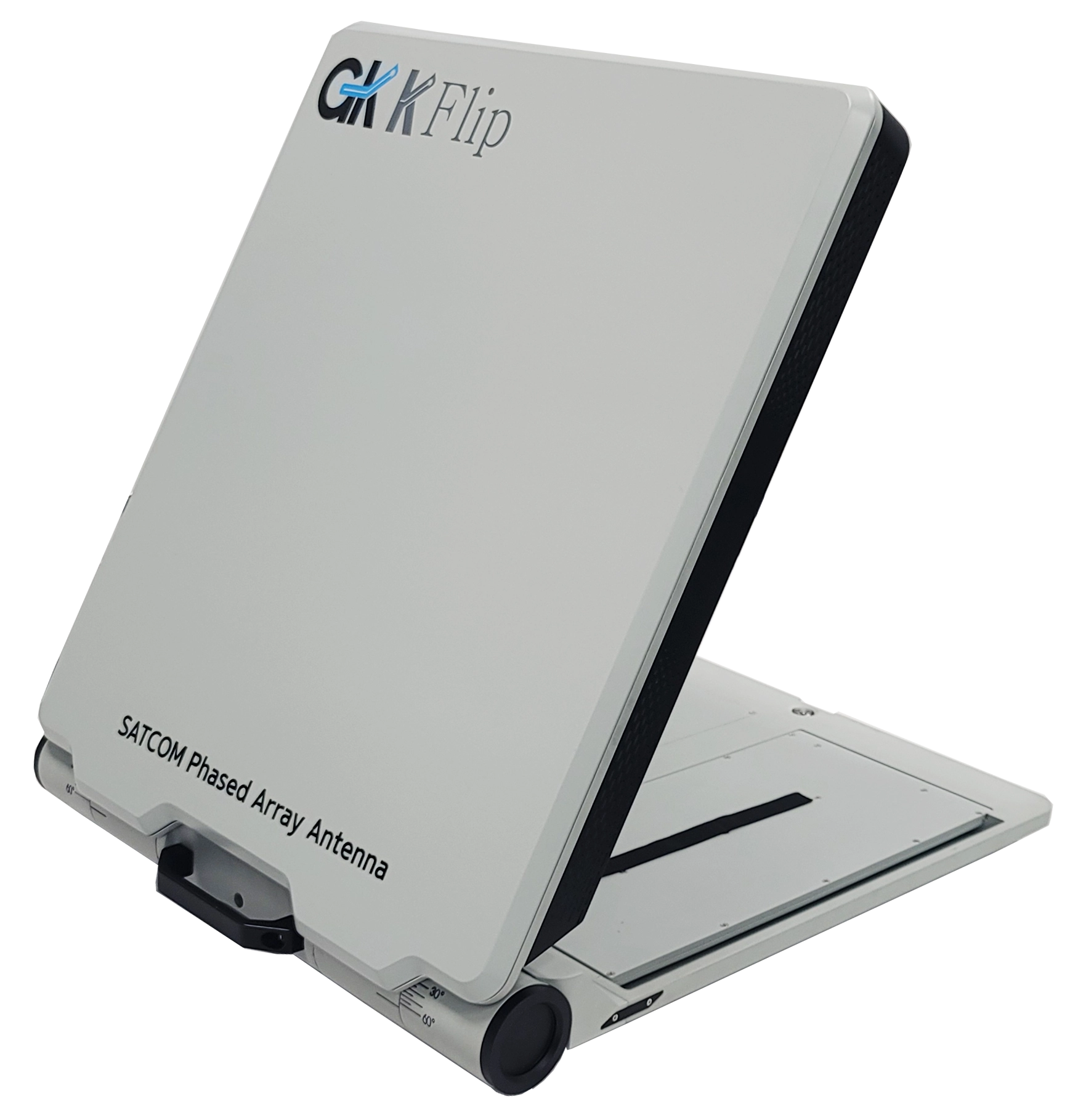

K-Flip ESA 안테나는 KA대역 포터블 안테나로 컴팩트하면서도 안정적 서비스가 가능한 맨팩 안테나입니다.


KONET K-Flip 전자식 빔조향 위성안테나는 모뎀을 내장하여 안테나를 통하여 위성통신 서비스 제공이 가능합니다. 이로서 산악이나 오지에서 위성통신을 통하여 통신망 연동을 할 수 있습니다.

어떤 임무에도 대응하는 다재다능한 기동성


차량과 선박에 신속하게 장착하여 이동 중에도 끊김 없이 운용할 수 있습니다.
또한 산악, 사막, 오지 등에서도 연결을 제공하기 위해 맨팩 형태로 휴대할 수 있습니다.
휴대가 가능한 단일 단말기 하나로 어디서든 신뢰할 수 있는 위성 통신을 제공합니다.

원박스 단말기 솔루션


모뎀 보드가 내장되어 있으며 IMU와 GPS를 안테나에 통합할 수 있습니다.
모뎀은 OpenAMIP를 통해 통신하며, 서비스 운용은 완전 자동화됩니다.


군용 제품


이 장비는 MIL-STD-810G 인증을 받았으며 IP66 등급의 방수 성능을 갖추고 있습니다.
동작 온도 범위는 −40℃부터 +60℃까지이지만, 장시간 고열에 노출될 경우 배터리 성능이 저하될 수 있습니다.

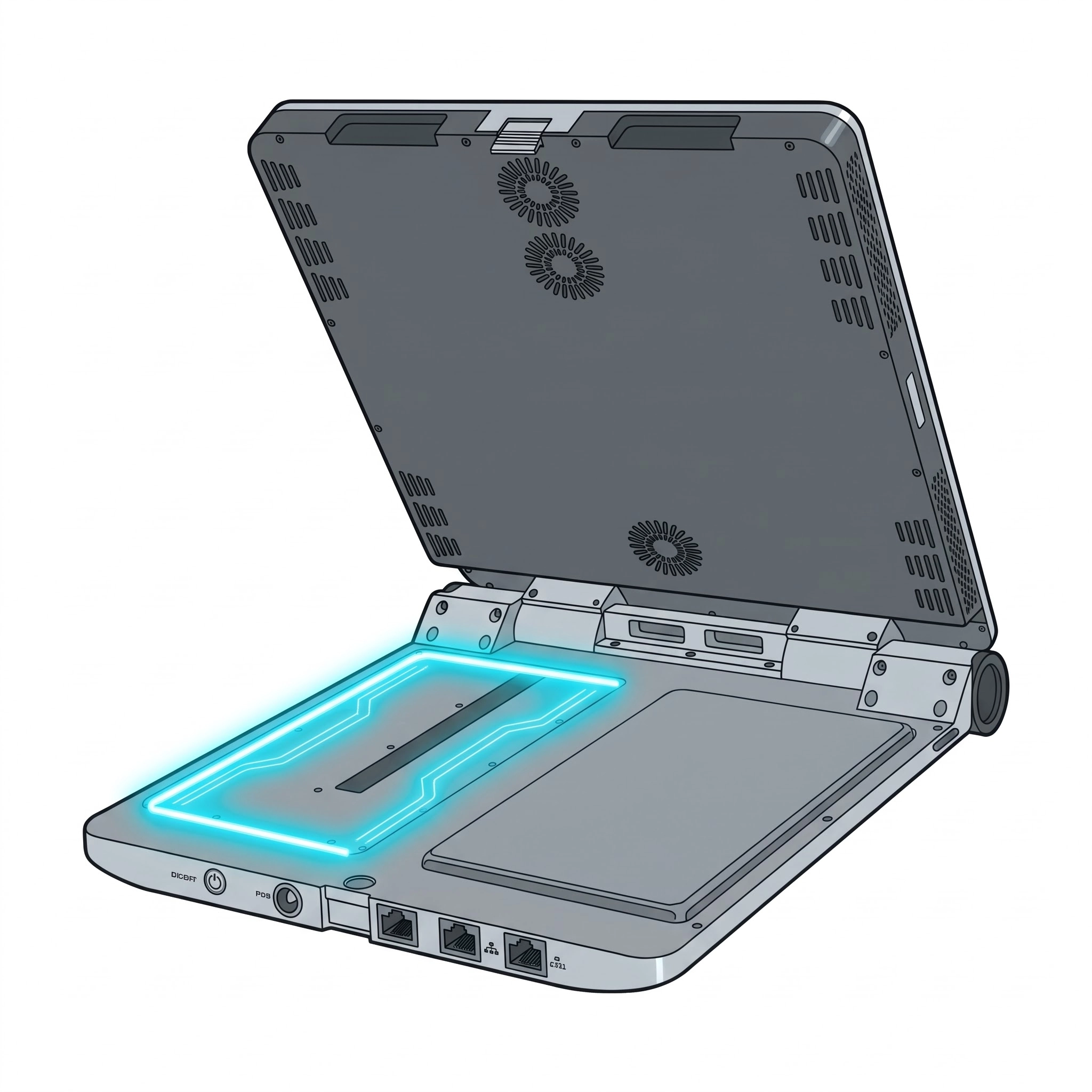

내장된 배터리


배터리 팩은 원통형 리튬이온 배터리로, 정격 용량은 20Ah, 정격 전압은 25.2V입니다.
배터리를 사용할 수 없는 경우 AC 전원으로도 운용할 수 있으며, 배터리 팩은 쉽게 교체할 수 있습니다.

RELATED RESOURCES

KONET PRODUCTS

VIDEOS

Dualsat Live demo

동영상 재생

2024 미국 워싱턴 Satellite show 2024

동영상 재생

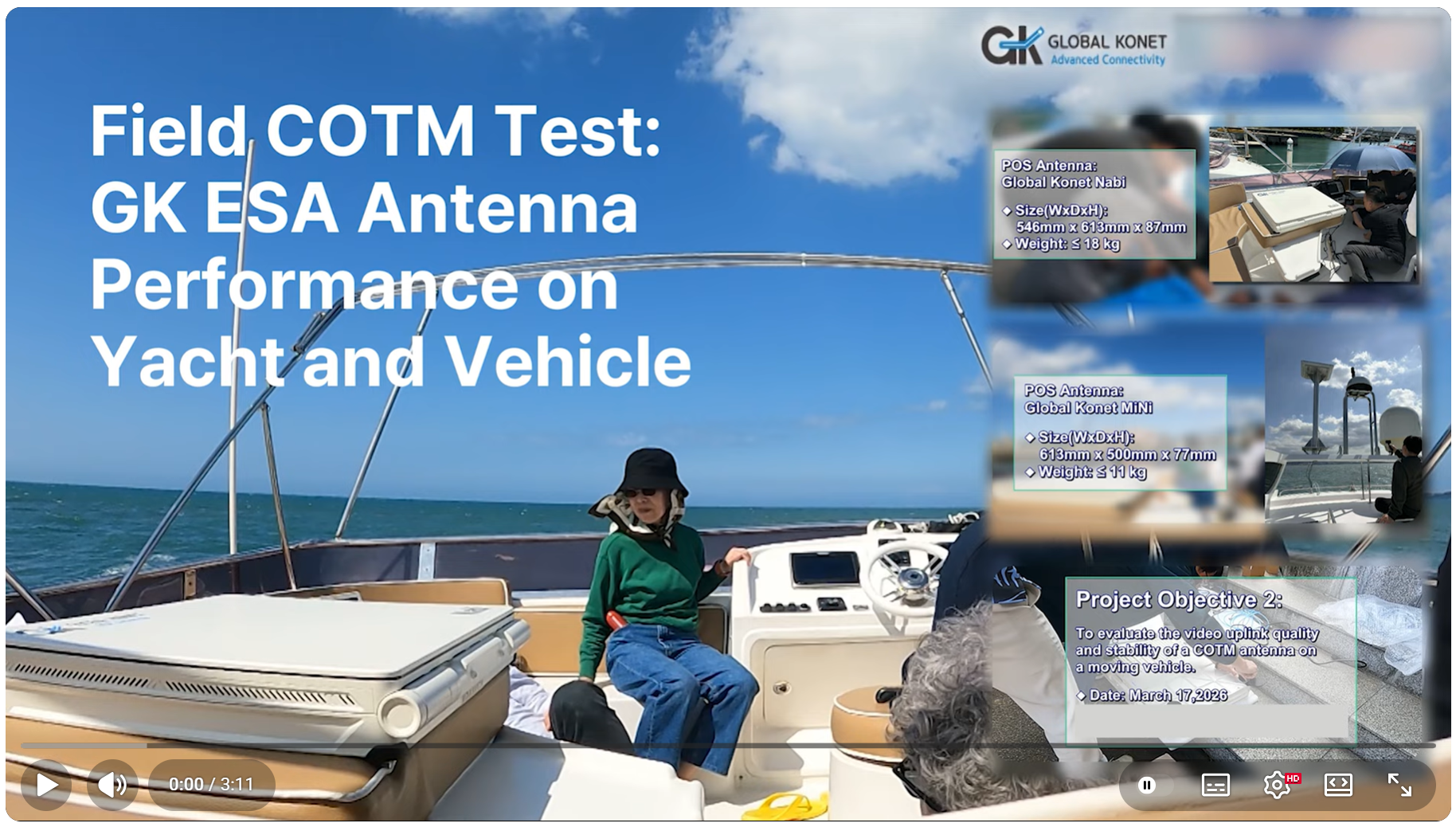

MiNi ESA 안테나 현장 테스트

동영상 재생

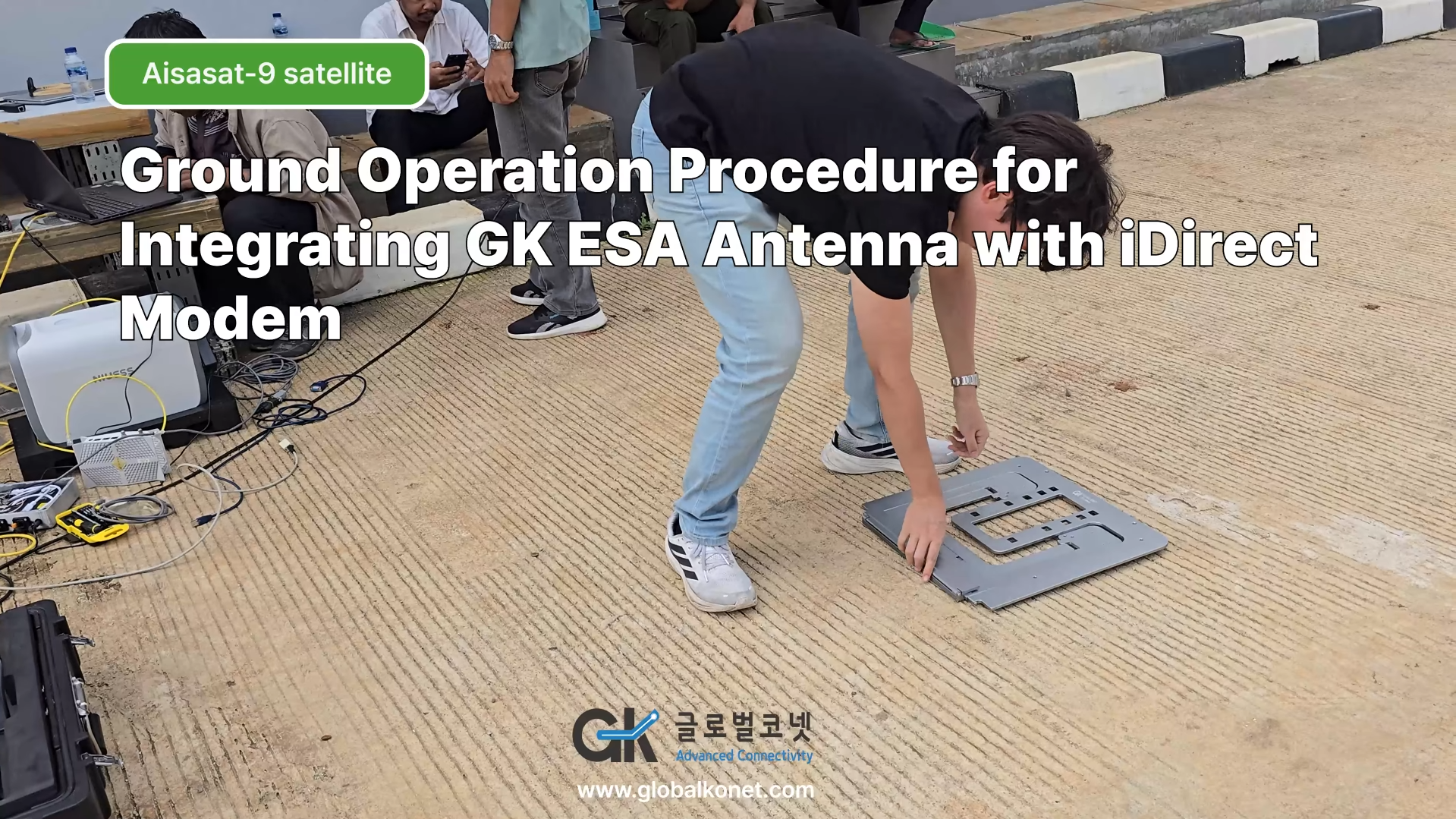

iDirect IQ200과 GK ESA 통합 절차

동영상 재생

안테나 규격 (Antenna Spec)

•  Model Name : K-Flip (GA460) / GA460M(Military)

•  Antenna Type : Active Phased Electronically Steered Array Antenna

•  Frequency : TX: 27.5 - 31GHz, RX: 17.5 - 21.2GHz

•  Scanning Range : Azimuth: 0º ~ 360º  Elevation: 30º ~ 90º

•  Size (W x D x H) : 650mm x 510mm x 95mm

•  Weight : 21kg (built-in battery)

•  Battery : Cylindrical Li-ion Battery

                    Nominal Capacity 20Ah, Nominal Voltage                     25.2V, Operation Temp: Charge 0~50℃

                    Discharge -40~60℃

                    Do not use for extended periods at                                temperatures above 50°C

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (typical) : Circular : ≥ 44.2dBW@90º@29GHz

•  G/T (typical) : ≥ 10.1dB/K@90°@19GHz@80K

•  Polarization : Circular L/R POL

•  Cross Polarization : axis ratio: ≤3@90º
•  Satellite Tracking : DVB-S2/ DVB-S2X Carrier Detection

•  Tracking Mode : SOTM, SOTP, Manual Mode

•  Communication Mode : Full Duplex

•  Modem : Built-in iDirect iQ200, Gilat Capricorn-II, UHP (can be customized)

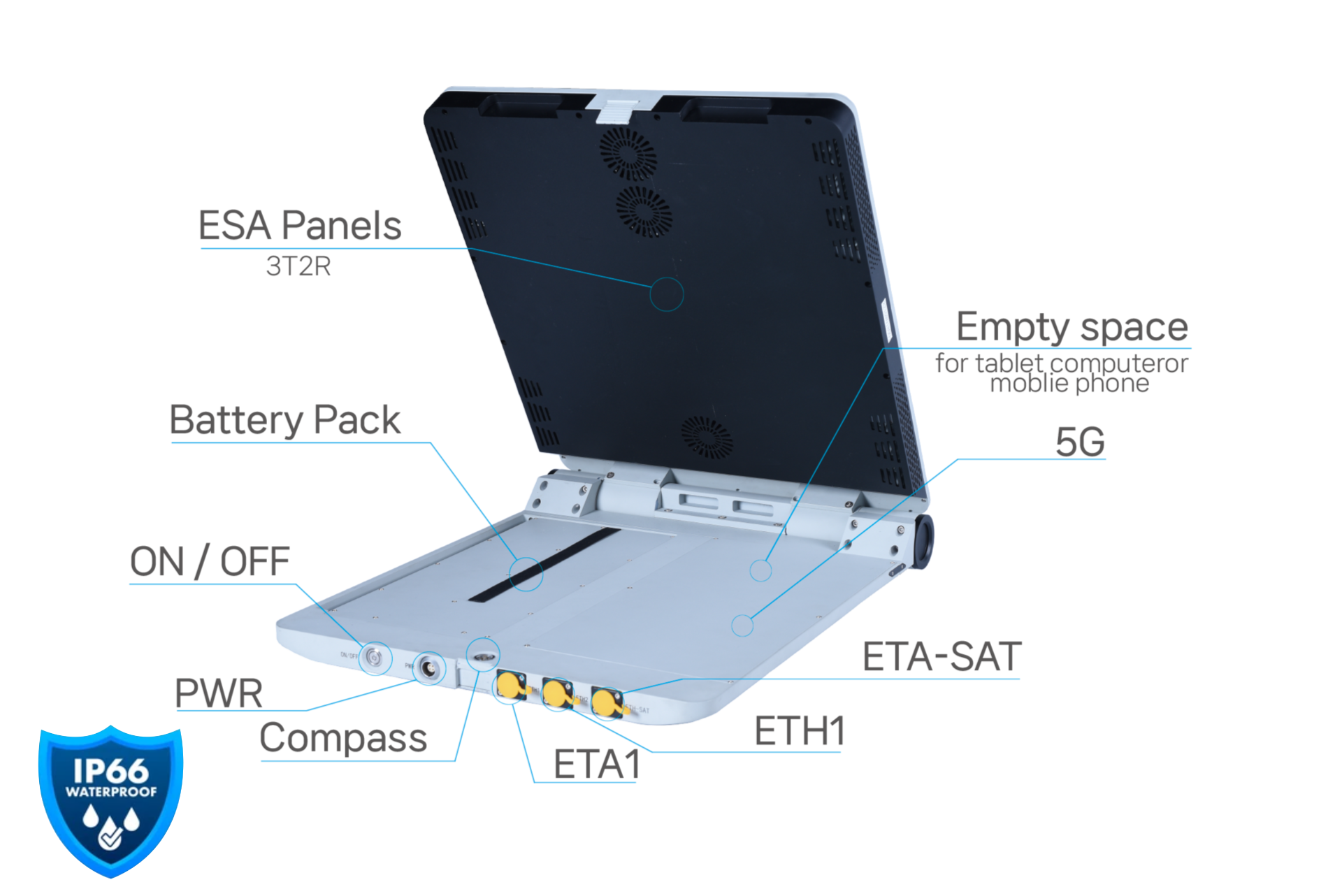

Interface Features

•  Interface Ports : POWER(1), LAN Ports(2), RF(SMA), SMA ports(2)

•  ACU Interface : Ethernet RJ45, WiFi (option)


Power Supply Requirement

•  Rated Voltage : 24V(19V~31V)

•  Power Consumption : ≤450Watt(peak)

안테나 환경 성능 (Ant environmental performance)

•  Operating Temp : -40ºC ~ +60ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G (GA460M)

•  Local Oscillator Frequency : TX: 28/29GHz

          RX: 16.25/17.25/18.25/19.25/20.25GHz

•  Manufacturer : GLOBAL KONET Co., Ltd.
